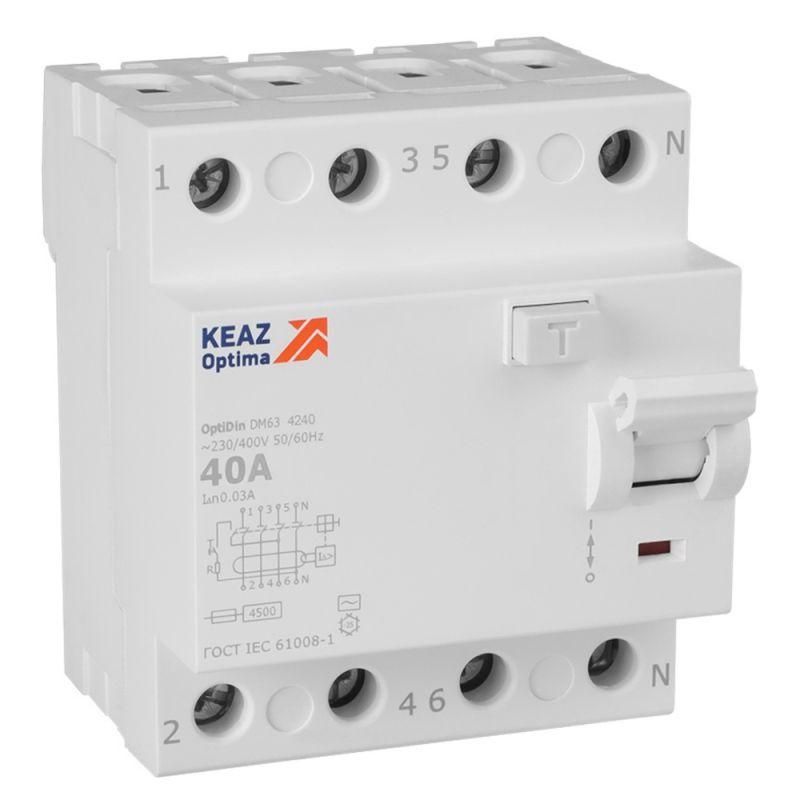

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 4П 40А 30мА AС 4,5кА OptiDin DM63-4240-AC-4,5-УХЛ4 - 343892 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ DM63-4240 - четырёхполюсное устройство защиты от утечек тока для трёхфазных сетей 400 В, рассчитанное на нагрузку до 40 А и чувствительностью 30 мА. Подходит для защиты групповых цепей в промышленном оборудовании, объектах с повышенной опасностью поражения током и системах с заземлением TN-S/TN-C-S.

Назначение и область применения

УЗО КЭАЗ DM63-4240 защищает людей от поражения электрическим током при утечках через изоляцию или прикосновении к токоведущим частям. Также предотвращает возгорание проводки из-за длительных утечек тока. Применяется в трёхфазных сетях 230/400 В: на входе распределительных щитов, для питания станков, насосов, конвейеров, систем вентиляции и других мощных потребителей. Особенно актуально в условиях повышенной влажности, пыли или агрессивной среды благодаря классу исполнения УХЛ4.

Технические характеристики

• Число полюсов: 4 (три фазы + ноль)
• Номинальный ток (I_n): 40 А
• Номинальный отключающий дифференциальный ток (I_Δn): 30 мА
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные утечки (наиболее распространённый тип)
• Номинальное напряжение: 230/400 В переменного тока
• Номинальная коммутационная способность: 4,5 кА
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Класс исполнения: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к влажности и перепадам температур
• Метод отключения: автоматическое отключение при превышении порога утечки

Совместимость и монтаж

DM63-4240 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются клеммы с зажимами под медные жилы сечением до 25 мм2. Ноль (N) обязательно подключается к соответствующему выводу - отключение произойдёт только при правильной схеме подключения всех четырёх полюсов. Не допускается использование без заземления или с нарушением схемы TN-S/TN-C-S. Монтаж выполняется после отключения напряжения. Рекомендуется проверить работоспособность кнопкой «Тест» перед вводом в эксплуатацию.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Соответствие международному стандарту IEC 61009 гарантирует надёжную работу в соответствии с европейскими нормами безопасности. Сертифицировано для применения в промышленных и коммерческих объектах России и стран СНГ.

Преимущества

• Высокая точность срабатывания при утечке 30 мА - обеспечивает безопасность даже при слабых повреждениях изоляции
• Конструкция с механической блокировкой: при срабатывании рычаг остаётся в положении «выкл», что исключает случайное включение
• Индикация состояния: видимый визуальный сигнал «ON/OFF» на корпусе
• Работает в экстремальных климатических условиях - подходит для холодных регионов и неотапливаемых помещений
• Произведено на заводе КЭАЗ - известный российский производитель с долгой историей в области аппаратов защиты

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - требует установки совместно с автоматическим выключателем
• Не реагирует на постоянные утечки тока (тип DC) - для таких задач нужны УЗО типа A или B
• Не защищает от перенапряжений - требуется дополнительная защита (например, ОПС)
• Не рекомендуется использовать в сетях с высоким уровнем импульсных помех без фильтров
• IP20 - не предназначено для открытого монтажа на улице или во влажных помещениях без бокса

Примеры использования

• Защита группы оборудования на производстве: три фазы + ноль для станка с ЧПУ
• Щитовая в цеху с конвейерной линией и освещением
• Распределительный щит на складе с грузоподъёмниками и насосами
• Объекты с заземлением TN-S: больницы, детские учреждения, автосервисы

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 40 А нужен кабель минимум 6–10 мм2 меди
• Подключайте нулевой провод строго к клемме N - неверное подключение вызовет отказ работы
• Проверяйте функциональность кнопкой «Тест» ежемесячно - особенно в условиях повышенной влажности
• Если УЗО часто срабатывает - проверьте изоляцию подключённых устройств; возможно, есть старый кабель или неисправный двигатель
• Для комплексной защиты используйте DM63-4240 в паре с автоматом на 40 А - так получится полноценная защита от всех видов аварий
