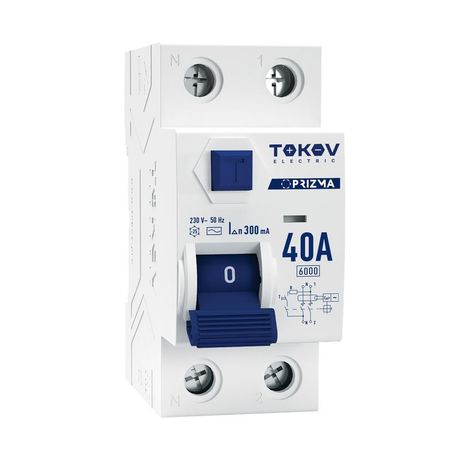

Выключатель дифференциального тока (УЗО) 2п (1P+N) 40А 300мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-40-300-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-40-300-ac предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Этот УЗО работает в однофазной сети 230 В и обеспечивает надёжную отсечку при утечках до 300 мА.

Назначение и область применения

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-40-300-ac защищает электропроводку и оборудование от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или неисправностях устройств. Подходит для установки в щитах жилых домов, офисов, производственных цехов, на объектах с постоянным использованием электрооборудования - например, насосов, станков, систем вентиляции.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 9,2 кВт при 230 В
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для большинства бытовых приборов)
• Номинальный ток утечки: 300 мА - срабатывает при утечке свыше этого значения; используется для защиты групповой линии, а не отдельного устройства
• Номинальное напряжение: 230 В - для однофазных сетей
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с высокой токовой нагрузкой
• Изоляционное напряжение: 400 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное напряжение: 6 кВ - устойчив к скачкам напряжения, например, от молнии или коммутационных перегрузок
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Монтаж: DIN-рейка 35 мм - легко фиксируется в распределительном щите
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Глубина установки: 50 мм - учитывать при планировании места в щите
• Ширина: 2 модуля - занимает два стандартных положения на DIN-рейке
• Рабочая температура: от -25C до +50C - подходит для установки в неотапливаемых помещениях
• Сечение провода: одножильный - 1–16 мм2, многожильный - 1–10 мм2 - позволяет использовать гибкий и жёсткий провод

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-40-300-ac совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется в паре с автоматическим выключателем (например, на 40 А), который защищает от перегрузки и КЗ. Обязательно соблюдать полярность: вход L и N должны быть подключены строго к верхним клеммам, выход - к нижним. Нельзя подключать ноль через УЗО, если он уже заземлён до него - это вызовет ложные срабатывания. Для многожильных проводов используйте наконечники типа НШВИ, чтобы избежать плохого контакта.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств защитного отключения. Применяет технологию дифференциальной трансформаторной защиты, которая исключает ложные срабатывания от помех. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки.

Преимущества

• Надёжное срабатывание при утечках переменного тока - оптимально для современной бытовой техники
• Высокая отключающая способность (6 кА) снижает риск повреждения оборудования при авариях
• Поддержка широкого диапазона сечений проводов - удобно при реконструкции старых проводок
• Устойчивость к температурным колебаниям - можно устанавливать в холодных помещениях
• Фиксация на DIN-рейке с механическим щелчком - простой и быстрый монтаж

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - не применяется в системах с выпрямителями, светодиодными драйверами, ИБП без специальных функций
• Не защищает от перегрузок и коротких замыканий - обязательно требуется последовательная установка автомата
• IP20 не допускает установку во влажных местах - нельзя монтировать в банях, на улице, в сырых подвалах без герметичного корпуса
• 300 мА - слишком большой порог для защиты человека; для розеточных групп лучше применять УЗО на 30 мА

Примеры использования

• Защита группы розеток на кухне, где установлены микроволновка, кофе-машина и блендер
• Общая защита освещения и розеток в гараже с мощным компрессором
• Щитовая группа на производстве - защита нескольких станков, подключённых к одной линии
• Электроснабжение тепличного комплекса с насосами и нагревателями

Практические советы

• Выбирая УЗО, проверьте, что номинальный ток (40 А) соответствует нагрузке вашей линии - не стоит ставить 40 А на группу с суммарной нагрузкой 8 кВт
• Для защиты от удара током человека используйте УЗО на 30 мА перед этим устройством - тогда получится двухступенчатая система безопасности
• Проверяйте работоспособность кнопкой “Т” ежемесячно - это обязательная процедура для всех УЗО
• При подключении многожильного провода всегда используйте наконечники - они предотвращают ослабление контакта после десятков циклов нагрева-охлаждения
• Не устанавливайте этот УЗО в качестве единственного защитного устройства - он не заменяет автоматический выключатель!
