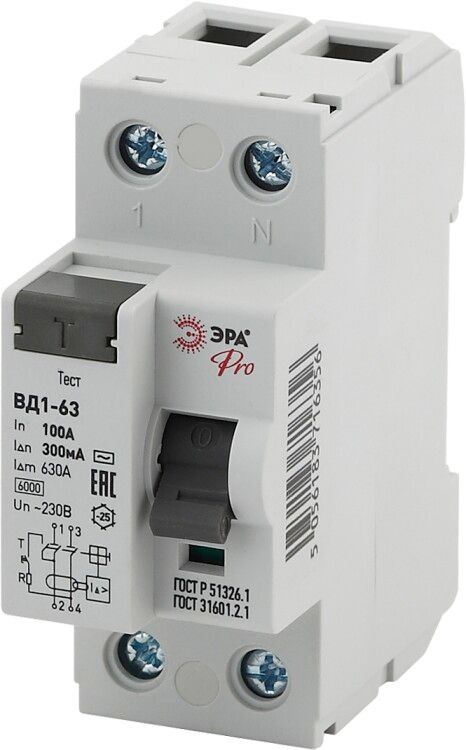

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-60 ВД1-63 1P+N 100А 300мА Pro | Б0031899 ЭРА

Выключатель дифференциального тока (УЗО) 1P+N/2P 100А 300мА ВД1-63 NO-902-60 от бренда ЭРА предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Устройство работает без внешнего питания, надёжно защищает цепи с нагрузкой до 100 А и монтируется на DIN-рейку.

Назначение и область применения

УЗО 1P+N/2P 100А 300мА ВД1-63 NO-902-60 реагирует только на дифференциальный ток - то есть на разницу между током в фазе и нуле, которая возникает при утечке через человека или повреждённую изоляцию. Он не защищает от перегрузок или коротких замыканий - для этого нужны автоматические выключатели. Применяется в распределительных щитах жилых домов, офисов, производственных помещений, где требуется повышенная безопасность: кухни, ванные комнаты, мастерские, насосные станции, конвейеры.

Технические характеристики

• Номинальный ток: 100 А - выдерживает постоянную нагрузку до 100 ампер
• Дифференциальный ток срабатывания: 300 мА (0,3 А) - отключает при утечке выше этой величины
• Тип тока утечки: AC - чувствителен только к переменному току утечки (не реагирует на постоянный)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки тока до 250 А
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами указанного сечения
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Монтаж: на DIN-рейку шириной 35 мм
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 66 мм - учитывать при проектировании корпуса щита
• Рабочая температура: от –25C до +40C - не предназначено для открытого монтажа на улице
• Частота: 50 Гц - для сетей России и стран СНГ
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (нет пыли, конденсата, металлической стружки)

Совместимость и монтаж

УЗО 1P+N/2P 100А 300мА ВД1-63 NO-902-60 устанавливается на стандартную DIN-рейку. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Обязательно подключать и фазу, и ноль - устройство контролирует баланс между ними. Для работы требуется наличие заземления в сети. Совместим с автоматическими выключателями других производителей, если они имеют аналогичные габариты и класс отключения. Не рекомендуется использовать в цепях с постоянным током утечки (например, с выпрямителями, ИБП, LED-драйверами), так как он не реагирует на DC-утечки.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Отвечает нормам безопасности для защиты от поражения электрическим током. Наличие механической блокировки предотвращает включение при наличии утечки. Не содержит элементов, потребляющих энергию - работает исключительно на основе магнитной индукции.

Преимущества

• Высокая надёжность срабатывания при утечках ≥300 мА
• Механическая износостойкость - выдерживает более 10 000 операций включения/отключения
• Не требует внешнего питания - работает даже при отключении всей сети
• Компактный формат - занимает всего 2 модуля на DIN-рейке
• Подходит для мощных групповых линий - благодаря номинальному току 100 А

Ограничения применения

• Не защищает от перегрузок и КЗ - обязательно использовать в паре с автоматическим выключателем
• Работает только с переменным током утечки (AC); не сработает при постоянной утечке (DC)
• Не предназначен для установки вне закрытого щита - степень защиты IP20 не обеспечивает защиту от влаги и пыли
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты без фильтров)
• Рабочая температура ниже –25C снижает надёжность срабатывания

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита для оборудования на производстве: станки, насосы, конвейеры
• Обеспечение безопасности в теплицах, гаражах, подвалах с высокой влажностью
• Функциональная группа в щите дома с большой нагрузкой (водонагреватель, кондиционер, электроплиты)

Практические советы

• Выбирая УЗО 100 А, проверьте соответствие сечения кабеля - провода должны быть не менее 16 мм2 для такой нагрузки
• При монтаже в щитке оставляйте минимум 70 мм свободного места сзади - глубина устройства 66 мм, нужен запас для кабельного вывода
• Не используйте этот УЗО как основной вводный - лучше применить его после автомата 100 А, чтобы сохранить координацию защиты
• Проверяйте работоспособность кнопкой “Т” ежемесячно - тестирование не требует специнструментов
• Если в системе есть частотники, ИБП или светодиодные драйверы - рассмотрите возможность установки УЗО типа A вместо AC
