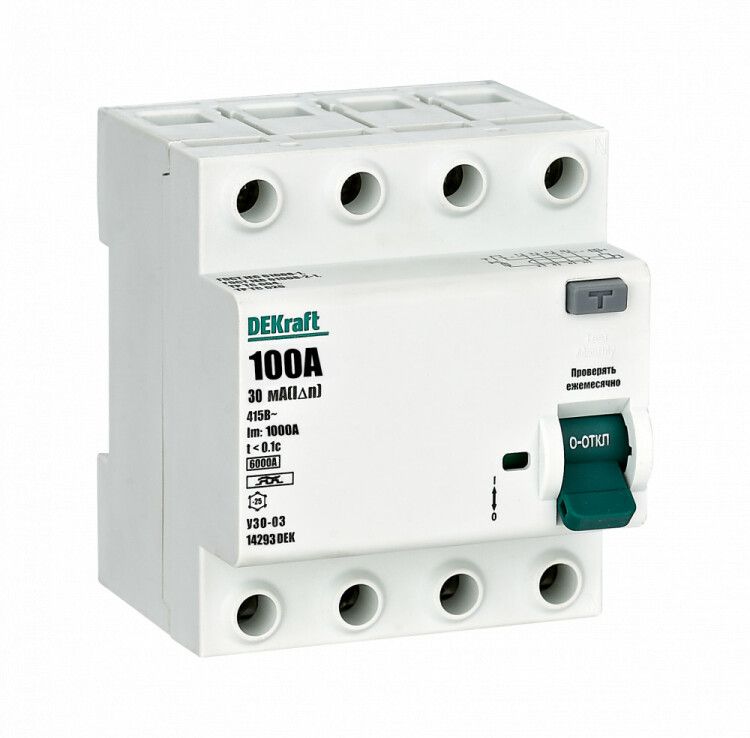

Выключатель дифференциальный (УЗО) УЗО-03 4п 100A 30мА тип A 6кА | 14293DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 4-полюсный 100А 30мА тип A 6кА УЗО-03 от DEKraft предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока в трёхфазных сетях. Это электромеханическое устройство с высокой надёжностью, подходящее для промышленных объектов и крупных бытовых установок.

Назначение и область применения

УЗО-03 от DEKraft защищает от утечек тока в четырёхпроводных трёхфазных системах с заземлением (TN-S, TN-C-S, IT). Применяется там, где есть риск поражения током - например, на производстве, в цехах, на насосных станциях, в тепловых пунктах, на объектах с мощным оборудованием. Также используется в щитах больших жилых домов, коттеджей и административных зданий, где требуется защита нескольких групп потребителей одновременно.

Технические характеристики

• Номинальное напряжение: 400 В - работает в стандартной трёхфазной сети 380/220 В
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для защиты людей
• Тип дифференциального расцепителя: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от частотных преобразователей, светодиодных драйверов, компьютеров)
• Отключающая способность при КЗ: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6 тысяч ампер
• Устойчивость к импульсам тока: 6 кА - выдерживает кратковременные броски тока, характерные для грозовых разрядов и коммутационных процессов
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Ширина по модулю: 4 М - занимает 4 стандартных модуля на DIN-рейке (72 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не рассчитан на влагу или пыль
• Тип устройства: электромеханический - работает без внешнего питания, сохраняет функциональность даже при отсутствии напряжения в сети

Совместимость и монтаж

УЗО-03 монтируется на стандартную DIN-рейку типа TS35. Подключение выполняется через верхние и нижние клеммы: фазы L1–L3 и N подключаются согласно маркировке на корпусе. Нулевой провод обязательно проходит через устройство - его нельзя отводить параллельно. Для правильной работы необходимо соблюдать полярность подключения ноля. Устройство совместимо с автоматическими выключателями других производителей, если они имеют аналогичную ширину и класс отключения. Не рекомендуется использовать с устройствами, требующими питание от сети (электронные УЗО), так как УЗО-03 - исключительно электромеханическое.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствует нормам по защите от поражения электрическим током (ПУЭ, СП 31-110-2003). Электромеханическая конструкция обеспечивает работу даже при аварийном отключении нуля или перебоях в питании. Устройство не содержит электронных компонентов, зависящих от напряжения, поэтому остаётся работоспособным при любых условиях в распределительном щите.

Преимущества

• Электромеханическая схема - надёжнее электронных аналогов, особенно при скачках напряжения и отключениях нуля
• Работает при низких температурах - подходит для холодных помещений, наружных щитов (при условии герметизации)
• Защита от пульсирующего постоянного тока - идеально для современных нагрузок: ИБП, LED-освещение, частотники, зарядки EV
• Чувствительность 30 мА - оптимальна для защиты жизни человека
• Высокая отключающая способность (6 кА) - подходит для мест с большой короткозамкнутой мощностью

Ограничения применения

• Не предназначено для использования вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для однофазных цепей без необходимости защиты нуля - лучше применять 2-полюсные УЗО
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки автомата перед ним
• Не следует использовать в сетях с постоянными утечками выше 15 мА - возможны ложные срабатывания
• Не рекомендовано для цепей с очень большими емкостями (например, длинные кабели >100 м) - повышенная емкостная утечка может вызывать ложные срабатывания

Примеры использования

• Щит главного распределения в многоквартирном доме - защита всех этажных щитков
• Производственный участок с ЧПУ-станками, инверторами и приводами
• Теплообменный пункт с насосами и автоматикой
• Автомобильный сервис с подъёмниками, сварочными аппаратами и освещением на LED
• Жилой комплекс с энергоэффективным освещением и системами управления

Практические советы

• Перед монтажом проверьте целостность изоляции всех подключаемых кабелей - утечки выше 15 мА вызовут постоянные срабатывания
• Используйте УЗО-03 только после автоматического выключателя на 100 А - он не защищает от перегрузок
• При установке в холодном помещении убедитесь, что сам щит имеет достаточную теплоизоляцию - хотя УЗО-03 работает при низких температурах, конденсат внутри может повредить контакты
• Обязательно протестируйте устройство кнопкой “T” сразу после подключения - это проверяет исправность механической части
• При использовании в системе с глухозаземлённой нейтралью (TN-S) - ноль должен быть подключен строго к клемме N, а не к PE
• Не соединяйте несколько УЗО последовательно - это снижает селективность и увеличивает риск ложных срабатываний
