Выключатель дифференциальный (УЗО) УЗО-03 4п 16А 100мА тип A 6кА | 14295DEK DEKraft APC

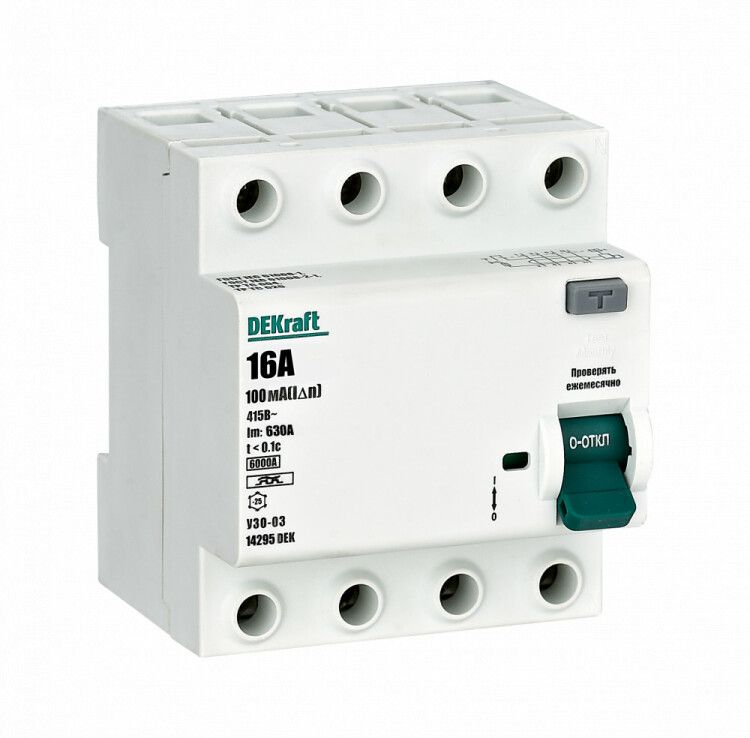

Выключатель дифференциального тока УЗО-03 DEKraft - четырёхполюсное устройство защитного отключения на 16 А и 100 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока в трёхфазных сетях 400 В. Модель УЗО-03 DEKraft с артикулом 14295dek отличается надёжной электромеханической конструкцией и работает при низких температурах.

Назначение и область применения

УЗО-03 DEKraft защищает от утечек тока в трёхфазных цепях с заземлением. Применяется там, где есть риск поражения человека током или возгорания из-за повреждённой изоляции - например, в распределительных щитах производственных помещений, на объектах с оборудованием типа станков, насосов, конвейеров, а также в жилых и коммерческих зданиях с мощными трёхфазными нагрузками.

Технические характеристики

• Номинальное напряжение: 400 В - совместим с трёхфазными сетями 380–400 В переменного тока
• Номинальный ток: 16 А - выдерживает постоянную нагрузку до 16 ампер без перегрева
• Дифференциальный ток: 100 мА - срабатывает при утечке тока свыше 100 миллиампер
• Тип дифференциального расцепителя: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от частотных преобразователей и импульсных БП)
• Устойчивость к импульсному току: 6 кА - сохраняет работоспособность после кратковременного скачка тока до 6 килоампер
• Отключающая способность при КЗ: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6 кА
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Ширина: 4 модуля (18 мм × 4 = 72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защищено от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого щита
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов
• Тип устройства: электромеханический - работает без внешнего питания, надёжнее при аварийных ситуациях

Совместимость и монтаж

УЗО-03 DEKraft устанавливается на DIN-рейку шириной 35 мм в любом распределительном щите с достаточным местом. Подключение: входные провода - сверху, выходные - снизу. Все четыре полюса должны быть подключены: L1, L2, L3, N. Нулевой провод не должен проходить через другие УЗО или автоматические выключатели до этого устройства. Для правильной работы требуется заземление в защищаемой цепи. Не допускается использование с системами TN-C - только TN-S или TN-C-S.

Безопасность и стандарты

УЗО-03 DEKraft соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения в сети, что важно при авариях. Тестовая кнопка «T» позволяет проверять исправность устройства ежемесячно - нажмите её, чтобы убедиться, что УЗО отключится.

Преимущества

• Электромеханический принцип действия - не зависит от наличия напряжения в сети, работает при любых условиях
• Тип A - подходит для современной техники с импульсными источниками питания (ЧРП, компьютеры, LED-освещение)
• Устойчивость к импульсным токам - снижает вероятность ложных срабатываний при запуске оборудования
• Работает при низких температурах - подходит для холодных помещений, не требует обогрева щита
• Чёткая механическая индикация состояния - положение рычага показывает, сработало ли УЗО

Ограничения применения

• Не предназначено для защиты от перегрузок и коротких замыканий - необходимо использовать в паре с автоматическим выключателем
• IP20 - нельзя устанавливать вне закрытого щита, в сырых или пыльных средах
• Не подходит для систем TN-C - требует отдельного провода PE и N
• 100 мА - уровень чувствительности выше, чем у бытовых УЗО (30 мА); не гарантирует полную защиту человека от летального поражения, но эффективен против пожаров

Примеры использования

• Щит на этаже многоквартирного дома - защита группы розеток и освещения с трёхфазным питанием
• Производственный участок с ЧРП, насосами и компрессорами - предотвращение пожара из-за утечек тока
• Автомобильный сервис - защита трёхфазных зарядных станций и диагностического оборудования
• Лаборатория с высокоточным оборудованием - минимизация риска повреждения при утечках

Практические советы

• Выбирая УЗО-03 DEKraft, учитывайте, что 100 мА - это уровень для защиты оборудования и предотвращения пожаров, а не для максимальной безопасности человека. Для розеток в помещениях рекомендуются УЗО на 30 мА.
• Обязательно используйте этот аппарат вместе с автоматом на 16 А - он обеспечит защиту от перегрузки и КЗ.
• Перед первым включением нажмите тестовую кнопку - если УЗО не отключилось, устройство бракованное.
• При монтаже не соединяйте ноль после УЗО с другими нулями - это вызовет ложные срабатывания.
• Из-за 4-полюсной конструкции УЗО-03 DEKRAFT занимает больше места - планируйте щит с учётом 72 мм ширины.
