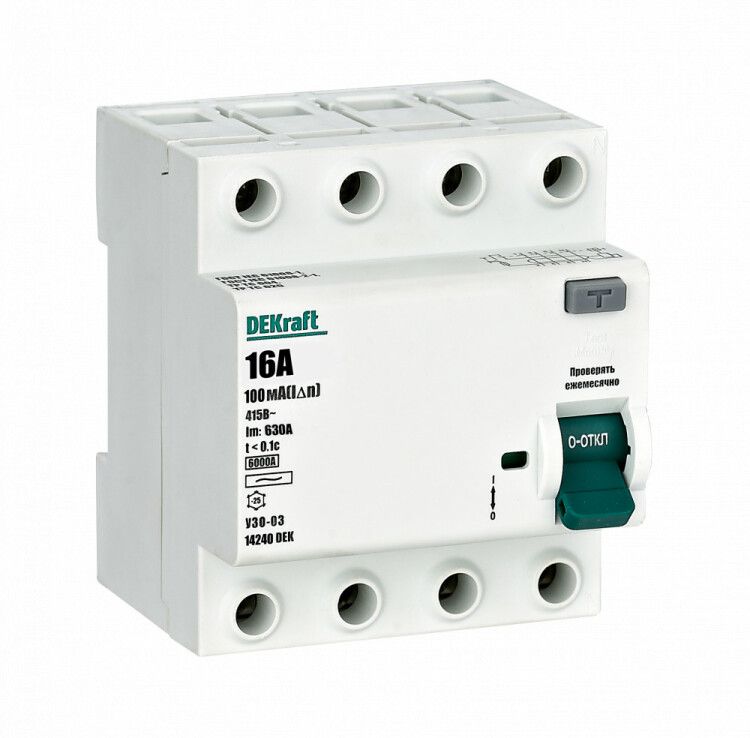

Выключатель дифференциальный (УЗО) УЗО-03 4п 16А 100мА тип AC 6кА | 14240DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 4-полюсный 16А 100мА тип AC 6кА УЗО-03 от DEKraft предназначен для защиты людей и оборудования от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Этот УЗО-03 работает в сетях переменного тока до 400 В и монтируется на DIN-рейку. Его электромеханическая конструкция обеспечивает надёжную работу даже при низких температурах.

Назначение и область применения

УЗО-03 защищает электрические цепи от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Он реагирует на переменный ток утечки (тип AC), что делает его подходящим для бытовых и промышленных объектов с обычной нагрузкой - например, для групповой защиты освещения, розеточных контуров, насосов, вентиляторов и другого оборудования, работающего от трёхфазной сети 380 В.

Используется в щитах управления, распределительных устройствах, на производствах, в складских помещениях и жилых зданиях. Особенно эффективен там, где есть риск возгорания из-за длительных малых утечек тока - например, в сырых помещениях или при использовании старой проводки.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 100 мА - чувствительность к утечке; при превышении этого значения УЗО отключится.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, подходит для трёхфазных систем с нулевым проводом.
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки (не срабатывает на постоянный или импульсный).
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначено устройство.
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при коротком замыкании с током до 6000 А.
• Напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке, совместим со стандартными щитами.
• Глубина монтажа: 75,5 мм - требует достаточного свободного пространства внутри щита.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды - устанавливается только во внутренних щитах.
• Частота: 50/60 Гц - работает в сетях России и большинства стран мира.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов.
• Способ монтажа: на DIN-рейку - стандартный метод для современных распределительных щитов.

Совместимость и монтаж

УЗО-03 устанавливается на DIN-рейку в распределительном щите. Для правильной работы его необходимо подключать **последовательно** с автоматическим выключателем, который защищает его от перегрузок и КЗ. Номинальный ток автомата должен быть **выше**, чем у УЗО: - при УЗО 16 А - используйте автомат на 20 А; - при УЗО 25 А - автомат на 32 А. Это правило важно: если автомат имеет такой же номинал, он может не успеть сработать при перегрузке, и УЗО будет перегреваться. Подключение выполняется по схеме: входные фазы L1–L3 и N - сверху, выходные - снизу. Все провода должны быть плотно затянуты, особенно ноль - его отсоединение может сделать УЗО нечувствительным.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, регламентирующим безопасность устройств защитного отключения. Применяет электромеханическую технологию - то есть работает без внешнего питания, что гарантирует срабатывание даже при отключении напряжения в сети. Это важное преимущество перед электронными аналогами.

Преимущества

• Электромеханическая конструкция - надёжнее и долговечнее электронных УЗО, не зависит от наличия напряжения в сети.
• Работает при низких температурах - подходит для холодных помещений, неотапливаемых щитовых.
• Защита всех четырёх проводников - исключает риск утечки через ноль, что критично для трёхфазных систем.
• Стандартная модульная ширина - легко интегрируется в любые щиты с DIN-рейкой.
• Высокая отключающая способность (6 кА) - подходит для промышленных и многоквартирных объектов.

Ограничения применения

• Не срабатывает на постоянный ток утечки или импульсные помехи - не подходит для цепей с преобразователями частоты, ИБП, LED-драйверами, компьютерами и другой мощной электроникой.
• IP20 - нельзя использовать вне закрытых щитов, в сырых или пыльных местах без дополнительной защиты.
• Только для переменного тока (AC) - не используется в DC-системах, например, солнечных электростанциях.
• Не является средством защиты от перегрузки - обязательно требуется параллельный автоматический выключатель.

Примеры использования

• Щит этажный в многоэтажном доме - защита группы розеток на третьем этаже (3 фазы + ноль).
• Производственный участок с трёхфазными станками, насосами и вентиляторами.
• Складское помещение с освещением и силовыми розетками, где возможны повреждения кабелей.
• Объекты с высокой влажностью: бассейны, прачечные, теплицы - при условии установки в герметичном щите.

Практические советы

• Перед монтажом проверьте целостность изоляции проводов - УЗО не спасёт от пробоя, если кабели уже повреждены.
• Проверяйте работоспособность УЗО-03 кнопкой “T” (Test) один раз в месяц - это обязательная процедура безопасности.
• Не подключайте несколько УЗО на одной фазе без координации - это может привести к ложным срабатываниям.
• При установке в щит с ограниченной глубиной (менее 80 мм) выбирайте модели с меньшим профилем или увеличьте размер щита.
• Для сложных систем с большим количеством потребителей рассмотрите применение УЗО типа B вместо AC - они реагируют на более широкий спектр утечек.
