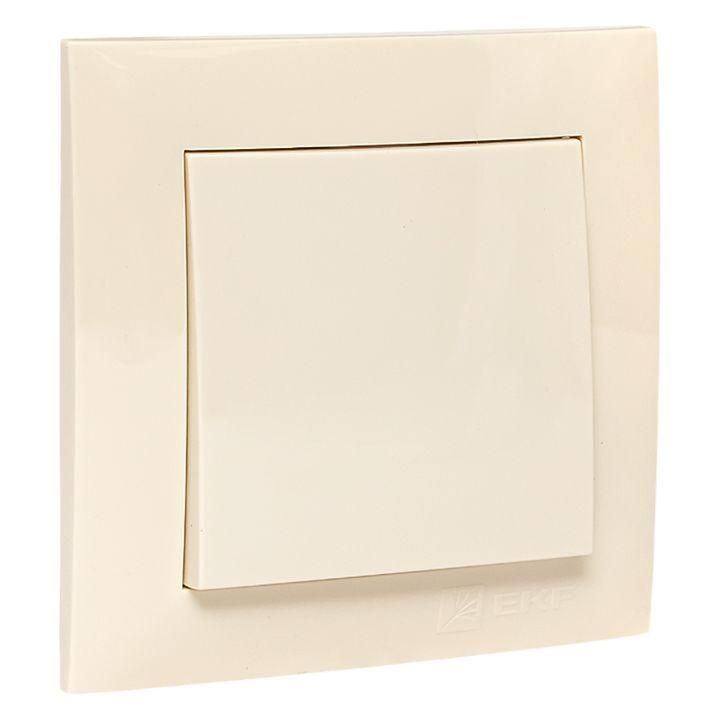

Выключатель 1-кл. СП Валенсия 10А перекрестный крем. EKF EWV10-221-20

Выключатель 1-клавишный 10А перекрестный кремовый IP20 230В от бренда EKF, артикул ewv10-221-20, предназначен для коммутации осветительных цепей в схемах с несколькими точками управления. Отличается универсальной совместимостью с медной и алюминиевой проводкой, эргономичной конструкцией и возможностью замены цвета лицевой панели.

Назначение и область применения

Этот выключатель используется в схемах управления светом, где требуется включение/выключение одного источника света из трёх и более мест - например, на лестницах, длинных коридорах, спальных комнатах с двумя входами. Он работает как часть перекрёстной схемы, соединяясь между собой с проходными выключателями. Подходит для жилых помещений, офисов, общественных зданий. Установка осуществляется в штробу, внутри стеновой коробки.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на работу в бытовых сетях переменного тока;
• Номинальный ток: 10 А - допустимая нагрузка до 2,3 кВт при 230 В;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами >12 мм, но не от воды и пыли; подходит только для внутренней сухой среды;
• Материал корпуса: поликарбонат - прочный, термостойкий, устойчив к УФ-излучению;
• Цвет: кремовый (бежевый) - гармонирует с другими цветами серии Валенсия;
• Габариты: 86×86×34 мм - соответствует стандартному модульному размеру;
• Способ подключения: винтовые клеммы - надёжное соединение с проводами сечением до 2,5 мм2;
• Тип крепления: в распор + винты - фиксируется в монтажной коробке без дополнительных элементов;
• Отделка: глянцевая - лёгкая в уборке, не царапается при регулярном использовании;
• Наличие поля для надписи: да - позволяет пометить управляемую группу света;
• Содержание галогенов: да - материал содержит галогены, что влияет на условия утилизации.

Совместимость и монтаж

Выключатель 1-клавишный 10А перекрестный кремовый IP20 230В совместим только с другими устройствами серии Валенсия, использующими ту же систему крепления и контактную платформу. Для работы в перекрёстной схеме необходимы два проходных выключателя (например, EKF ewv10-220-20) и один перекрёстный - именно этот. Кабель подключается к трём клеммам: L, L1, L2 - важно соблюдать схему подключения, указанную в руководстве. Монтаж выполняется в стандартную глубокую монтажную коробку 86×86 мм. Глубина устройства 34 мм требует достаточного места в стене. Не рекомендуется устанавливать рядом с источниками тепла выше 50C.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Нагрузка не должна превышать 10 А - иначе возможен перегрев и повреждение контактов. Поликарбонатный корпус обеспечивает самозатухание при возгорании. Присутствие галогенов в составе материала требует утилизации через специализированные пункты - запрещено выбрасывать с обычным мусором.

Преимущества

• Поддерживает замену цвета лицевой панели - можно изменить внешний вид без замены всего механизма;
• Совместим с широким ассортиментом рамок серии Валенсия - до 5 постов в одной рамке;
• Гарантия 7 лет - подтверждает долговечность материалов и качества сборки;
• Универсальная совместимость с медью и алюминием - снижает затраты на переделку старой проводки;
• Глянцевая поверхность - не собирает пыль, легко моется;
• Поле для надписи - удобно для обслуживания и ориентирования в сложных схемах.

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от влаги, нельзя устанавливать в ванной, бане, на улице;
• Не подходит для управления мощными нагревательными приборами - максимальная нагрузка 2,3 кВт;
• Требует обязательного наличия двух проходных выключателей - не работает автономно;
• Запрещено применять с автоматическими выключателями или УЗО в качестве основного коммутирующего элемента - только как ручной переключатель;
• Не совместим с устройствами других серий - даже если размеры совпадают, контакты и крепление могут отличаться.

Примеры использования

• Лестница в доме: выключатель у входа, второй - на первом этаже, третий - на втором (перекрёстный находится между ними);
• Спальня с двумя выходами: один выключатель у двери, другой у кровати, перекрёстный - в углу комнаты;
• Длинный коридор: три точки управления - вход, середина, выход;
• Офисный холл: управление люстрой с нескольких сторон.

Практические советы

• При монтаже проверьте, чтобы провода были плотно закреплены в винтовых клеммах - ослабленный контакт вызывает нагрев;
• Если меняете цвет интерьера - просто замените лицевую панель, не трогая механизм: это экономит время и деньги;
• Выбирайте рамку с нужным количеством постов заранее - все элементы серии Валенсия имеют единый форм-фактор;
• При работе с алюминиевой проводкой используйте антиоксидантную пасту - предотвращает окисление контактов;
• Не забудьте отметить назначение выключателя на поле для надписи - особенно в многокнопочных схемах;
• Проверьте глубину монтажной коробки: 34 мм - минимальный размер, недостаточно маленьких коробок.
