Выключатель клавишный 250 V 16 А (4с) ON-OFF красный с подсветкой и штекером C14 3PIN | 36-2282 REXANT MEET

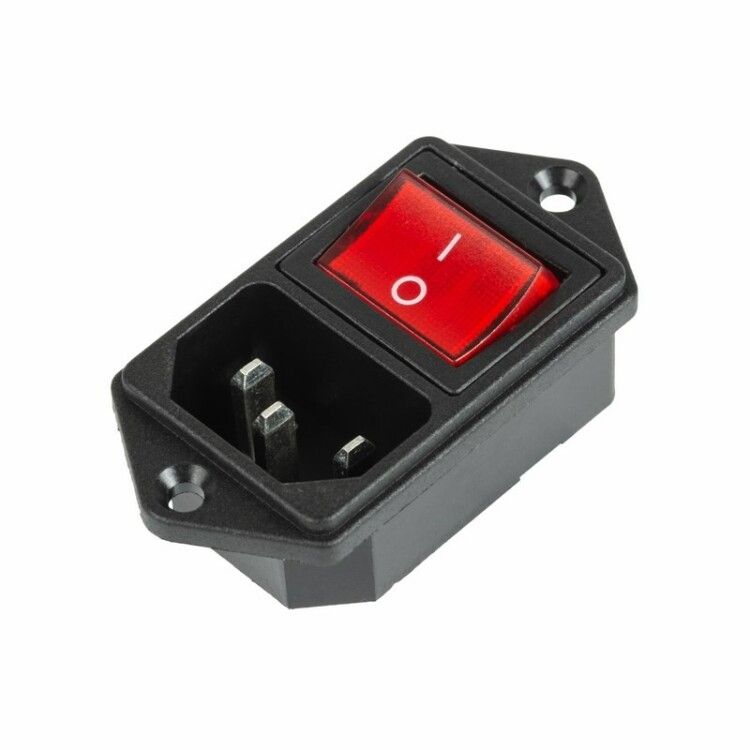

Выключатель клавишный 250 В 6 А (4с) ON-OFF красный с подсветкой и штекером C14 3PIN от Rexant - это комбинированное устройство, сочетающее механический выключатель и сетевой разъем для управления питанием оборудования. Артикул 36-2282 подходит для сборки блоков питания, станков и других устройств, где требуется надежное включение/выключение и подключение через стандартную вилку.

Назначение и область применения

Этот выключатель используется для ручного включения и отключения электрической цепи переменного тока до 250 В. Он сочетает функции коммутации и подключения: клавишный переключатель управляет питанием, а встроенный разъем C14 позволяет легко подсоединить сетевой кабель с вилкой IEC 60320. Устройство часто устанавливается внутри корпусов электрооборудования - например, в компьютерных БП, тестерах, сварочных аппаратах, осветительных системах и промышленных контроллерах.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток выключателя: 6 А (при 250 В)
• Номинальный ток разъема C14: 10 А (при 250 В)
• Тип переключения: ON-OFF (двухпозиционный)
• Количество контактных групп: 2
• Контакты: 2 на каждую группу (размыкающий и замыкающий)
• Подсветка: красная LED-индикация состояния включения
• Тип разъема: C14 3PIN (IEC 60320)
• Способ подключения: пайка (клеммы не имеют винтовых зажимов)
• Способ монтажа: пайка (фиксация на плате или панели)
• Рабочая температура: от –25 C до +85 C
• Ресурс: 10 000 циклов включения/выключения
• Контактное сопротивление: ≤35 мОм
• Импульсное напряжение: до 1500 В AC не более 1 мин
• Цвет корпуса: черный
• Цвет клавиши: красный

Совместимость и монтаж

Выключатель 36-2282 монтируется на панель толщиной от 0,8 мм до 3 мм. Крепление происходит за счет фланца с защелками, которые фиксируются в отверстии. После установки контакты выключателя и выводы разъема C14 припаиваются к печатной плате или проводам. Нет необходимости в винтах - все соединения выполняются пайкой. Разъем C14 совместим с любым сетевым кабелем, имеющим вилку стандарта IEC 60320 C13. Обратите внимание: максимальный ток через сам разъем - 10 А, а через выключатель - всего 6 А. Это значит, что нагрузка после выключателя не должна превышать 6 А, даже если кабель рассчитан на 10 А.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и промышленного оборудования. Выдерживает кратковременные импульсы до 1500 В AC, что обеспечивает защиту от скачков напряжения. Температурный диапазон –25…+85 C позволяет использовать его в условиях повышенной влажности и перепадов температур. Материалы корпуса не поддерживают горение, однако сертификаты UL/CE в описании не указаны - для экспорта или строгих норм проверьте документацию производителя.

Преимущества

• Компактная интеграция: один элемент решает задачи коммутации и подключения
• Яркая красная подсветка четко показывает состояние включения, даже в темноте
• Высокий ресурс - 10 000 циклов гарантирует долгую службу
• Стандартный разъем C14 обеспечивает универсальность подключения
• Черный цвет корпуса маскирует следы окисления и загрязнений

Ограничения применения

• Не предназначена для токов выше 6 А - превышение вызовет перегрев и выход из строя
• Пайка требует точности: некачественная пайка может привести к плохому контакту или отрыву выводов
• Нет винтовых зажимов - нельзя просто подключить провода; необходимы паяльник и навыки
• Не подходит для внешней установки: отсутствует защита IP, не защищен от пыли и влаги
• Разъем C14 не является источником питания - он лишь принимает кабель от сети

Примеры использования

• Внутренняя панель блока питания ПК или сервера
• Промышленный контрольный щит с автономным питанием
• Лабораторный стенд с регулируемым питанием
• Осветительные приборы с возможностью ручного отключения
• Оборудование для ремонта электроники - удобно отключать питание во время работы

Практические советы

• Перед пайкой проверьте, чтобы отверстие в панели было точно 19–20 мм - иначе выключатель не зафиксируется
• При пайке используйте маломощный паяльник (не более 40 Вт) и не нагревайте контакты дольше 3 секунд - можно повредить внутренние механизмы
• Не затягивайте провода в разъем C14 слишком сильно - это может деформировать пластиковую оболочку
• Если выключатель будет использоваться в среде с высокой вибрацией, дополнительно закрепите его клеем или хомутом
• Для обслуживания устройства всегда отключайте питание перед работой - даже при выключенном состоянии разъем C14 остается под напряжением, если вилка вставлена
