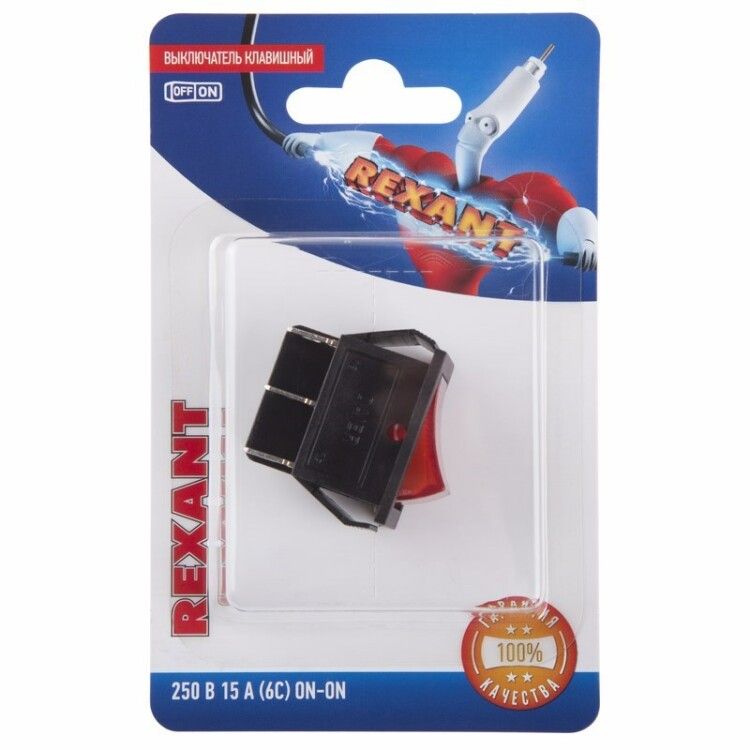

Выключатель клавишный 250V 15А (6с) ON-ON красный с подсветкой (RWB-506, SC-767) (в упак. 1шт.) | 06-0305-B REXANT MEET

Выключатель клавишный 250V 15А (6с) ON-ON красный с подсветкой (RWB-506, SC-767) - двухпозиционный коммутирующий элемент с LED-подсветкой, предназначенный для надёжного переключения нагрузок в бытовых и промышленных устройствах. Бренд Rexant обеспечивает соответствие заявленным параметрам, а артикулы RWB-506 и SC-767 позволяют точно идентифицировать модель при закупке.

Назначение и область применения

Выключатель клавишный 250V 15А (6с) ON-ON красный с подсветкой (RWB-506, SC-767) используется для переключения между двумя активными состояниями электрической цепи. Подходит для устройств, где необходимо выбрать один из двух режимов работы: включение/выключение двух различных цепей, переключение источника питания, управление функционалом оборудования.

• Сетевые фильтры и удлинители с двумя выходными группами
• Звуковое оборудование (усилители, микшеры)
• Промышленные панели управления
• Автомобильная электроника (внутренние системы, тестовые стенды)
• Лабораторные и ремонтные установки

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 15 А
• Максимальное импульсное напряжение: 1500 В AC (не более 1 минуты)
• Количество переключающих контактов: 2 (двухполюсный)
• Количество постов: 2 (два независимых механизма в одном корпусе)
• Количество нормально замкнутых (НЗ) контактов: 0 - только нормально разомкнутые (НО)
• Подсветка: светодиодная, красная, встроена в клавишу
• Фиксация клавиши: механическая, с удержанием в обоих положениях (ON-ON)
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, пылевая защита не предусмотрена
• Контактное сопротивление: ≤ 35 мОм
• Габариты: 43,19 × 35 × 27,5 мм
• Цвет клавиши: красный
• Способ монтажа: пайка
• Тип линзы: прямоугольная

Совместимость и монтаж

Выключатель клавишный 250V 15А (6с) ON-ON красный с подсветкой (RWB-506, SC-767) монтируется методом пайки. Он не имеет винтовых креплений - устанавливается в подготовленное отверстие в панели толщиной от 0,8 до 3 мм. Уплотнение и герметизация не предусмотрены - не рекомендован для открытых или влажных сред.

Контакты имеют плоские выводы - подходят для пайки под печатную плату или провода с наконечниками. Для соединения используйте клеммы с шириной до 6,3 мм. Перед монтажом проверьте совпадение габаритов отверстия: внешний размер корпуса - 43,19×35 мм, внутреннее отверстие должно быть чуть меньше для плотной посадки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений при соблюдении номинальных значений напряжения и тока. Максимальное импульсное напряжение 1500 В AC допускается лишь кратковременно - не для постоянной работы. Отсутствие высокой степени защиты (IP30) исключает использование в условиях повышенной запылённости, влаги или воздействия брызг воды.

Преимущества

• Яркая красная подсветка позволяет легко определить текущее положение выключателя в темноте или при сложном освещении
• Двухпозиционная фиксация (ON-ON) гарантирует устойчивое состояние без самопроизвольного возврата
• Два независимых поста в одном корпусе позволяют управлять двумя цепями одновременно, экономя место на панели
• Низкое контактное сопротивление (≤35 мОм) снижает потери энергии и нагрев при работе с током до 15 А
• Простая пайка и компактные размеры удобны для сборки в ограниченном пространстве

Ограничения применения

• Не предназначен для установки во влажных помещениях, на улице или в местах с риском попадания жидкости - степень защиты IP30 не защищает от влаги
• Не подходит для частого переключения под большой током - длительная работа на пределе 15 А может снизить срок службы
• Отсутствуют резьбовые крепления - нельзя использовать там, где возможны вибрации без дополнительной фиксации
• Не рассчитан на работу с постоянным током (DC) выше 250 В - указано только для переменного тока
• Пайка требует точности - некачественная пайка может вызвать перегрев или обрыв контакта

Примеры использования

• В удлинителе: переключение между двумя наборами розеток (например, основные и резервные)
• В аудиоусилителе: выбор входа - линейный или микрофонный
• На панели станка: включение/переключение между автоматическим и ручным режимом
• В автомобильном диагностическом оборудовании: переключение между источниками питания (12 В и внешний блок)
• В лаборатории: управление питанием двух тестовых цепей одним устройством

Практические советы

• При монтаже через панель убедитесь, что отверстие не больше 42×34 мм - иначе выключатель будет болтаться
• Для долговечности не перегружайте контакты - лучше работать на 80–90 % от номинала (до 12–13 А)
• Проверяйте полярность при подключении подсветки - хотя она работает на любом направлении тока, при пайке соблюдайте расположение выводов
• Если нужна защита от пыли - установите выключатель внутри корпуса с уровнем защиты IP54+
• При использовании в вибрационных системах (например, на транспорте) дополнительно закрепите корпус клеем или хомутом
• Артикулы RWB-506 и SC-767 взаимозаменяемы - можно заказывать любой из них при наличии в наличии
