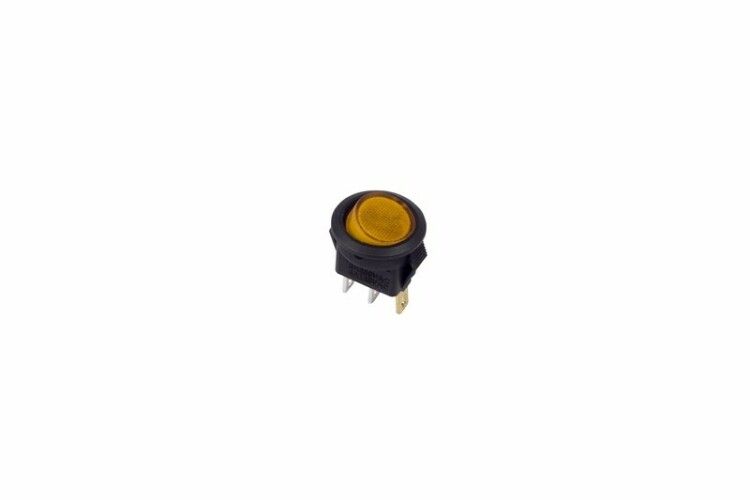

Выключатель клавишный круглый 250В 3А (3с) ON-OFF желт. с подсветкой Micro (RWB-106 SC-214) Rexant 36-2532 MEET

Выключатель клавишный круглый 250 В 3 А (3с) ON-OFF желтый с подсветкой Micro - компактный двухпозиционный переключатель с LED-индикацией, предназначенный для управления питанием маломощных устройств. Бренд Rexant и артикул etm36-2532 указывают на серийную продукцию, подходящую для промышленной сборки и бытовых решений.

Назначение и область применения

Этот выключатель используется для включения и выключения электрических цепей с напряжением до 250 В переменного тока и током до 3 А. Подходит для управления сетевыми фильтрами, удлинителями, аудиоустройствами, панелями управления на производстве, в автомобилях и других устройствах, где нужна визуальная индикация состояния.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 3 А
• Максимальное импульсное напряжение: 1500 В AC (не более 1 минуты)
• Контактное сопротивление: ≤ 35 мОм
• Подсветка: светодиодная, желтая
• Форма клавиши: круглая
• Количество постов: 2 (два независимых контакта, но не используются как переключающие)
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество переключающих контактов: 0 (работает как простой SPST - однополюсный однопозиционный выключатель)
• Габариты: 14,4 × 14,4 × 19 мм
• Степень защиты: IP30 (защита от предметов больше 2,5 мм, но не от воды и пыли)
• Цвет клавиши: желтый
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель устанавливается в отверстие диаметром 14–15 мм в панели толщиной от 0,8 до 3 мм. Монтаж выполняется без винтов - корпус фиксируется за счет защелок внутри отверстия. Контакты выводятся на печатную плату и соединяются исключительно методом пайки. Не допускается использование клеммных колодок или разъемов - контактные площадки рассчитаны только на пайку.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Предельное напряжение 1500 В AC на короткий срок обеспечивает защиту от кратковременных скачков, однако не является рабочим режимом. IP30 не гарантирует защиту от влаги - применение в сырых средах или на улице запрещено.

Преимущества

• Яркая желтая подсветка позволяет легко определить состояние включения даже в условиях плохого освещения
• Компактные габариты позволяют использовать выключатель в плотно укомплектованном оборудовании
• Надежная механическая фиксация предотвращает случайное отключение
• Низкое контактное сопротивление снижает потери энергии и нагрев при работе

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 250 В
• Недопустимо использование в средах с высокой влажностью, пылью или агрессивными веществами - IP30 недостаточен
• Отсутствие переключающих контактов означает, что нельзя использовать его как перекидной или двуполюсный выключатель
• Только пайка - невозможно подключение через клеммы, что усложняет ремонт и замену
• Работает только с переменным током - не совместим с постоянным током (DC)

Примеры использования

• Включение/выключение сетевого фильтра на рабочем столе
• Управление питанием аудиоусилителя в студии
• Контроль питания индикаторной панели на станке
• Локальный выключатель питания в автомобильной электронике (например, для внутреннего освещения)
• Панель управления в шкафу автоматизации с необходимостью визуального контроля

Практические советы

• При установке проверьте точный диаметр отверстия - он должен быть 14–15 мм, иначе выключатель не зафиксируется
• При пайке используйте термостойкий паяльник (до 300 C) и не задерживайте жало над контактами дольше 3 секунд - перегрев повредит пластик и внутренние элементы
• Не применяйте этот выключатель там, где возможны брызги воды или попадание пыли - выбирайте модели с IP65/IP67 вместо IP30
• Желтая подсветка хорошо видна в темноте, но может слабо контрастировать с яркими фонами - убедитесь, что панель не имеет аналогичного цвета
• При замене учитывайте, что артикулы etm36-2532 и 36-2532 - это один и тот же товар; различия в записи не влияют на совместимость
