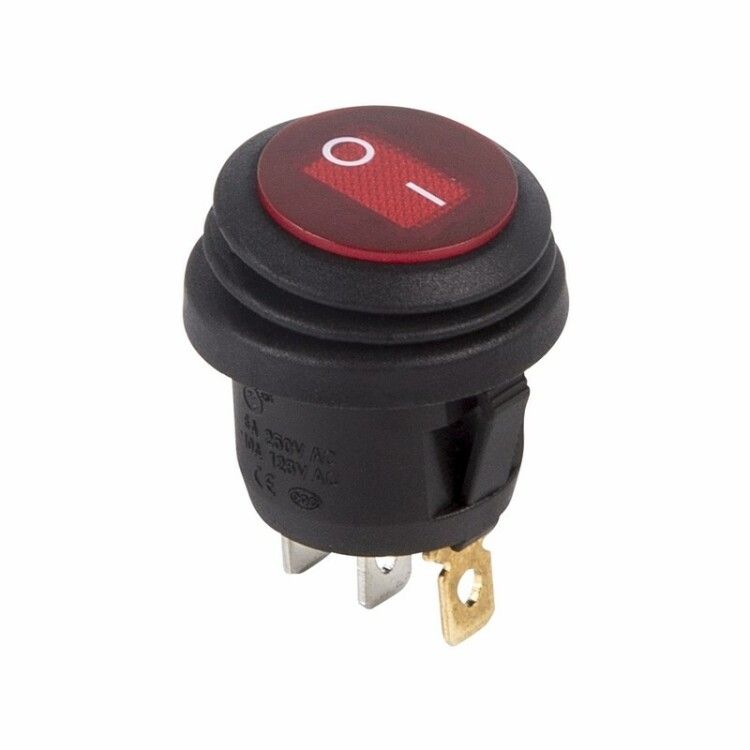

Выключатель клавишный круглый 250V 6А (3с) ON-OFF красный с подсветкой ВЛАГОЗАЩИТА | 36-2595 REXANT MEET

Выключатель клавишный круглый 250В 6А (3с) ON-OFF красный с подсветкой ВЛАГОЗАЩИТА от Rexant (арт. 36-2595) — это надёжный двухпозиционный переключатель с LED-индикацией, предназначенный для управления электрическими цепями в условиях повышенной влажности и запылённости. Устройство подходит для встраивания в оборудование, где важна визуальная индикация состояния и устойчивость к внешним воздействиям.

Назначение и область применения

Выключатель используется для включения и отключения электрических цепей переменного тока до 250 В и током до 6 А. Он применяется в устройствах, требующих долговечной и защищённой коммутации:

• сетевые фильтры и удлинители;
• блоки питания и зарядные устройства;
• аудио- и видеооборудование;
• промышленные панели управления;
• бытовые приборы с высокой влажностью (например, ванные комнаты, мастерские).

Подсветка позволяет легко определить состояние включения даже в темноте. Клавишный механизм обеспечивает чёткую фиксацию в обоих положениях — “ON” и “OFF”.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 6 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (не более 1 мин)
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF (двухпозиционный)
• Число контактных групп: 1
• Число контактов в группе: 3 (один вход, один выход, один общий — SPDT)
• Фиксация положений: есть — механическая, с характерным щелчком
• Индикация: красный светодиод (LED) в клавише
• Рабочий температурный диапазон: от -25 °C до +85 °C
• Степень защиты: IP51 — защита от пыли (частичная) и капель воды, падающих вертикально
• Электрический ресурс: 10 000 циклов включения/выключения
• Габариты: 20×20×34,2 мм
• Цвет клавиши: красный
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель клавишный круглый 250В 6А (3с) ON-OFF красный с подсветкой ВЛАГОЗАЩИТА монтируется методом пайки. Его корпус рассчитан на установку в панели толщиной от 0,8 мм до 3 мм. Отверстие в панели должно иметь диаметр 19–20 мм — точный размер совпадает с габаритами клавиши.

Не используйте винты или зажимы — устройство не предусматривает крепления через них. Контакты имеют плоские выводы, подходящие для пайки под стандартную печатную плату или провода. Перед монтажом проверьте соответствие толщины панели и глубины посадочного места. Неправильный размер отверстия может повредить герметичность или вызвать люфт клавиши.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений. Степень защиты IP51 гарантирует работу в помещениях с возможными брызгами воды и наличием пыли, однако не допускает прямого попадания струй воды или длительного воздействия влаги. Выключатель не предназначен для использования во взрывоопасных средах, на открытом воздухе или в местах с постоянным орошением.

Преимущества

• Красная подсветка LED четко указывает на включенное состояние — удобно в условиях плохого освещения.
• Механическая фиксация предотвращает случайное переключение.
• Защита IP51 снижает риск отказа из-за пыли и конденсата.
• Компактные размеры позволяют использовать в плотно упакованном оборудовании.
• Высокий ресурс (10 000 циклов) обеспечивает долгий срок службы в интенсивных режимах.

Ограничения применения

• Не подходит для работы с постоянным током (DC) — только переменный ток (AC).
• IP51 не обеспечивает защиту от струй воды, дождя или мытья — нельзя использовать вне помещений или в сырых цехах с мойкой оборудования.
• Пайка исключает возможность быстрого демонтажа — замена требует паяльника и времени.
• Нет возможности подключения через клеммы — только пайка, что усложняет ремонт в готовых сборках.
• Не рекомендован для нагрузок выше 6 А — превышение тока приведёт к перегреву и выходу из строя.

Примеры использования

• Включение/выключение сети в настольном компьютере или аудиосистеме с индикацией состояния.
• Коммутирование нагревательного элемента в термостате с контролем температуры.
• Управление питанием в блоке питания для медицинского или офисного оборудования.
• Локальный выключатель в шкафу автоматизации с необходимостью визуального контроля.

Практические советы

• При пайке соблюдайте температурный режим — не перегревайте контакты более чем 260 °C на время до 5 секунд, чтобы не повредить внутренние детали.
• Проверяйте полярность подключения — хотя выключатель не зависит от направления тока, правильная распайка упрощает диагностику.
• Если вы устанавливаете несколько таких выключателей рядом, учтите, что красная подсветка может создавать эффект “свечения” между соседними отверстиями — лучше делать минимальный зазор в 5 мм.
• Для увеличения срока службы избегайте частых переключений при максимальной нагрузке — лучше использовать контакторы для мощных двигателей.
• При заказе убедитесь, что выбран артикул 36-2595 — аналоги других брендов могут отличаться по форме, глубине или типу подсветки.
