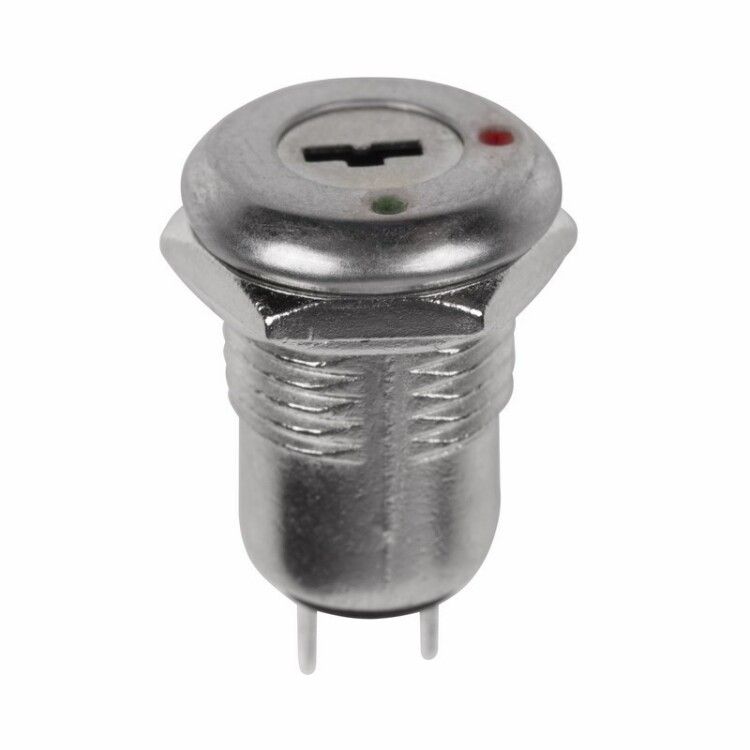

Выключатель ключ 12 250V 0.5А (2с) ON-OFF | 36-4470 REXANT MEET

Выключатель ключевой диаметр 12 мм 250 В 0.5 А (2 контакта) ON-OFF от Rexant - компактное устройство с ключевым управлением для надёжного включения и выключения слаботочных цепей. Артикулы etm36-4470 и 36-4470 подходят для монтажа на панели оборудования, где важна механическая безопасность и устойчивость к случайным срабатываниям.

Назначение и область применения

Выключатель ключевой диаметр 12 мм 250 В 0.5 А (2 контакта) ON-OFF используется для коммутации электрических цепей с напряжением до 250 В переменного и 24 В постоянного тока. Применяется там, где требуется предотвращение неквалифицированного доступа - например, в блоках питания, контроллеров, станках, испытательных стендах, автомобильной аппаратуре и промышленном оборудовании. Ключевое управление исключает случайное включение/выключение, что особенно важно в условиях повышенной нагрузки или в зонах с высокой проходимостью.

Технические характеристики

• Номинальное напряжение: 250 В AC / 24 В DC
• Номинальный ток: 0,5 А
• Тип переключения: ON-OFF (два устойчивых положения)
• Количество контактных групп: одна
• Число контактов в группе: два (размыкание/замыкание одной цепи)
• Фиксация положений: есть - ключ остаётся в выбранном состоянии
• Индикация состояния: отсутствует
• Рабочий температурный диапазон: от –25 C до +75 C
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли
• Механический ресурс: 10 000 циклов включения/выключения
• Габариты: 12×12×20,5 мм
• Цвет корпуса: серый
• Тип монтажа: пайка

Совместимость и монтаж

Выключатель ключевой диаметр 12 мм 250 В 0.5 А (2 контакта) ON-OFF монтируется в отверстие диаметром 12 мм в панели толщиной от 0,8 до 3 мм. Устройство фиксируется за счёт буртика на корпусе - винты и хомуты не требуются. Подключение проводов выполняется методом пайки к выводам на плате. Ключ в комплекте - он не закреплён жестко и может быть заменён при необходимости. Убедитесь, что толщина панели соответствует указанным значениям: слишком тонкая - риск деформации, слишком толстая - невозможность плотной посадки.

Безопасность и стандарты

Степень защиты IP30 обеспечивает защиту от крупных внешних предметов, но не от пыли и влаги - поэтому устройство не предназначено для открытых площадок, сырых помещений или сред с высокой запылённостью. Рабочая температура до +75 C позволяет использовать его внутри закрытых корпусов, где не происходит перегрев. Номинальный ток 0,5 А ограничивает применение только слаботочными цепями - не используйте для управления двигателями, нагревателями или мощными источниками света.

Преимущества

• Уникальная система ключевого управления снижает вероятность несанкционированного вмешательства
• Компактные габариты позволяют устанавливать его даже в ограниченном пространстве
• Простая пайка вместо винтовых клемм уменьшает время сборки и повышает надёжность соединения
• Устойчивые положения обеспечивают четкую визуальную и тактильную обратную связь
• Широкий температурный диапазон делает его пригодным для работы в холодных и жарких помещениях

Ограничения применения

• Не допускается использование в условиях воздействия воды, пара, масла или пыли - IP30 недостаточно для таких сред
• Запрещена работа при токе выше 0,5 А - возможен перегрев и выход из строя
• Не подходит для частого включения/выключения более 10 000 раз - после этого ресурс исчерпан
• Отсутствие индикатора затрудняет определение текущего состояния на расстоянии
• Пайка требует наличия навыков и инструментов - нельзя просто “вкрутить” или “закрепить”

Примеры использования

• Выключение питания в блоке питания сервера или зарядного устройства
• Локальный контроль включения тестового режима на ремонтной станции
• Переключение между рабочими и сервисными режимами в промышленных автоматах
• Энергосбережение в автономных системах - например, отключение датчиков ночью
• Контроль доступа к питанию в учебных лабораториях или мастерских

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр должен быть точно 12 мм, иначе ключевой выключатель будет люфтить или не войдёт
• Используйте термостойкий припой (например, SnAgCu) - температура пайки может достигать 260 C
• Не забудьте подключить оба контакта: один - на вход, второй - на выход; неверное подключение сделает выключатель бесполезным
• Храните ключи отдельно - потеря одного ключа лишает возможность включить устройство
• Для долговечности не применяйте силу при вставке ключа - если не поворачивается, проверьте правильность установки и наличие препятствий
• Если требуется защита от пыли - установите выключатель внутрь герметичного корпуса с уплотнителем
