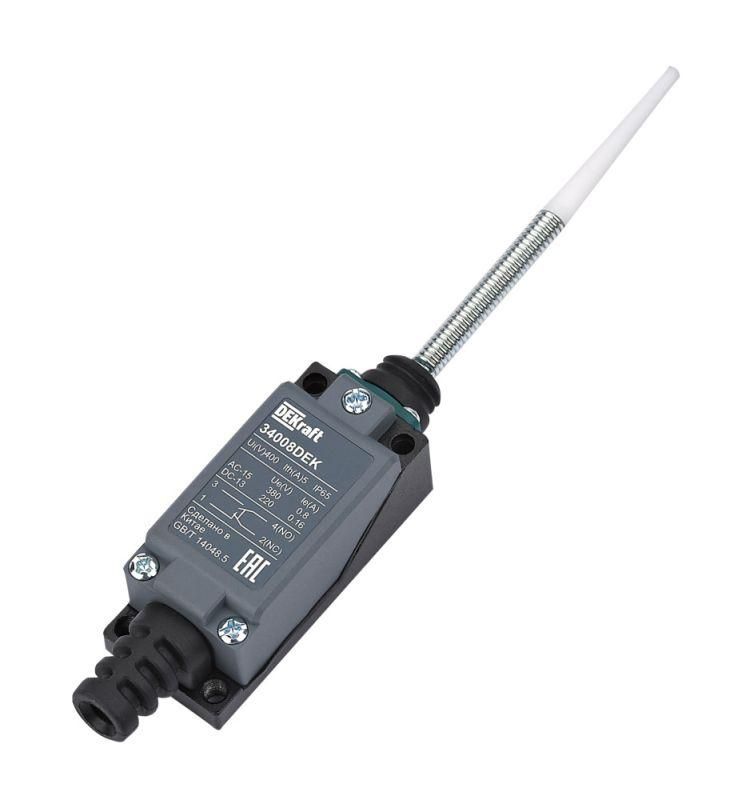

Выключатель концевой 1НО1НЗ пружинный рычаг метал. DEKraft 34008DEK APC

Выключатель концевой металлический 1 нормально открытый 1 нормально закрытый пружинный рычаг от DEKraft (арт. 34008dek) - надёжный коммутационный аппарат для фиксации положений движущихся частей оборудования. Он сочетает два контакта (НО и НЗ) в одном корпусе, обеспечивает мгновенное переключение и устойчив к запылённым, влажным и механически нагруженным условиям.

Назначение и область применения

Выключатель концевой металлический 1 нормально открытый 1 нормально закрытый пружинный рычаг используется для определения предельных положений механизма: например, когда деталь достигает крайней точки движения. Подходит для автоматических линий, станков, конвейеров, шлюзов, дверей и других устройств, где требуется точная фиксация позиций. Применяется в системах безопасности, чтобы остановить оборудование при достижении заданного предела.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) = 2 переключающих контакта
• Номинальный рабочий ток: 0,8 А - подходит для слаботочных цепей управления, не предназначен для силовой нагрузки
• Тип действия: мгновенное переключение - контакт изменяет состояние сразу при воздействии, без задержки
• Элемент управления: гибкий пружинный рычаг - позволяет работать с небольшими углами наклона, снижает риск заедания
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды с любого направления
• Рабочая температура: от –30 C до +70 C - работает в холодных ангарах и жарких цехах
• Подключение: кабельный ввод PG - совместим со стандартными кабелями с наружным диаметром под PG-7, PG-9, PG-11
• Износостойкость: ≥1 млн циклов при DC-13 - рассчитан на длительную работу в частых циклах включения
• Материал корпуса: термопластичный пластик с двойной изоляцией - безопасен, не проводит ток, устойчив к химическим веществам
• Ударопрочность: IK04 - выдерживает удары энергией до 0,35 Дж

Совместимость и монтаж

Выключатель концевой металлический 1 нормально открытый 1 нормально закрытый пружинный рычаг крепится на поверхность оборудования с помощью двух винтов с метрической или самонарезной резьбой. Монтажные отверстия расположены симметрично, позволяют установить устройство в любом удобном положении. Кабельный ввод PG легко адаптируется под стандартные кабели - достаточно затянуть гайку ввода после прокладки провода. Конструкция модульная: внутренние контакты доступны для замены без демонтажа всего устройства.

Безопасность и стандарты

• Соответствует DIN EN 50047 - европейский стандарт на концевые выключатели
• Соответствует ГОСТ IEC 60947-5-1 - требования к управляемым аппаратам в промышленных системах
• Соответствует ГОСТ IEC 60204-1 - требования к электрооборудованию машин и станков
• Функция безопасности реализована: наличие НО+НЗ позволяет использовать в цепях аварийной остановки по принципу “два канала”

Преимущества

• Два контакта в одном корпусе - экономят место и упрощают схему подключения
• Пружинный рычаг вместо жёсткого плунжера - меньше износа, выше надёжность при боковых усилиях
• IP65 + IK04 - выдерживает агрессивные среды: металлургические цеха, пищевые производства, улицы
• Высокая износостойкость - срок службы превышает аналоги с меньшим ресурсом
• Модульная сборка - быстрая замена контактов без замены всего выключателя

Ограничения применения

• Не предназначено для коммутации тока более 0,8 А - нельзя использовать для питания двигателей или мощных потребителей
• Пластиковый корпус не рекомендован для взрывоопасных зон (не сертифицирован по ATEX)
• Пружинный рычаг требует регулярной проверки на деформацию - при постоянных перегрузках возможна потеря упругости
• Не подходит для высокочастотных импульсных сигналов - ограниченная скорость переключения

Примеры использования

• На конвейере: фиксирует окончание перемещения платформы перед срабатыванием следующего этапа
• На двери станка: останавливает работу при открытии защитного кожуха
• В лифте: контролирует положение кабины на верхнем/нижнем этаже
• На роботизированной руке: сигнализирует о достижении крайнего положения поворота

Практические советы

• При монтаже убедитесь, что рычаг свободно двигается - не допускайте трения о соседние детали
• Выбирайте кабель с подходящим внешним диаметром под PG-ввод (обычно 5–8 мм)
• Для работы в условиях вибрации используйте дополнительную фиксацию кабеля
• Перед первым запуском протестируйте срабатывание вручную - проверьте оба контакта (НО и НЗ)
• При замене - отключите питание! Устройство содержит активные контакты даже при отключенном оборудовании
