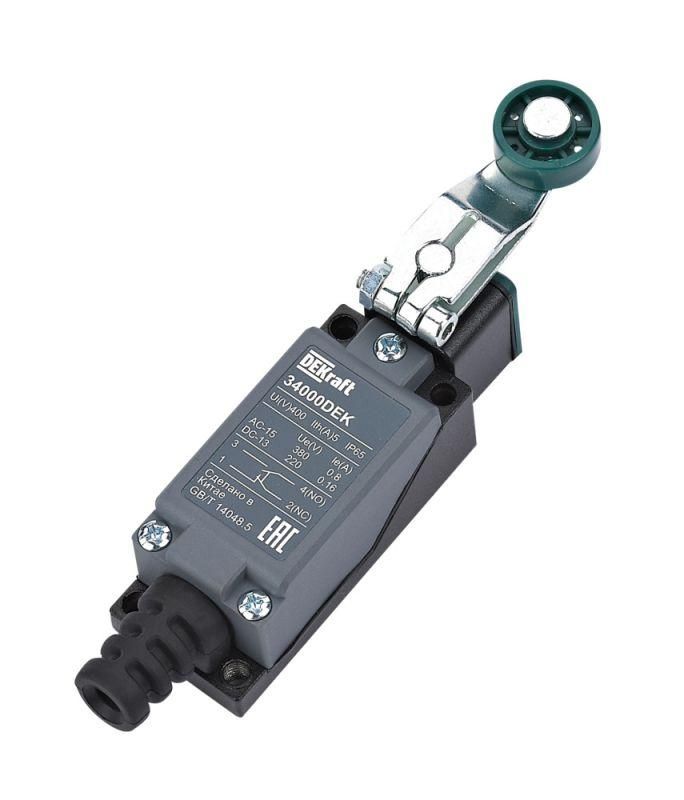

Выключатель концевой 1НО1НЗ ролик. рычаг из термопласта метал. DEKraft 34000DEK APC

Выключатель концевой металлический 1НО1НЗ ролик. рычаг из термопласта от DEKraft (арт. 34000dek) - надёжный коммутационный аппарат для фиксированного позиционирования механизмов в автоматизированных системах. Он сочетает механическую прочность, высокую степень защиты и долговечность при частых срабатываниях.

Назначение и область применения

Выключатель концевой металлический 1НО1НЗ ролик. рычаг из термопласта используется для контроля положения движущихся узлов: перемещений стола, зажимов, люков, дверей, ленточных конвейеров и других устройств с точным позиционированием. Его применяют в промышленном оборудовании, где требуется безопасная остановка при достижении предельного положения. Подходит для работы в агрессивных средах: на заводах, в пищевой, химической и металлургической отраслях.

Технические характеристики

• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - всего 2 переключающих контакта
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия
• Номинальный ток: 0,8 А - подходит для слаботочных цепей управления, не для силовой нагрузки
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Ударостойкость: IK04 - выдерживает удары до 0,35 Дж (соответствует легкому механическому воздействию)
• Рабочая температура: от –30 C до +70 C - работает в холодных цехах и жарких помещениях
• Материал корпуса: термопласт - лёгкий, устойчивый к химическим веществам, с двойной изоляцией
• Подключение: кабельный ввод PG - позволяет использовать кабели с наружным диаметром 5–8 мм
• Электрическая износостойкость: ≥1 млн циклов в классе DC-13 - рассчитан на длительную работу
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой металлический 1НО1НЗ ролик. рычаг из термопласта крепится на поверхность оборудования с помощью двух винтов M4 или M5 - подходят как метрические, так и самонарезные. Монтажные отверстия расположены симметрично, совпадают с требованиями стандарта DIN EN 50047-2020. Кабельный ввод PG обеспечивает герметичное прохождение проводов без дополнительных уплотнителей. Для подключения используйте кабели с медными жилами сечением до 1,5 мм2. Устройство не требует регулировки - после установки рычага достаточно проверить срабатывание при касании.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности ГОСТ IEC 60204-1 (безопасность машин) и ГОСТ IEC 60947-5-1 (концевые выключатели). Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - исключает случайное продолжение движения механизма. Двойная изоляция корпуса снижает риск поражения током даже при повреждении внешней оболочки. Соответствие DIN EN 50047 гарантирует взаимозаменяемость с аналогами европейского производства.

Преимущества

• Роликовый рычаг из термопласта - минимизирует трение, снижает износ деталей, работает плавно даже при высокой скорости
• Модульная конструкция - позволяет легко менять контакты или рычаг без демонтажа всего устройства
• Компактные габариты - удобен для установки в ограниченных пространствах
• Высокая износостойкость - срок службы превышает 1 млн циклов, что снижает затраты на обслуживание
• Защита IP65+IK04 - выдерживает влажность, брызги, пыль и случайные удары

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 0,8 А - для управления двигателями нужна промежуточная реле-контакторная схема
• Термопластовый корпус не выдерживает постоянного контакта с растворителями, маслами и агрессивными химикатами - при работе в таких условиях рекомендовано применение защитных кожухов
• Рычаг с роликом чувствителен к деформациям - не следует использовать на поверхностях с острыми краями или неровностями более 0,5 мм
• Не предназначена для погружения в жидкость - IP65 не означает водонепроницаемость при длительном погружении

Примеры использования

• Остановка конвейера при достижении крайнего положения
• Фиксация двери шкафа станка перед запуском
• Обнаружение наличия изделия на ленте в упаковочной линии
• Контроль положения зажимного механизма в сварочном роботе
• Автоматическое отключение насоса при уровне жидкости ниже заданного

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен двигаться без заклинивания
• Используйте кабель с внутренними жилами в цветовой маркировке - это ускорит диагностику
• При монтаже в вибрационных средах закрепите кабель хомутами, чтобы избежать перегиба у входа
• Для условий с повышенной запылённостью периодически осматривайте ролик - грязь может увеличить момент срабатывания
• При замене убедитесь, что новый выключатель концевой металлический 1НО1НЗ ролик. рычаг из термопласта (арт. 34000dek) имеет ту же функцию и тип подключения - отличаются только маркировка и производитель
