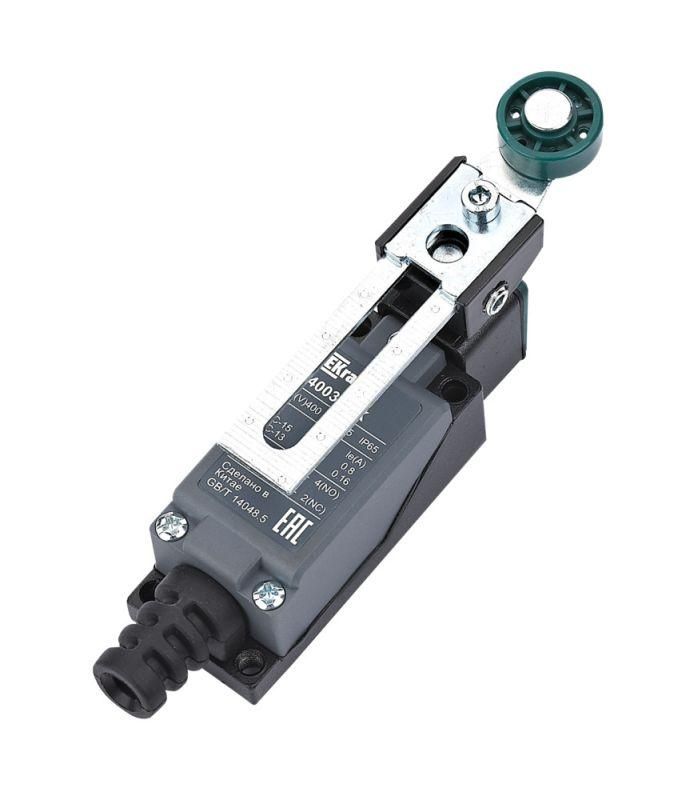

Выключатель концевой 1НО1НЗ ролик. рычаг регулир. длины из термопласта метал. DEKraft 34003DEK APC

Выключатель концевой металлический 1НО1НЗ ролик. рычаг регулируемой длины из термопласта от DEKraft (арт. 34003dek) - надёжный коммутационный аппарат для фиксации положений механизмов в автоматических системах. Он сочетает механическую прочность, высокую степень защиты и долговечность, подходя для работы в агрессивных условиях производства.

Назначение и область применения

Этот выключатель используется для определения предельных положений движущихся частей оборудования - например, когда деталь достигает крайней точки перемещения. Применяется в станках, конвейерах, лифтах, упаковочных машинах и других устройствах с автоматическим управлением. Его функция безопасности позволяет отключить питание при достижении заданного положения, предотвращая аварии и повреждения механизма.

Технические характеристики

• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - всего 2 переключающих контакта
• Номинальный ток: 0,8 А - подходит для слаботочных цепей управления, не для силовой нагрузки
• Тип переключения: мгновенный - контакт изменяет состояние сразу при срабатывании, без задержки
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Ударная прочность: IK04 - выдерживает удары до 0,35 Дж (например, случайные столкновения с деталями)
• Температурный диапазон: от –30 C до +70 C - работает в холодных цехах и жарких зонах
• Износостойкость: минимум 1 млн циклов при DC-13 (слаботочные цепи постоянного тока)
• Подключение: кабельный ввод с резьбой PG - позволяет использовать кабели с внешним диаметром 4–7 мм
• Материал корпуса: термопласт - устойчив к химическому воздействию, не проводит ток
• Стандарты: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой металлический 1НО1НЗ ролик. рычаг регулируемой длины из термопласта крепится на поверхность с помощью двух винтов - метрических (M4/M5) или самонарезных. Монтажные отверстия расположены симметрично, совпадают со стандартными размерами по DIN EN 50047. Кабельный ввод PG обеспечивает герметичное прохождение провода без дополнительных уплотнителей. Регулируемая длина рычага позволяет точно настроить точку срабатывания - достаточно ослабить фиксатор, сместить рычаг и закрутить снова. Устройство не требует наладки после установки.

Безопасность и стандарты

Выключатель соответствует требованиям международных и российских стандартов безопасности: DIN EN 50047, ГОСТ IEC 60947-5-1 (для концевых выключателей) и ГОСТ IEC 60204-1 (безопасность машин). Двойная изоляция корпуса исключает риск поражения током даже при повреждении внутренних элементов. Функция безопасности реализована через НЗ-контакт - при срабатывании он размыкает цепь питания, останавливая механизм.

Преимущества

• Роликовый рычаг снижает трение и износ при контакте с движущимися поверхностями
• Регулируемая длина рычага - удобство настройки без замены детали
• Компактная форма - легко помещается в ограниченном пространстве
• Модульная конструкция - можно заменить только головку или контактную группу, не меняя весь корпус
• Высокая износостойкость - срок службы до 1 миллиона циклов
• Защита IP65+IK04 - устойчив к пыли, брызгам и механическим ударам

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 0,8 А - нельзя использовать для запуска двигателей или нагревателей
• Кабельный ввод PG рассчитан только на кабели 4–7 мм - более толстые провода не войдут
• Термопластовый корпус не выдерживает длительного воздействия растворителей, масел и агрессивных химикатов - в таких случаях требуется дополнительная защита
• Не рекомендован для использования во взрывоопасных зонах - отсутствует сертификат ATEX

Примеры использования

• На конвейере - остановка ленты при достижении изделия крайнего положения
• В станке ЧПУ - фиксация начальной координаты оси
• В шлюзе - контроль положения двери перед запуском цикла
• В подъёмнике - отключение двигателя при достижении верхней/нижней точки

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался - не допускайте перекосов, которые вызывают преждевременный износ ролика
• При использовании в пыльных средах периодически осматривайте контактную группу - хотя IP65 защищает от пыли, попадание крупных частиц может нарушить работу
• Для длинных рычагов используйте дополнительную опору - чтобы избежать прогиба при больших усилиях
• При подключении кабеля убедитесь, что он плотно затянут в ввод PG - иначе нарушится защита IP65
• Выключатель концевой металлический 1НО1НЗ ролик. рычаг регулируемой длины из термопласта от DEKraft (арт. 34003dek) лучше применять там, где важна точность и долговечность - не стоит экономить на этом устройстве в критичных участках системы
