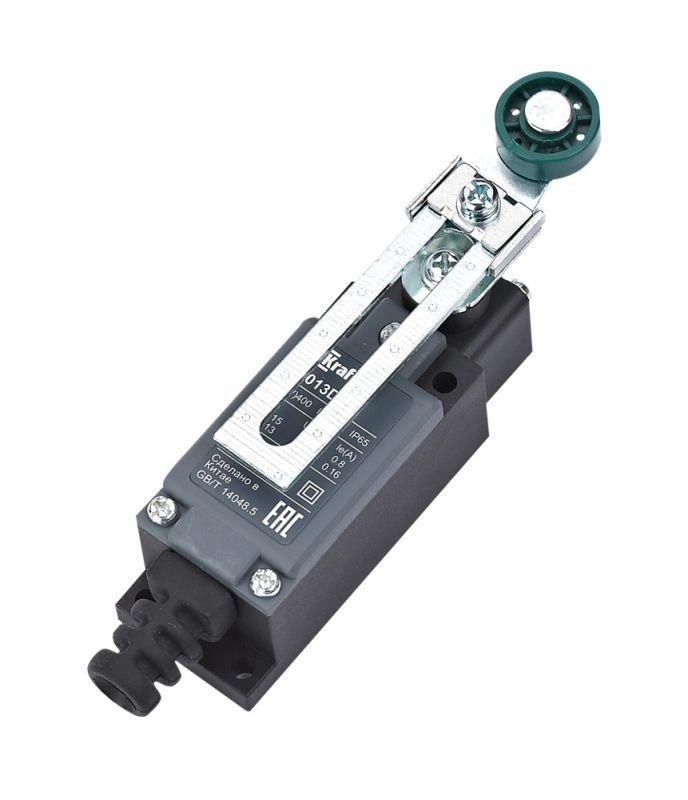

Выключатель концевой 1НО1НЗ ролик. рычаг регулир. длины из термопласта пласт. DEKraft 34013DEK APC

Выключатель концевой DEKRAFT 34013dek - надёжный коммутационный аппарат с роликовым рычагом регулируемой длины, предназначенный для фиксации положений механизмов в автоматизированных системах. Корпус из термопласта, степень защиты IP65 и высокая механическая износостойкость делают его устойчивым к запылённым, влажным и вибрационным условиям.

Назначение и область применения

Выключатель концевой DEKRAFT 34013dek используется для контроля окончания хода движущихся частей оборудования. Он срабатывает при физическом контакте с объектом - например, при достижении предела перемещения стола станка, двери шлюза или ленты конвейера. Подходит для установки на промышленном оборудовании, где требуется точная и безопасная остановка движения.

Технические характеристики

• Тип элемента управления: рычаг с роликом - обеспечивает плавное срабатывание даже при боковом контакте
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) = 2 переключающих контакта
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия, без задержки
• Номинальный ток: 0,8 А - подходит для слаботочных цепей управления, не предназначен для нагрузок выше 1 А
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Материал корпуса: термопласт с двойной изоляцией - устойчив к химическим воздействиям и механическим повреждениям
• Рабочая температура: от –20 C до +70 C - работает в холодных цехах и нагретых зонах
• Электрическая износостойкость: минимум 1 млн циклов в категории DC-13 - долговечен при частых срабатываниях
• Подключение: кабельный ввод PG - позволяет использовать кабели с внешним диаметром, совместимым с стандартными PG-зажимами
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой DEKRAFT 34013dek крепится на поверхность оборудования с помощью двух винтов - метрических (M4–M6) или самонарезных. Монтажные отверстия расположены с учётом стандарта DIN EN 50047-2020, что гарантирует взаимозаменяемость с аналогами других производителей. Кабельный ввод PG позволяет подключить провод с диаметром 4–7 мм. Регулируемая длина рычага даёт возможность адаптировать положение срабатывания под конкретную геометрию механизма.

Безопасность и стандарты

Устройство соответствует требованиям безопасности ГОСТ IEC 60204-1 (безопасность машин) и ГОСТ IEC 60947-5-1 (концевые выключатели). Функция безопасности реализована через наличие НЗ-контакта - при отказе системы или обрыве цепи выключатель остаётся в аварийном состоянии, что исключает неконтролируемое продолжение работы. Ударопрочность IK04 подтверждает способность выдерживать случайные удары до 0,35 Дж.

Преимущества

• Регулируемый рычаг с роликом снижает риск заклинивания и увеличивает срок службы при многократных контактах
• Термопластовый корпус с двойной изоляцией исключает пробой и повышает безопасность при работе в сырых условиях
• Модульная конструкция позволяет легко менять внутренние контакты без замены всего устройства
• Компактные габариты позволяют устанавливать выключатель там, где мало места
• Высокая износостойкость (1 млн циклов) снижает затраты на техобслуживание

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 0,8 А ограничивает применение только в цепях управления
• Не рекомендован для постоянного погружения в жидкости - IP65 не обеспечивает герметичность при длительном подводе
• Рабочая температура ниже –20 C может вызвать хрупкость термопласта - в крайне холодных условиях требуются проверки
• Кабельный ввод PG требует наличия подходящего кабеля - нельзя использовать жесткие провода без гибкой оплетки

Примеры использования

• Остановка стола ЧПУ-станка при достижении крайнего положения
• Фиксация положения двери в шлюзе производственной линии
• Контроль завершения подъёма платформы элеватора
• Обнаружение открытия/закрытия люка на конвейере
• Автоматическое отключение насоса при уровне жидкости в ёмкости

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался - не допускайте трения о детали корпуса
• Используйте кабель с гибкой изоляцией и экранированием, особенно в местах с сильными помехами
• При монтаже на вибрирующем оборудовании используйте антивибрационные прокладки
• Регулируйте длину рычага так, чтобы срабатывание происходило с минимальным усилием - это продлит жизнь механизму
• Проверяйте целостность контактов каждые 50 тыс. циклов - при частом использовании возможен износ
