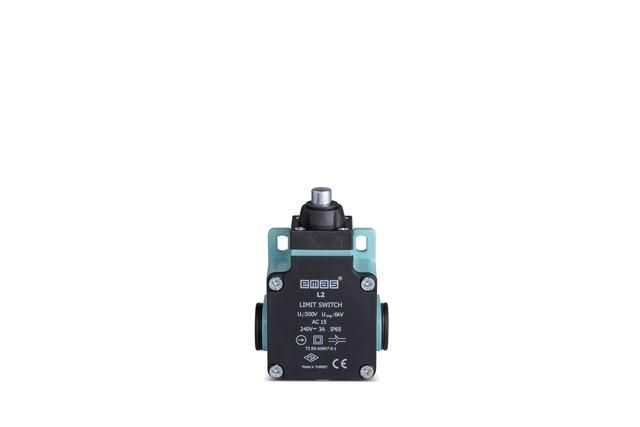

Выключатель концевой быстрого переключения линейный 1-но направленный с пластмас. консолью и стальным плунжером (1НО+1НЗ) EMAS L2K13PUM211

Выключатель концевой линейный 1-но направленный с пластмассовой консолью и стальным плунжером (1НО+1НЗ) от бренда EMAS (артикул l2k13pum211) предназначен для точного фиксирования положений механизмов в автоматизированных системах. Он сочетает механическую надёжность и электрическую устойчивость, что делает его подходящим для промышленного оборудования, где важна долговечность и стабильность работы.

Назначение и область применения

Этот выключатель используется для определения крайних положений движущихся частей машин - например, когда деталь достигает предела хода. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах с линейным перемещением. Применяется в цепях управления с нагрузкой до 3 А переменного тока, соответствует классу коммутационной нагрузки АС15 - то есть рассчитан на управление слаботочными катушками контакторов и реле.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Рабочее напряжение: 240 В AC (максимальное - 250 В AC)
• Рабочий ток: 3 А AC
• Механический ресурс: 10 000 000 операций
• Электрический ресурс: 1 000 000 операций
• Максимальная частота операций: 6000 в час
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP64 - защищён от пыли и брызг воды со всех сторон
• Электрическая прочность диэлектрика: 2500 В AC (1 мин)
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)

Совместимость и монтаж

Выключатель имеет линейную форму и крепится через отверстия в корпусе. Консоль выполнена из пластмассы - она снижает риск повреждения детали при ударе, а стальной плунжер обеспечивает жесткость и долговечность при многократном воздействии. Для монтажа требуется свободный доступ к зоне срабатывания. Установка возможна в любом положении, но рекомендуется избегать вертикального расположения снизу вверх, чтобы исключить попадание крупной пыли внутрь механизма. Диаметр плунжера и посадочные размеры не указаны - перед монтажом проверьте совместимость с конструкцией машины.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств контроля положения в промышленной автоматизации. Выдерживает испытание на электрическую прочность изоляции 2500 В AC - это гарантирует безопасность при работе в условиях высоких помех. Класс защиты IP64 позволяет использовать его в средах с повышенной запылённостью и возможностью случайного попадания брызг воды.

Преимущества

• Высокий механический ресурс - подходит для интенсивных режимов работы
• Комбинированная контактная группа (1НО+1НЗ) даёт гибкость в проектировании цепей управления
• Пластмассовая консоль снижает уровень шума и износ при контакте
• Стальной плунжер устойчив к деформациям даже при длительных нагрузках
• Умеренный рабочий ток (3 А) позволяет напрямую коммутировать малые нагрузки без промежуточных реле

Ограничения применения

• Не предназначены для работы при температуре ниже –5 C или выше +40 C - возможна потеря герметичности или изменение характеристик материалов
• Не следует применять в агрессивных средах: пар, кислоты, растворители - они могут повредить пластиковую консоль
• Частота более 6000 операций/час может сократить срок службы контактов
• Не подходит для коммутации мощных двигателей или нагревателей - только для слаботочных цепей (АС15)

Примеры использования

• Фиксация конца движения стола фрезерного станка
• Определение наличия изделия на конвейере
• Контроль положения двери шлюза в пищевой промышленности
• Остановка подъёмника при достижении верхней точки
• Сигнализация закрытия люка в оборудовании с защитой IP64

Практические советы

• Перед установкой проверьте, чтобы плунжер мог свободно двигаться без заеданий - даже небольшой перекос может вызвать преждевременный выход из строя
• Если оборудование работает в условиях вибраций, используйте дополнительную фиксацию корпуса
• Для продления срока службы не допускайте прямого контакта плунжера с острыми кромками - лучше установить мягкий упор
• При замене убедитесь, что новый выключатель EMAS l2k13pum211 имеет ту же контактную группу (1НО+1НЗ) и аналогичные параметры тока
• Не открывайте корпус - он не предназначен для сервисного обслуживания; при отказе замените полностью
