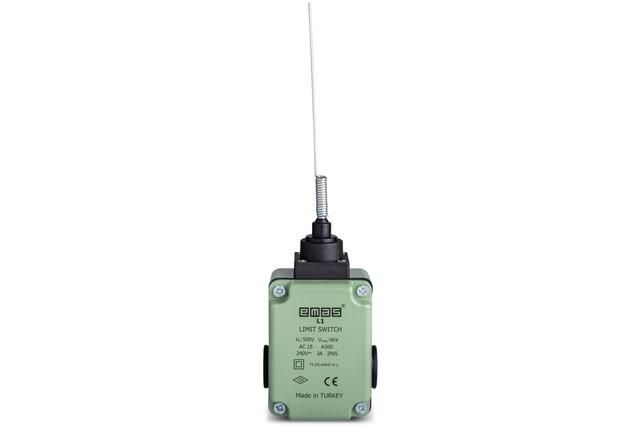

Выключатель концевой быстрого переключения многонаправленный с пластмас. консолью и стальной пружиной (1НО+1НЗ) EMAS L1K13SOM101

Выключатель концевой многонаправленный с пластмассовой консолью и стальной пружиной (1НО+1НЗ) от бренда EMAS, артикул l1k13som101 - это надёжный механический переключатель для фиксированной точки остановки или изменения направления движения оборудования. Применяется там, где требуется точная и долговечная коммутация слаботочных цепей управления.

Назначение и область применения

Выключатель концевой многонаправленный с пластмассовой консолью и стальной пружиной (1НО+1НЗ) используется для автоматического замыкания или размыкания электрических цепей при достижении механизмом заданной позиции. Подходит для систем с упорами: конвейеры, лифты, станки, шлюзы, автоматические ворота. Контакты 1НО (нормально открытый) и 1НЗ (нормально закрытый) позволяют реализовать базовые логические схемы управления без дополнительных реле.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (1 мин)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Механический ресурс: 10 млн операций (мин.)
• Электрический ресурс: 1 млн операций (мин.)
• Частота операций: до 1800–3000 в час
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP65 (полная защита от пыли, струй воды)
• Сечение кабеля: 1,5–2,5 мм2
• Ввод кабеля: PG13,5 (для трёх кабелей одновременно)
• Изоляция: двойная
• Корпус: алюминий
• Консоль: пластмассовая, многонаправленная
• Пружина: стальная, для обеспечения чёткого срабатывания
• Стандарт: IEC 947 / TS EN 60947-5-1 / VDE 0660

Совместимость и монтаж

Устройство совместимо с любыми системами, использующими стандартные концевые выключатели с габаритными размерами по DIN. Установка осуществляется на жесткую поверхность с помощью болтовых креплений. Консоль позволяет регулировать угол срабатывания в нескольких плоскостях - достаточно повернуть её в нужную сторону перед фиксацией. Ввод кабеля через PG13,5 позволяет использовать кабель сечением 1,5–2,5 мм2. Блок контактов съёмный - можно менять без демонтажа всего устройства. Для монтажа не требуются специальные инструменты, кроме отвертки и ключа под PG-ввод.

Безопасность и стандарты

Выключатель соответствует международным требованиям безопасности IEC 60947-5-1 и VDE 0660. Двойная изоляция снижает риск поражения током даже при повреждении внешней оболочки. Диэлектрическая прочность: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами. Номинальное напряжение изоляции 2500 В гарантирует безопасную работу в условиях возможных импульсов. Соответствие стандарту подтверждает допустимость применения в промышленных системах управления.

Преимущества

• Высокая механическая долговечность - до 10 миллионов срабатываний
• IP65 защищает от пыли и водяных струй - подходит для сырых и запылённых сред
• Съёмный контактный модуль - упрощает ремонт и замену без полного демонтажа
• Многонаправленная консоль - позволяет точно настроить положение срабатывания без переустановки корпуса
• Стальная пружина обеспечивает чёткое, быстрое и предсказуемое срабатывание
• Алюминиевый корпус - устойчив к деформации, рассеивает тепло, не подвержен коррозии

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или хрупкость пластика
• Максимальный ток 3 А - нельзя применять для управления силовыми нагрузками (например, двигателями напрямую)
• Подходит только для цепей управления (AC15), не для мощных нагрузок типа AC1
• Не рекомендован для взрывоопасных зон - отсутствует сертификат ATEX
• Кабельный ввод PG13,5 ограничен по количеству и диаметру проводов - не подходит для кабелей >2,5 мм2

Примеры использования

• На конвейере - остановка ленты при достижении крайнего положения
• В лифте - сигнал о достижении этажа
• На станке ЧПУ - фиксация начального положения оси
• В автоматических воротах - контроль полного открытия/закрытия
• В системах подачи материалов - прекращение подачи при заполнении ёмкости

Практические советы

• Перед установкой проверьте, чтобы упор механизма действовал именно на консоль, а не на корпус - иначе есть риск повреждения внутренних элементов
• При настройке угла срабатывания не перегибайте консоль более чем на 90° - это может вызвать микротрещины в пластике
• Для длительной службы избегайте частых ударных нагрузок - хотя ресурс высокий, экстремальные импульсы сокращают срок службы пружины
• При подключении кабеля используйте наконечники - это исключит окисление и плохой контакт в условиях вибрации
• Если устройство работает в условиях повышенной влажности, периодически проверяйте герметичность ввода - особенно после мойки оборудования
• При замене контактов всегда отключайте питание - даже при малом токе 3 А возможна дуга при размыкании под нагрузкой
