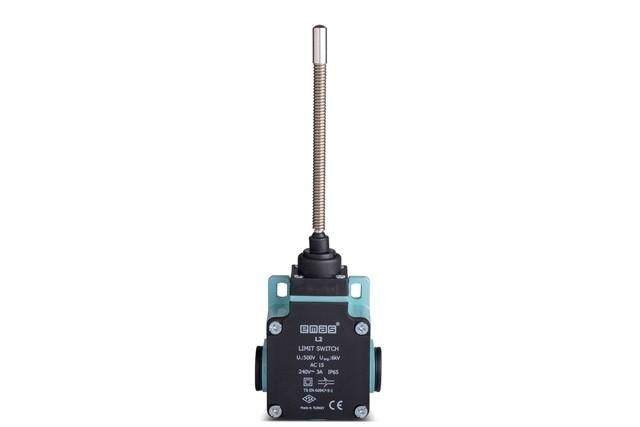

Выключатель концевой быстрого переключения многонаправленный с пластмас. консолью и стальной пружиной наконечником (1НО+1НЗ) EMAS L2K13SOM102

Выключатель концевой многонаправленный с пластмассовой консолью и стальной пружиной (1НО+1НЗ) от бренда EMAS - надёжный коммутирующий элемент для фиксированного определения положения движущихся частей оборудования. Артикул L2K13SOM102 подходит для задач автоматизации, где важна точность срабатывания и устойчивость к механическим нагрузкам.

Назначение и область применения

Этот выключатель используется для регистрации окончания движения механизма - например, когда деталь достигает крайнего положения. Он срабатывает при контакте с толкателем, замыкая или размыкая электрическую цепь. Применяется на станках, конвейерах, шлюзах, лифтах, системах подачи материалов и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Консоль: из прочной пластмассы - устойчива к ударным нагрузкам и химическим воздействиям
• Пружина: стальная, обеспечивает восстановление исходного положения после срабатывания
• Многонаправленность: позволяет регулировать угол подхода толкателя - до 45° в любую сторону
• Рабочий ход: ограничен конструкцией консоли, рассчитан на минимальную силу нажатия
• Материал корпуса: термостойкий композит, не проводит ток

Совместимость и монтаж

Устанавливается на раму, стенку или кронштейн с помощью двух крепёжных отверстий в основании. Клеммы для подключения проводов доступны сбоку - удобны для монтажа в плотном пространстве. Подключение выполняется кабелем сечением до 1,5 мм2. Убедитесь, что посадочная поверхность плоская и жёстко зафиксирована - вибрация снижает срок службы.

Преимущества

• Пластмассовая консоль не деформируется при длительной эксплуатации, сохраняет геометрию
• Стальная пружина гарантирует долговечность даже при частых срабатываниях
• Многонаправленный механизм уменьшает требования к точности установки толкателя
• Комбинированные контакты (НО+НЗ) позволяют использовать один прибор вместо двух
• Низкая чувствительность к перекосам - работает даже при небольших отклонениях оси

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью или постоянным попаданием воды - отсутствует указание класса защиты IP
• Не рекомендован для взрывоопасных зон - нет сертификатов ATEX/IECEx
• Максимальная рабочая температура не указана; при использовании выше +60C возможна потеря герметичности и деформация пластика
• Не следует применять там, где требуется быстрое срабатывание (<10 мс) - время реакции зависит от механики консоли

Примеры использования

• На ленточном конвейере - фиксирует достижение грузом конца пути перед остановкой
• В станке с ЧПУ - сигнализирует о возвращении инструмента в начальное положение
• В дверях шлюза - отключает питание при полном открытии/закрытии
• На подъёмнике - предотвращает перегрузку при достижении верхней точки

Практические советы

• Перед установкой проверьте свободный ход толкателя - он не должен задевать другие детали
• Используйте защитные кожухи, если есть риск повреждения консоли острыми предметами
• При монтаже в условиях вибраций - затягивайте крепления с моментом 0,8–1,2 Нм
• Для контроля работоспособности - используйте тестер на замыкание/размыкание контактов при нажатии
• Артикул L2K13SOM102 совместим со всеми типами кабельных вводов с резьбой M16x1,5 - можно менять без замены всего прибора
