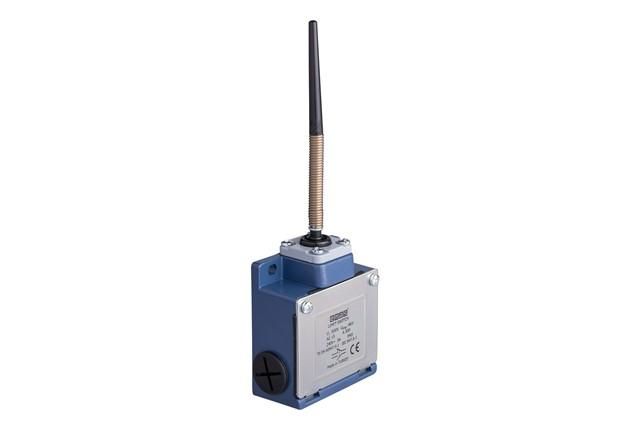

Выключатель концевой быстрого переключения многонаправленный с пластмас. консолью стальной пружиной накнечник-конус (1НО+1НЗ) EMAS L53K13SOP101

Выключатель концевой многонаправленный быстрого переключения с пластмассовой консолью, стальной пружиной и пластмассовым наконечником-конусом (1НО+1НЗ) от бренда EMAS, артикул l53k13sop101 - надёжный коммутационный элемент для фиксированного определения положения движущихся частей оборудования. Применяется там, где требуется точная и быстрая реакция на механический контакт, например на конвейерах, станках или автоматических линиях.

Назначение и область применения

Этот выключатель предназначен для регистрации окончания движения механизма - когда деталь или рычаг задевает наконечник-конус. Он моментально переключает контакты, передавая сигнал в систему управления. Подходит для установки на оборудование с высокой скоростью перемещения, где важна скорость срабатывания и устойчивость к вибрациям. Часто используется в пищевой, фармацевтической и металлообрабатывающей промышленности.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Механизм переключения: быстрое действие - обеспечивает минимальную задержку между контактом и срабатыванием
• Консоль: из прочной пластмассы - устойчива к химическим воздействиям и не проводит ток
• Пружина: стальная - гарантирует восстановление исходного положения после срабатывания
• Наконечник: пластмассовый конус - снижает риск повреждения детали при ударе, не царапает поверхности
• Рабочий ход: ограничен конструкцией конуса - требует точного регулирования расстояния до объекта

Совместимость и монтаж

Устанавливается на раму, корпус или кронштейн с помощью двух крепёжных отверстий. Кабельный вход рассчитан на стандартные провода сечением до 1,5 мм2. Для подключения используйте клеммы внутри корпуса - они защищены от случайного касания. Убедитесь, что посадочное место позволяет свободно двигаться консоли без трения о соседние элементы. Максимальный угол отклонения консоли - около 45°; превышение может привести к выходу из строя.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленной среды. Нет указаний на сертификацию по конкретным стандартам (IEC/EN), поэтому при проектировании системы учтите местные нормы. Конструкция не имеет взрывозащиты - не применяйте в зонах с горючими газами или пылью.

Преимущества

• Быстрое переключение - минимизирует вероятность пропуска сигнала при высокой скорости
• Пластмассовая консоль и наконечник - не вызывают искр, безопасны вблизи чувствительных материалов
• Стальная пружина - долговечна, не теряет упругость даже при частых срабатываниях
• Компактная форма - легко интегрируется в плотные конструкции

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в жидкость - герметичность не обеспечивается
• Пластмассовые части не выдерживают температур выше +80 C - избегайте нагрева от сварочных работ или близко расположенных нагревателей
• Наконечник-конус не подходит для очень мягких поверхностей - может деформироваться при давлении более 5 Н
• Не рекомендуется использовать в условиях сильной запылённости без внешней защиты - пыль может затруднять возврат консоли

Примеры использования

• Фиксация положения стола на фрезерном станке - при достижении крайнего положения выключатель l53k13sop101 отключает двигатель
• Обнаружение наличия изделия на конвейере - деталь задевает наконечник, и система получает сигнал о прохождении
• Определение закрытия люка на упаковочной машине - срабатывает при полном прилегании крышки

Практические советы

• Перед установкой проверьте, чтобы консоль могла свободно отклоняться - не допускайте её соприкосновения с другими деталями
• Настройте расстояние срабатывания так, чтобы наконечник касался объекта слегка - слишком жёсткий контакт ускоряет износ
• При использовании в вибрирующих средах дополнительно закрепите корпус с помощью виброизолирующих прокладок
• Не используйте силу для принудительного возврата консоли - она должна возвращаться сама благодаря пружине
• Проверяйте состояние наконечника каждые 5–10 тыс. срабатываний - при появлении трещин или сколов замените выключатель EMAS l53k13sop101
