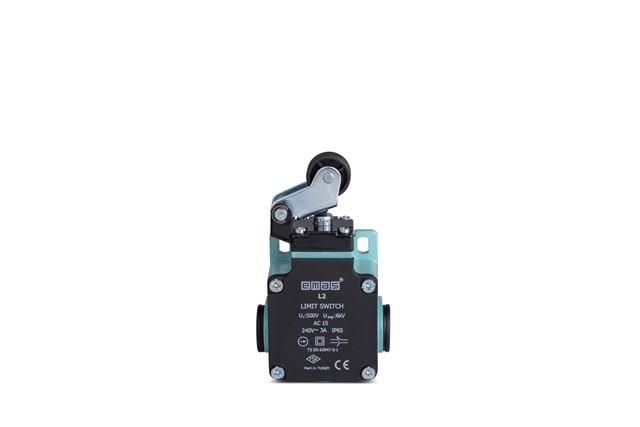

Выключатель концевой быстрого переключения угловой 1-но направленный с алюм. консолью и пластмас. роликом Ф22мм 1НО+1НЗ EMAS L2K13MIP211

Выключатель концевой угловой 1-направленный с алюминиевой консолью и пластиковым роликом Ф22 мм 1НО+1НЗ EMAS (артикул l2k13mip211) предназначен для фиксации положения движущихся частей оборудования - например, дверей, платформ или рычагов - с помощью механического контакта. Благодаря прочной алюминиевой консоли и устойчивому ролику, он надёжно работает в условиях вибраций и повышенной запылённости.

Назначение и область применения

Этот выключатель используется там, где требуется зафиксировать окончание движения механизма в одном направлении. Он активируется при касании ролика с препятствием - тогда переключаются контакты. Подходит для автоматизированных линий, транспортеров, станков, шлюзов, лифтовых систем и других устройств с линейным или поворотным перемещением.

Технические характеристики

• Тип: угловой, односторонний
• Контакты: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: пластиковый, диаметром 22 мм
• Консоль: алюминиевая, жесткая, устойчивая к деформациям
• Механизм: механический, без электроники
• Угол действия: фиксированная ось ролика - активация происходит только при ударе с одной стороны

Совместимость и монтаж

Выключатель крепится на раму или корпус оборудования через отверстия в основании консоли. Для установки необходимы болты M4–M5. Учитывайте посадочную высоту - консоль выступает из точки крепления, поэтому нужен свободный зазор минимум 30 мм вдоль направления движения. Кабель подводится снизу - место входа защищено резиновым уплотнителем. Напряжение и ток коммутируемых цепей должны соответствовать допустимым значениям контактов (указаны в паспорте устройства).

Преимущества

• Алюминиевая консоль обеспечивает долговечность даже при постоянных нагрузках и вибрациях
• Пластиковый ролик снижает уровень шума при контакте и не царапает поверхности
• Комбинация 1НО+1НЗ позволяет использовать один прибор для управления двумя цепями - например, остановить двигатель и включить сигнал
• Простая конструкция требует минимального обслуживания

Ограничения применения

• Не предназначена для работы в средах с химически агрессивными жидкостями - материал ролика и корпуса не рассчитан на контакт с растворителями, маслами или кислотами
• Не рекомендуется применять при температуре ниже –20 C - пластик становится хрупким
• Ролик не подходит для очень быстрого движения (>2 м/с): возможна потеря контакта или преждевременный износ
• Не является взрывозащитным - нельзя использовать во взрывоопасных зонах без дополнительной защиты

Примеры использования

• На конвейере: фиксирует крайнее положение грузовой платформы перед остановкой
• В дверном механизме: определяет полное закрытие люка или шлюза
• На станке: сигнализирует о достижении рабочего предела инструмента
• В системе подъёмника: контролирует верхнюю точку подъёма

Практические советы

• Перед установкой проверьте, что направление движения совпадает с осью ролика - иначе контакт не сработает
• Избегайте попадания металлической стружки или крупных частиц между роликом и поверхностью - они могут вызвать заедание
• При длительной работе в пыльных условиях периодически протирайте ролик сухой тряпкой
• Если требуется регулировка положения - используйте угол консоли; он не меняется, поэтому выбирайте правильную ориентацию при монтаже
• Для замены - достаточно открутить два болта: выключатель EMAS l2k13mip211 легко демонтируется без инструментов специального назначения
