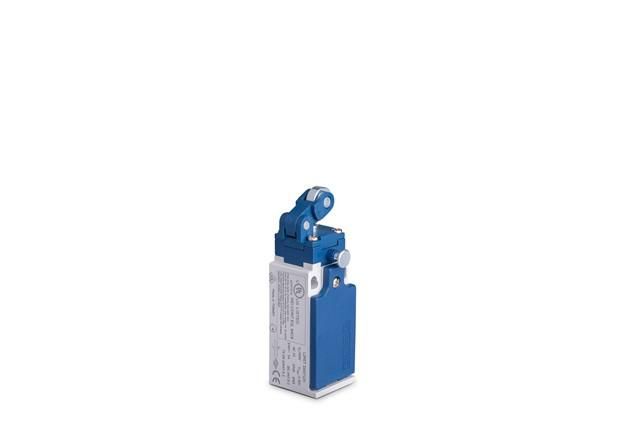

Выключатель концевой быстрого переключения угловой 1-но направленный с пластмас. консолью и метал. роликом Ф14мм (1НО+1НЗ) EMAS L5K13MIM311R

Выключатель концевой угловой 1-направленный с пластмассовой консолью и металлическим роликом Ф14 мм (1НО+1НЗ) от бренда EMAS - это надёжный механический переключатель для фиксированной фиксации положений движущихся элементов в автоматизированных системах. Артикул l5k13mim311r обеспечивает коммутацию цепей управления с двумя контактными группами: нормально замкнутой и нормально разомкнутой.

Назначение и область применения

Выключатель концевой угловой используется для регистрации достижения объектом заданного положения - например, когда деталь на конвейере доезжает до предела хода, или когда механизм завершает цикл. Он активируется упором, который давит на ролик, вызывая переключение контактов. Подходит для работы в системах с малой и средней нагрузкой: станки, шлюзы, лифты, автоматические ворота, упаковочные линии. Применяется исключительно в цепях управления, а не силовых.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (выдерживается 1 мин)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диапазон рабочих частот: до 1800–3000 операций в час
• Механический ресурс: 1 000 000 циклов (мин.)
• Электрический ресурс: 1 000 000 циклов (мин.)
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Площадь сечения кабеля: 1,5–2,5 мм2
• Тип ввода кабеля: PG13,5 (для трёх кабелей одновременно)
• Класс коммутации: AC15 - для управляемых цепей с индуктивной нагрузкой
• Диэлектрическая прочность: между корпусом и контактами - 2000 В; между разомкнутыми контактами - 1500 В

Совместимость и монтаж

Устройство совместимо с любыми стандартными креплениями, соответствующими габаритным размерам классических угловых концевиков. Установка осуществляется через два крепёжных отверстия в корпусе. Кабель вводится через герметичный ввод PG13,5 - допускается прокладка до трёх проводов одновременно. Для подключения используйте жилы сечением 1,5–2,5 мм2. Съёмный блок контактов позволяет менять коммутирующие элементы без замены всего устройства. Направление действия - одностороннее: активация происходит только при нажатии на ролик с одной стороны.

Безопасность и стандарты

Выключатель концевой EMAS l5k13mim311r соответствует требованиям международного стандарта IEC 60947-5-1 (EN 60947-5-1, VDE 0660). Обеспечена двойная изоляция, что снижает риск поражения током даже при повреждении внешнего корпуса. Конструкция защищена от попадания пыли и водяных струй - безопасна для использования в условиях повышенной влажности и запылённости.

Преимущества

• Пластмассовая консоль устойчива к коррозии и не деформируется при длительном использовании
• Металлический ролик Ø14 мм обеспечивает долгий срок службы при многократных ударных нагрузках
• Съёмный контактный модуль упрощает обслуживание и ремонт
• Герметичный ввод PG13,5 исключает необходимость дополнительной герметизации кабеля
• Высокий ресурс (1 млн циклов) снижает затраты на замену и простои

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности и изменение характеристик материалов
• Не рассчитан на работу в агрессивных средах: кислоты, щёлочи, растворители - могут повредить пластиковый корпус
• Не следует использовать в цепях мощностью более 3 А или напряжением свыше 240 В переменного тока
• Из-за одностороннего действия требует точной регулировки положения упора - не подходит для двухсторонних срабатываний

Примеры использования

• Фиксация крайнего положения стола фрезерного станка
• Определение окончания движения заслонки в системе вентиляции
• Контроль положения двери элеватора при её полном открытии/закрытии
• Остановка конвейера при достижении продуктом контрольной точки

Практические советы

• Перед монтажом проверьте, чтобы угол установки позволял ролику свободно взаимодействовать с упором - искривление консоли снижает надёжность срабатывания
• При подключении кабеля соблюдайте минимальную длину входящего участка - не менее 10 см - чтобы избежать перегиба внутри корпуса
• Для условий с высокой вибрацией рекомендуется дополнительно закрепить устройство антивибрационными прокладками
• Проверяйте состояние ролика каждые 100 тыс. циклов - при появлении забоин или износа поверхности замените его, чтобы сохранить точность срабатывания
• Артикул l5k13mim311r можно заменить аналогом только при совпадении всех параметров: тип контактов, степень защиты, ввод кабеля и температурный режим
