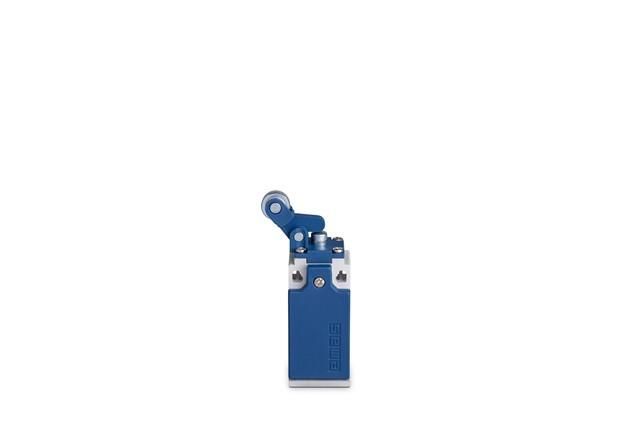

Выключатель концевой медленного переключения угловой 1-но направленный с пластмас. консолью упором и метал. роликом Ф14мм (1НО+1НЗ) EMAS L5K23MIM411

Выключатель концевой угловой однонаправленный с пластмассовой консолью, упором и металлическим роликом Ф14мм (1НО+1НЗ) EMAS - это надёжный механический переключатель для фиксированной фиксации положений движущихся элементов в автоматизированных системах. Артикул l5k23mim411 обеспечивает коммутацию цепей управления с высокой долговечностью и защищённым исполнением.

Назначение и область применения

Выключатель концевой угловой однонаправленный с пластмассовой консолью, упором и металлическим роликом Ф14мм (1НО+1НЗ) EMAS используется для автоматического включения или отключения электрических цепей при достижении механизмом заданной точки движения. Подходит для работы с упорами на конвейерах, станках, шлюзах, лифтах, автоматических дверях и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (выдерживается 1 минуту)
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Диапазон применения: AC15 (для управляемых нагрузок, таких как катушки реле, маломощные двигатели)
• Механический ресурс: минимум 1 000 000 операций
• Электрический ресурс: минимум 1 000 000 операций
• Частота операций: до 1800–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Сечение кабеля: 1,5–2,5 мм2
• Ввод кабеля: PG13,5 (возможно подключение трёх кабелей)
• Диэлектрическая прочность: между корпусом и контактами - 2000 В, между разомкнутыми контактами - 1500 В переменного тока
• Упорный ролик: металл, диаметром 14 мм
• Консоль: пластмассовая, угловая форма
• Корпус: классический пластиковый, с двойной изоляцией
• Контактный блок: съёмный, для удобного обслуживания

Совместимость и монтаж

Выключатель концевой угловой однонаправленный с пластмассовой консолью, упором и металлическим роликом Ф14мм (1НО+1НЗ) EMAS соответствует стандартным габаритам и установочным размерам, что позволяет использовать его вместо аналогичных моделей других производителей. Установка осуществляется через крепёжные отверстия в корпусе. Для подключения используйте кабель сечением 1,5–2,5 мм2, ввод которого выполнен через резьбовой патрубок PG13,5. Съёмный контактный блок можно демонтировать без инструментов - это упрощает замену при выходе из строя. Убедитесь, что угол установки совпадает с направлением действия упора - ролик должен свободно качаться без заклинивания.

Безопасность и стандарты

Выключатель концевой угловой однонаправленный с пластмассовой консолью, упором и металлическим роликом Ф14мм (1НО+1НЗ) EMAS соответствует требованиям стандарта IEC 60947-5-1 (EN 60947-5-1, VDE 0660). Применение двойной изоляции и повышенной диэлектрической прочности обеспечивает безопасную работу в условиях возможных скачков напряжения. Соответствие IP65 гарантирует надёжную работу в запылённых и влажных средах, где обычные выключатели могут выйти из строя.

Преимущества

• Высокий ресурс - 1 млн операций как механических, так и электрических - снижает затраты на обслуживание
• Съёмный контактный блок позволяет менять только повреждённую часть, а не весь выключатель
• Пластмассовая консоль снижает риск повреждения детали при ударе, сохраняя функциональность
• Металлический ролик Ø14 мм обеспечивает плавное скольжение даже при наличии грязи или микроскопических деформаций упора
• IP65 защищает от внешних факторов - идеально для промышленных условий
• Поддержка трёх кабелей в одном вводе упрощает проводку в плотных компоновках

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - экстремальные условия требуют специальных решений
• Номинальный ток 3 А ограничен - нельзя применять для прямого управления мощными двигателями или нагревателями
• Ролик работает только при одностороннем воздействии - не подходит для двухнаправленных упоров
• Пластиковая консоль чувствительна к химически активным веществам - избегайте контакта с растворителями, маслами и агрессивными жидкостями
• Не рекомендован для частых импульсных нагрузок свыше 3000 операций в час - это снизит срок службы контактов

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ перед началом цикла обработки
• Определение завершения прохода ленты на конвейере для запуска следующего этапа
• Автоматическое отключение двери элеватора при полном открытии
• Контроль положения заслонки в системе вентиляции
• Остановка механизма при достижении предела хода в автоматической линии сборки

Практические советы

• Перед установкой проверьте, чтобы упор точно попадал на середину ролика - смещение вызывает преждевременный износ
• Используйте кабель с жилами из меди и качественной изоляцией - сечение 1,5–2,5 мм2 выбрано для минимального нагрева при 3 А
• При монтаже в местах с вибрацией закрепите выключатель дополнительно хомутами или антивибрационными прокладками
• Проверяйте состояние контактов каждые 100–150 тыс. операций - особенно при работе с индуктивными нагрузками
• При необходимости замены контактов - отсоедините питание, снимите крышку и выньте блок - всё делается без откручивания корпуса
• Артикул l5k23mim411 совместим с большинством стандартных кронштейнов и креплений для выключателей EMAS - не требуется адаптеров
