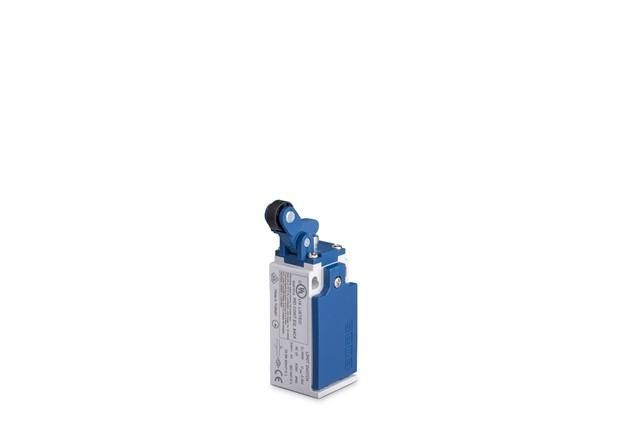

Выключатель концевой быстрого переключения угловой 1-но направленный с пластмас. консолью упором и роликом Ф14мм (1НО+1НЗ) EMAS L5K13MIP411

Выключатель концевой угловой 1-направленный с пластмассовой консолью, упором и роликом Ф14 мм (1НО+1НЗ) от бренда EMAS, артикул L5K13MIP411 - это надёжный коммутирующий элемент для фиксированного определения положения движущихся частей оборудования, особенно там, где требуется компактная установка под углом.

Назначение и область применения

Этот выключатель предназначен для автоматического включения или отключения цепи при достижении механизмом заданной крайней позиции. Угловая форма и пластмассовая консоль позволяют легко монтировать устройство на ограниченном пространстве, например, вдоль рамы станка или на боковой стенке конвейера. Применяется в системах управления приводами, транспортерами, дверями, шлюзами и другим оборудованием, где важна точная фиксация предельных положений.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: диаметром 14 мм, пластмассовый, с возможностью свободного вращения
• Упор: жестко закреплён на консоли, обеспечивает стабильное воздействие на ролик
• Материал корпуса: термостойкая пластмасса
• Напряжение: не указано - требует проверки совместимости с нагрузкой
• Ток: не указан - необходимо учитывать допустимую нагрузку в цепи
• Степень защиты IP: не указана - не предназначена для работы во влажной среде без дополнительной защиты

Совместимость и монтаж

Выключатель L5K13MIP411 крепится через отверстия в основании корпуса. Консоль с роликом ориентируется перпендикулярно направлению движения - угол между осью действия и поверхностью крепления составляет 90°. Для правильной работы важно, чтобы объект, активирующий выключатель, точно попадал на ролик, а не на боковую часть консоли. Максимальный ход активатора ограничен геометрией упора - не более 8–10 мм. Подключение осуществляется к клеммам внутри корпуса; провода должны иметь достаточную гибкость, чтобы не нагружать выводы при вибрациях.

Безопасность и стандарты

Информация о сертификации и соответствии стандартам (IEC, ГОСТ) не предоставлена. Выключатель не имеет явной защиты от внешних факторов - не рекомендован для использования в условиях повышенной запылённости, влаги или агрессивной среды без дополнительного кожуха.

Преимущества

• Компактная угловая форма позволяет использовать его в труднодоступных местах
• Пластмассовый ролик снижает риск повреждения деталей механизма при контакте
• Наличие двух типов контактов (НО+НЗ) даёт гибкость в проектировании схем управления
• Простая механическая конструкция - мало подвижных частей, высокая долговечность при правильной эксплуатации

Ограничения применения

• Не рассчитан на ударные нагрузки - сильные импульсы могут сломать консоль
• Отсутствие защиты IP делает его непригодным для влажных, пыльных или агрессивных сред
• Не подходит для частых циклов с высокой скоростью - максимальная частота срабатывания не указана, но пластмассовые элементы имеют ограниченную износостойкость
• Требуется точная регулировка положения - малейшее смещение может привести к неверному срабатыванию

Примеры использования

• Фиксация крайнего положения стола фрезерного станка
• Определение завершения перемещения двери шлюза в пищевой промышленности
• Контроль положения тележки на конвейере с боковым доступом
• Автоматическое отключение привода при достижении предела хода в автоматических воротах

Практические советы

• Перед установкой проверьте, что рабочий орган (например, рычаг или планка) будет плотно и равномерно давить именно на ролик, а не на край консоли
• Учитывайте посадочный диаметр ролика - он совпадает с Ф14 мм, поэтому используйте активаторы с подходящими радиусами контакта
• При использовании в вибрирующих системах зафиксируйте провода хомутиками, чтобы исключить нагрузку на контактные группы
• Не применяйте этот выключатель вместо герметичных моделей - даже капли воды или металлическая стружка могут вызвать отказ
• L5K13MIP411 от EMAS лучше всего работает в контролируемой среде - заводские участки с минимальными загрязнениями и постоянной температурой
