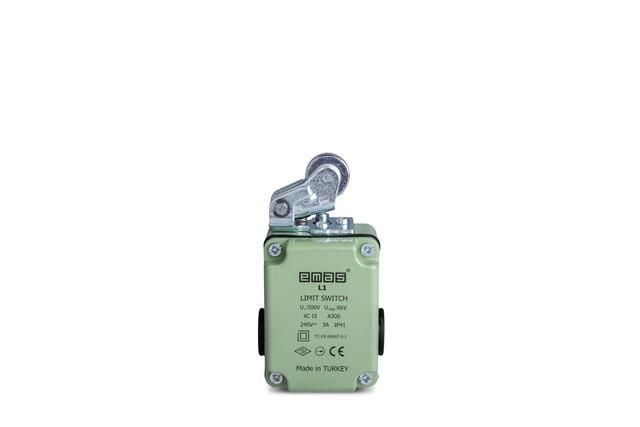

Выключатель концевой быстрого переключения угловой 1-но направленный со стальной консолью и стальным роликом Ф22мм (1НО+1НЗ) EMAS L1K13MIM111

Выключатель концевой угловой ЭМАС L1K13MIM111 предназначен для фиксации положения механизмов в автоматических системах - например, когда движущийся элемент достигает крайней точки. Его конструкция с угловым креплением, стальной консолью и роликом Ø22 мм обеспечивает надёжную работу даже в условиях вибраций и механических нагрузок.

Назначение и область применения

Этот выключатель используется там, где требуется зафиксировать окончание движения механизма в одном направлении. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах с линейным или поворотным перемещением. Угловая форма позволяет удобно монтировать устройство в углах или ограниченном пространстве, где обычные концевые выключатели не помещаются.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: стальной, диаметром 22 мм
• Консоль: стальная, жесткая, не гнётся под нагрузкой
• Угол действия: односторонний - активируется при воздействии только с одной стороны
• Материал корпуса: термостойкий пластик, устойчивый к механическим ударам
• Степень защиты: IP65 - защита от пыли и струй воды из любого направления

Совместимость и монтаж

Выключатель ЭМАС L1K13MIM111 крепится через два отверстия в основании корпуса. Для правильной работы важно, чтобы ось ролика была перпендикулярна поверхности, которая его задействует. Посадочный диаметр ролика 22 мм соответствует стандартным толкателям и рычагам. Кабельный вход рассчитан на провода до 2,5 мм2. Монтаж допускается в вертикальной, горизонтальной или угловой плоскости - благодаря компактному угловому дизайну.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для промышленного оборудования. Защита IP65 гарантирует безопасную эксплуатацию в помещениях с повышенной запылённостью или возможными брызгами жидкостей. Нет внутренних взрывоопасных частей - не требует специального исполнения для взрывоопасных зон.

Преимущества

• Жёсткая стальная консоль исключает деформацию при длительных нагрузках
• Стальной ролик снижает износ при постоянном трении о металлические детали
• Комбинация 1НО+1НЗ позволяет использовать один прибор для двух функций - сигнализация и управление
• Угловая форма экономит место и упрощает расположение в сложных сборочных узлах

Ограничения применения

• Не предназначена для многократных ударных нагрузок свыше 1000 циклов/мин - риск преждевременного выхода из строя
• Не рекомендован для использования в средах с агрессивными химическими веществами - корпус не имеет химической стойкости
• Работает только при одностороннем воздействии - нельзя использовать как двунаправленный выключатель

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Остановка ленточного конвейера при достижении крайнего положения
• Обнаружение закрытия люка на технологическом оборудовании
• Контроль положения двери шлюза в пищевой промышленности

Практические советы

• Перед установкой проверьте, что угол срабатывания совпадает с траекторией движения детали - иначе контакт не будет активирован
• Используйте дополнительные упоры, если ролик будет сталкиваться с острыми краями - это продлит срок службы
• При использовании в условиях высоких температур (>60C) контролируйте нагрев корпуса - он не рассчитан на экстремальные значения
• L1K13MIM111 от EMAS легко заменить аналогичными моделями с такими же контактами и размерами ролика - главное - сохранить угловую форму и тип крепления
