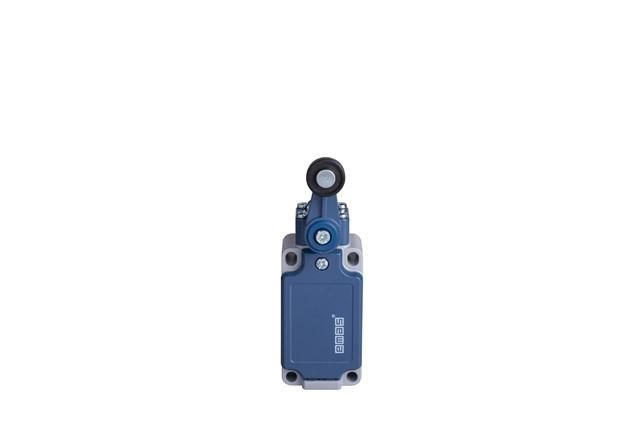

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и пластмассовым роликом Ф18мм (1НО+1НЗ) EMAS L52K13MEP121

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и пластмассовым роликом Ф18мм (1НО+1НЗ) от бренда EMAS (артикул l52k13mep121) предназначен для фиксации положений движущихся частей оборудования - например, дверей, люков или перемещаемых платформ. Его компактная угловая форма и прочный металлический корпус обеспечивают надежную работу даже в условиях вибраций и механических нагрузок.

Назначение и область применения

Этот выключатель используется там, где требуется зафиксировать два крайних положения движения - например, когда деталь доходит до начала или конца пути. Он активируется при контакте с роликом, который поворачивается на угол, замыкая или размыкая цепь. Подходит для автоматических линий, конвейеров, станков, шлюзов, лифтов и других механизмов с ограниченным ходом. Особенно эффективен в местах, где нужна точная фиксация без жесткого удара.

Технические характеристики

• Тип переключения: 1 нормально открытый контакт (1НО) + 1 нормально закрытый контакт (1НЗ)
• Ролик: пластмассовый, диаметром 18 мм
• Консоль: пластмассовая, угловая, обеспечивает двунаправленное срабатывание
• Корпус: призматический, металлический, устойчив к деформации
• Подключение кабеля: вход PG13,5 или сечение 0–1,5 мм2
• Количество кабельных вводов: один
• Изолирующие свойства: двойная изоляция
• Контакты: съемные блок-контакты, позволяют менять коммутирующую часть без замены всего устройства
• Внешние соединительные отверстия: есть - для удобного подключения внешней проводки
• Совместимые наконечники: различные типы (например, гильзы, штыревые, трубчатые)

Совместимость и монтаж

Установка выполняется через крепление корпуса к поверхности с помощью болтов или винтов. Учитывайте посадочное место - корпус имеет прямоугольную форму, подходящую для стандартных монтажных площадок. Кабель заводится через единственный ввод PG13,5; допускаются одножильные и многожильные провода сечением до 1,5 мм2. Для подключения используйте наконечники, совместимые с контактной группой - они легко фиксируются и снимаются без инструментов. Благодаря съемным блок-контактам можно заменить только испорченную часть, не меняя весь выключатель.

Безопасность и стандарты

Выключатель соответствует требованиям двойной изоляции - это снижает риск поражения током даже при повреждении внешнего корпуса. Наличие пластмассового ролика и консоли исключает искрообразование, что важно в средах с легковоспламеняющимися веществами. Прямого указания на соответствие международным стандартам (IEC/EN) в данных нет - рекомендуется проверять сертификаты производителя при использовании в регулируемых отраслях.

Преимущества

• Двухканальное переключение (НО+НЗ) позволяет контролировать две функции одним устройством - экономит место и проводку
• Пластмассовые элементы (ролик и консоль) снижают уровень шума при срабатывании
• Съемные контакты уменьшают время ремонта и стоимость обслуживания
• Металлический корпус обеспечивает долговечность при высоких механических нагрузках
• Гибкость подключения: поддерживает разные типы наконечников и кабели сечением до 1,5 мм2

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в жидкости - хотя корпус герметичен, IP-класс защиты не указан
• Пластмассовый ролик не рассчитан на ударные нагрузки выше 10 Н - при слишком сильном воздействии возможна деформация
• Один кабельный ввод - нельзя подключить несколько кабелей одновременно
• Не рекомендован для применений с частотой срабатывания более 120 раз в минуту - длительная работа при такой нагрузке может снизить срок службы контактов

Примеры использования

• Фиксация положения двери станка - при закрывании ролик задевает консоль, отключая питание двигателя
• Контроль конечного положения стола ЧПУ - при достижении предела срабатывает НО-контакт, сигнализируя системе управления
• Автоматическое отключение конвейера при выходе продукта за границу зоны - срабатывает НЗ-контакт при открывании защитного экрана
• Блокировка люка в пищевой линии - при открытии ролик освобождается, размыкается цепь питания

Практические советы

• Перед установкой проверьте, чтобы направление движения механизма точно совпадало с плоскостью ролика - иначе он будет соскальзывать, а не переключать контакт
• Если в вашей системе используются тонкие провода - обязательно используйте наконечники, чтобы избежать окисления и плохого контакта
• При необходимости замены контактов - отсоедините питание, затем просто потяните блок-контакты на себя: они не требуют открутки
• Для условий с пылью или влагой - периодически протирайте ролик и консоль сухой тряпкой, чтобы избежать залипания
• Артикул l52k13mep121 - это единственная модификация в линейке EMAS с такими параметрами. Аналоги могут отличаться по форме или типу контактов - сверьтесь с документацией перед заменой
