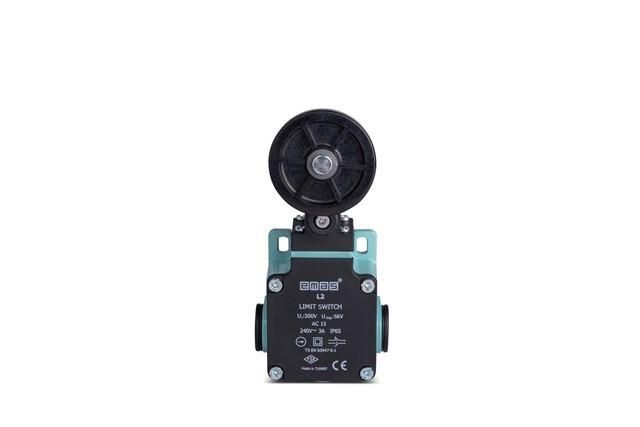

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и резиновым роликом Ф50мм (1НО+1НЗ) EMAS L2K13MEL121

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и резиновым роликом Ф50мм (1НО+1НЗ) от бренда EMAS - это надёжный коммутирующий элемент для фиксированного определения предельных положений движущихся частей оборудования. Артикул L2K13MEL121 предназначен для работы в условиях повышенной запылённости и механических воздействий.

Назначение и область применения

Этот выключатель используется для автоматического отключения или переключения цепи при достижении механизмом крайнего положения. Подходит для установки на станках, транспортерах, шлюзах, лифтах и других устройствах с линейным или поворотным перемещением. Угловая форма и резиновый ролик позволяют работать с поверхностями под разными углами, обеспечивая плавное и бесшумное срабатывание.

Технические характеристики

• Тип контактов: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО)
• Ролик: резиновый, диаметром 50 мм
• Консоль: из прочной пластмассы, угловая форма
• Угол действия: двухнаправленный - срабатывает при нажатии с двух сторон
• Материал корпуса: термостойкая пластмасса
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)

Совместимость и монтаж

Выключатель L2K13MEL121 устанавливается на жесткую поверхность с помощью крепёжных отверстий в основании корпуса. Для правильной работы важно соблюдать посадочную зону - ролик должен свободно касаться движущегося элемента без перекоса. Кабельный ввод выполнен для провода до 8 мм в диаметре. Монтаж допускается в вертикальном, горизонтальном и наклонном положениях. Электрические соединения выполняются через клеммы внутри корпуса - доступ осуществляется после снятия крышки.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на концевые выключатели для промышленного использования. Защита IP67 позволяет применять его во влажных, пыльных и агрессивных средах. Конструкция исключает самопроизвольное открытие корпуса при вибрации.

Преимущества

• Резиновый ролик снижает ударные нагрузки и продлевает срок службы деталей механизма
• Пластмассовая консоль устойчива к коррозии и химическим веществам
• Двухнаправленное срабатывание уменьшает количество необходимых выключателей в системе
• IP67 обеспечивает долговечность даже в сложных условиях эксплуатации

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 не гарантирует работу под водой длительно
• Работает только с механическими контактами; не подходит для управления высокочастотными импульсами
• Максимальная скорость движения объекта - не более 0,5 м/с, иначе возможны отказы срабатывания
• Не рекомендуется использовать в средах с агрессивными растворителями, которые разрушают пластмассу

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Определение конца хода тележки на конвейере
• Контроль открытого/закрытого состояния люка в пищевой промышленности
• Автоматическое отключение подъёмника при достижении верхней точки

Практические советы

• Перед установкой проверьте, чтобы ролик легко вращался - при заклинивании возможны ложные срабатывания
• При монтаже используйте гайки с пластиковыми шайбами, чтобы не деформировать корпус
• Для длинных линий перемещения лучше устанавливать два выключателя - один для каждого направления
• Проверяйте состояние резины каждые 6–12 месяцев - при трещинах или потере эластичности замените ролик
• Артикул L2K13MEL121 совместим с большинством стандартных кабельных муфт и крепёжных планок EMAS
