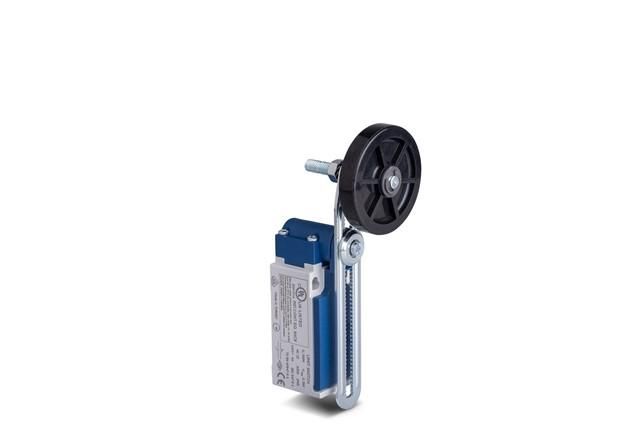

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и резиновым роликом Ф50мм на регулируемом по наклону рычаге (1НО+1НЗ) EMAS L5K13MEL123A

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и резиновым роликом Ф50мм на регулируемом по наклону рычаге (1НО+1НЗ) от бренда EMAS - устройство для надёжной фиксации положений движущихся механизмов через механическое воздействие. Артикул l5k13mel123a применяется там, где требуется точное срабатывание при ограниченном пространстве и высокая долговечность.

Назначение и область применения

Выключатель концевой угловой используется для автоматического размыкания или замыкания электрических цепей управления при достижении механизmom заданной точки движения. Подходит для систем с линейным или поворотным движением: конвейеры, станки, шлюзы, лифты, устройства автоматической загрузки. Угловая форма и ролик позволяют работать в условиях, где невозможно применить прямолинейные выключатели.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (выдерживает 1 минуту)
• Сопротивление изоляции: не менее 10 МОм при 500 В постоянного тока
• Защита от внешних воздействий: IP65 - полностью защищён от пыли и струй воды из любого направления
• Температурный диапазон работы: от –5 C до +40 C
• Частота операций: до 1800–3000 в час
• Механический и электрический ресурс: минимум 1 млн циклов
• Подключение кабеля: вход PG13,5, допускает кабель сечением 1,5–2,5 мм2
• Диапазон применения: AC15 - управление нагрузками с индуктивными свойствами (например, катушки реле, маломощные двигатели)
• Диэлектрическая прочность: между корпусом и контактами - 2000 В; между разомкнутыми контактами - 1500 В переменного тока

Совместимость и монтаж

Выключатель l5k13mel123a совместим с любыми стандартными креплениями, соответствующими габаритам по IEC 947. Крепится болтами через два отверстия на корпусе. Для монтажа важно обеспечить свободный ход ролика и угол наклона рычага - он регулируется вручную после установки. Ввод кабеля PG13,5 позволяет использовать стандартные силовые или сигнальные провода сечением 1,5–2,5 мм2. Блок контактов съёмный - можно менять без демонтажа всего устройства.

Безопасность и стандарты

Выключатель концевой EMAS l5k13mel123a соответствует требованиям стандарта IEC 60947-5-1 и VDE 0660. Обеспечен двойной изоляцией, что снижает риск поражения током даже при повреждении внешней оболочки. Номинальное напряжение изоляции 2500 В гарантирует безопасную работу в сетях с возможными перегрузками.

Преимущества

• Угловая конструкция с роликом позволяет легко взаимодействовать с поверхностями под острым углом - идеально для сложных траекторий движения
• Регулируемый рычаг даёт возможность точно настроить момент срабатывания без замены детали
• Пластиковая консоль устойчива к коррозии и ударным нагрузкам
• Высокий ресурс (1 млн операций) снижает потребность в обслуживании
• IP65 обеспечивает надёжную работу в запылённых или влажных средах
• Съёмный контактный модуль ускоряет ремонт и замену

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или изменение характеристик материала
• Номинальный ток 3 А - нельзя использовать для управления мощными двигателями или нагревателями
• Работает только с переменным током - несовместим с цепями постоянного тока свыше 240 В
• Ролик Ф50 мм требует минимального зазора для беспрепятственного качения - проверьте посадочное место перед установкой

Примеры использования

• На конвейере: срабатывает при достижении изделия крайнего положения, отключая двигатель
• В станке с ЧПУ: фиксирует положение стола при возврате в исходную точку
• В шлюзе: прекращает движение затвора при полном открытии или закрытии
• В системе автопогрузчика: сигнал о завершении подъёма платформы

Практические советы

• Перед установкой проверьте, чтобы ролик мог свободно катиться по поверхности упора - заедание снизит срок службы
• Используйте кабель сечением 1,5–2,5 мм2 - меньшие сечения вызывают перегрев, большие - плохо фиксируются в PG13,5
• При регулировке рычага используйте плоскую отвёртку - не переусердствуйте, чтобы не деформировать пластиковую ось
• Для длительной эксплуатации в пыльных помещениях рекомендуется периодическая проверка состояния уплотнений и чистка ролика
• Артикул l5k13mel123a - единственный в линейке EMAS с таким сочетанием ролика, консоли и двухпозиционного контакта - не путайте с другими моделями
