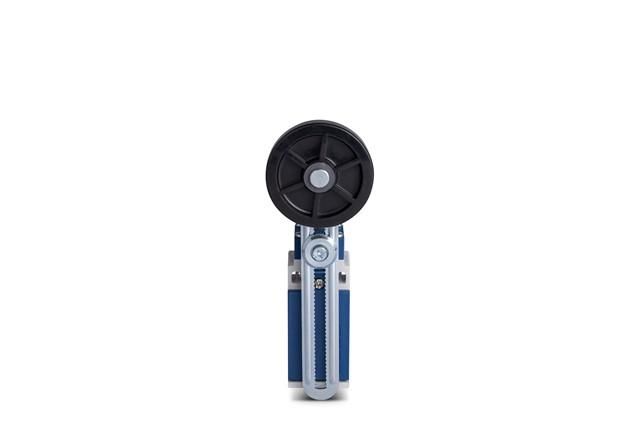

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и резиновым роликом Ф50мм на регулируемом рычаге (1НО+1НЗ) EMAS L5K13MEL123

Выключатель концевой угловой Ф50мм с пластмассовой консолью и резиновым роликом от бренда EMAS (артикул l5k13mel123) предназначен для фиксации положения движущихся частей оборудования - например, дверей, люков или перемещаемых платформ. Его двухнаправленная конструкция позволяет реагировать на движение в обоих направлениях, а регулируемый рычаг обеспечивает точную настройку срабатывания.

Назначение и область применения

Этот выключатель используется там, где требуется надёжное определение крайнего положения механизма. Подходит для автоматических систем с механическим контактом: конвейеры, шлюзы, лифты, станки, транспортеры, устройства с открываемыми крышками. Угловая форма и ролик позволяют работать даже при слабом давлении или наклонном контакте.

Технические характеристики

• Тип: угловой, двухнаправленный
• Контакты: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: резиновый, диаметром 50 мм
• Консоль: из прочной пластмассы
• Рычаг: регулируемый, поворотный
• Максимальный угол отклонения рычага: до 90° в каждую сторону
• Материал корпуса: термостойкая пластмасса
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)

Совместимость и монтаж

Установка осуществляется через два крепёжных отверстия в основании корпуса. Регулируемый рычаг можно повернуть и зафиксировать в нужном положении - это позволяет точно задать момент срабатывания при контакте с роликом. Кабельный ввод - стандартный, без уплотнений; для внешней среды рекомендуется использовать дополнительную защиту провода. Монтаж допускается в вертикальной, горизонтальной и наклонной плоскости. Диаметр ролика 50 мм требует наличия зоны контакта не менее 55–60 мм.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам управления с механическими контактами. Не имеет сертификата взрывозащиты. Не предназначен для работы во взрывоопасных зонах, в агрессивных химических средах или при температуре выше +60 C. Напряжение и ток коммутируемых цепей должны соответствовать паспортным данным - в комплекте они не указаны, поэтому проверьте совместимость с вашей нагрузкой перед установкой.

Преимущества

• Резиновый ролик снижает шум и износ при контакте с металлическими поверхностями
• Пластмассовая консоль устойчива к коррозии и не проводит ток
• Регулируемый рычаг даёт гибкость в настройке - не нужны дополнительные прокладки
• Двухнаправленный принцип действия исключает необходимость установки двух отдельных выключателей

Ограничения применения

• Не работает в условиях постоянного воздействия воды, пара или агрессивных жидкостей - степень защиты IP40 недостаточна
• Не рассчитан на высокие ударные нагрузки - при сильном столкновении возможен выход из строя ролика или рычага
• Не подходит для частых циклов более 1000 в час - срок службы контактов ограничен
• Требуется минимум 50 мм свободного пространства вокруг ролика для беспрепятственного движения

Примеры использования

• Фиксация положения двери в камере стерилизации - при закрытии ролик нажимает на выключатель, сигнализируя о завершении цикла
• Определение конца хода тележки на конвейере - выключатель l5k13mel123 останавливает двигатель при достижении предела
• Контроль открытия крышки обслуживания на станке - срабатывает при открытии и закрытии, обеспечивая безопасность персонала

Практические советы

• Перед монтажом проверьте, чтобы поверхность, с которой будет контактировать ролик, была ровной и не имела острых кромок - иначе быстрый износ резины
• Настройте рычаг так, чтобы он срабатывал немного раньше, чем механизм достигнет физического упора - это продлит срок службы детали
• Избегайте установки рядом с источниками тепла или маслом - пластик может деформироваться
• Если система работает в запылённой среде, периодически осматривайте ролик и консоль - грязь может затруднять движение рычага
• Артикул l5k13mel123 - единственный вариант этой модели от EMAS; аналоги других брендов имеют другую форму крепления и не подходят по размерам
