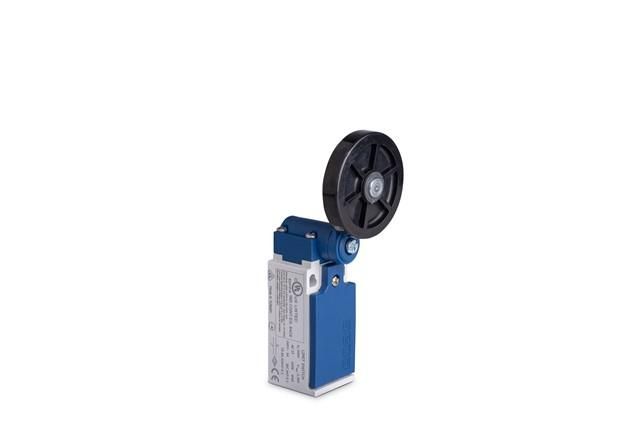

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и резиновым роликом Ф50мм (1НО+1НЗ) EMAS L5K13MEL121

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и резиновым роликом Ф50 мм (1НО+1НЗ) от бренда EMAS - механический коммутационный элемент для фиксированного определения положения движущихся частей оборудования. Артикул L5K13MEL121 предназначен для надёжной работы в условиях повышенной запылённости и влажности на промышленном оборудовании.

Назначение и область применения

Этот выключатель используется для автоматического отключения или изменения состояния цепи при достижении механизмом предельного положения. Подходит для установки на станках, конвейерах, шлюзах, лифтовых системах и других устройствах с линейным или поворотным перемещением. Применяется в средах класса AC 11 - то есть там, где нагрузка активная (например, нагреватели, освещение, резистивные цепи).

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - два полюса, быстрое переключение
• Рабочее напряжение: до 250 В переменного тока
• Рабочий ток: 3 А переменного тока
• Механический ресурс: 10 миллионов циклов срабатывания
• Электрический ресурс: 1 миллион циклов при номинальной нагрузке
• Максимальная частота операций: до 6000 раз в час
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Сопротивление изоляции: минимум 100 МОм при испытании постоянным током 500 В
• Электрическая прочность диэлектрика: выдерживает 2500 В переменного тока в течение 1 минуты

Совместимость и монтаж

Установка осуществляется через корпус с посадочным местом под ролик диаметром 50 мм. Консоль выполнена из пластмассы - она гибкая и позволяет регулировать угол воздействия. Ролик из резины обеспечивает мягкое и бесшумное срабатывание даже при высокой скорости движения. Для подключения используются клеммы с зажимами под провода до 1,5 мм2. Убедитесь, что место монтажа соответствует габаритам ролика и имеет достаточный свободный ход для его вращения без заклинивания.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств управления в промышленных сетях переменного тока. Высокая электрическая прочность (2500 В) гарантирует безопасную работу при возможных импульсных перегрузках. Защита IP65 делает его подходящим для использования вне помещений или в сырых помещениях с риском попадания воды.

Преимущества

• Два типа контактов (НО+НЗ) позволяют использовать один прибор для управления двумя цепями одновременно
• Резиновый ролик снижает ударные нагрузки и продлевает срок службы механизма
• Высокий механический ресурс - подходит для интенсивных режимов работы
• Пластиковая консоль легко адаптируется под различные углы подвода силового элемента
• Защита IP65 исключает необходимость дополнительных кожухов в большинстве условий эксплуатации

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C - материал консоли теряет эластичность
• Не рекомендован для нагрузок выше 3 А или напряжений свыше 250 В AC - возможна сварка контактов
• Частота более 6000 операций/час может снизить электрический ресурс
• Не следует применять в средах с агрессивными химическими веществами - пластик консоли не устойчив к растворителям и маслам

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ
• Определение завершения прохода детали на конвейере
• Автоматическое отключение двери шлюза при её полном открывании
• Конец пути подъёмника в системе автопогрузчика

Практические советы

• Перед установкой проверьте, чтобы ролик мог свободно вращаться - задирание увеличит износ и вызовет преждевременный отказ
• Используйте кабель с жилами не менее 0,75 мм2 для надёжного соединения - особенно при длинных трассах
• При монтаже в вибрационных средах закрепите корпус дополнительно хомутами или антивибрационными прокладками
• Для контроля работоспособности используйте тестер - проверяйте целостность НО и НЗ контактов после каждого десятого тысячного срабатывания
• Артикул L5K13MEL121 совпадает с другими моделями EMAS по форме, но отличается типом контактов - всегда сверьте спецификацию перед заменой
