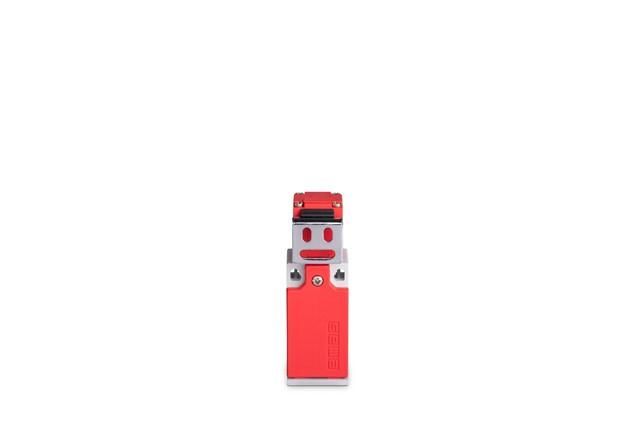

Выключатель концевой медленного переключения с пластмас. консолью стальным изогнутым кронштейном (1НО+1НЗ) EMAS L5K23LUM321

Выключатель концевой медленного переключения с пластмассовой консолью и стальным изогнутым кронштейном (1НО+1НЗ) EMAS - устройство для надёжной фиксации положений движения механизмов в автоматизированных системах. Артикул L5K23LUM321 обеспечивает точное срабатывание даже при низких скоростях, что делает его подходящим для применений, где важна плавность и контроль.

Назначение и область применения

Этот выключатель используется для определения крайних положений движущихся частей оборудования. Он активируется механическим воздействием - например, когда деталь машины задевает консоль. Подходит для станков, транспортеров, лифтов, автоматических дверей и других систем, где требуется безопасная остановка или изменение направления движения при достижении предельной точки.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Материал корпуса: пластмассовая консоль, стальной изогнутый кронштейн
• Тип переключения: медленное - требует плавного контакта, не предназначено для быстрых ударных нагрузок
• Рабочий ход: зависит от геометрии установки, регулируется через положение кронштейна
• Защита от внешнего воздействия: базовый уровень, без указания IP-класса

Совместимость и монтаж

Устройство устанавливается на жесткую поверхность с помощью стального кронштейна. Консоль должна находиться на пути движения контролируемого элемента. Для правильной работы важно, чтобы контакт между деталью и консолью происходил равномерно, без бокового смещения. Кронштейн позволяет регулировать угол наклона и расстояние до объекта. Соединение проводов выполняется через клеммы внутри корпуса - доступ осуществляется после снятия крышки.

Преимущества

• Стальная конструкция кронштейна обеспечивает прочность и долговечность при вибрациях
• Пластмассовая консоль снижает риск повреждения детали при контакте
• Комбинация НО+НЗ позволяет использовать один прибор для управления двумя цепями - например, остановка и сигнализация
• Медленное переключение минимизирует вероятность ложных срабатываний при слабых толчках

Ограничения применения

• Не предназначен для высокоскоростных систем - резкий удар может повредить консоль или вызвать отказ контактов
• Отсутствие указанной степени защиты (IP) ограничивает использование во влажных, пыльных или агрессивных средах без дополнительной защиты
• Не рекомендуется для применения в условиях постоянных ударных нагрузок - лучше выбрать импульсный аналог

Примеры использования

• На конвейере: остановка ленты при достижении её крайней точки
• На станке с перемещаемым столом: фиксация начального положения перед запуском цикла
• В шлюзовой двери: подтверждение закрытия перед включением системы безопасности

Практические советы

• Перед установкой проверьте, чтобы консоль могла свободно двигаться без заеданий - зазор между кронштейном и поверхностью монтирования должен быть минимальным, но без натяга
• Используйте этот выключатель там, где скорость движения не превышает 0,5 м/с - выше этого значения возможны отказы
• При необходимости регулировки положения - используйте только ручную настройку; не применяйте силовые инструменты
• Артикул L5K23LUM321 совместим со стандартными кабелями сечением до 1,5 мм2 - соблюдайте требования по затяжке клемм
