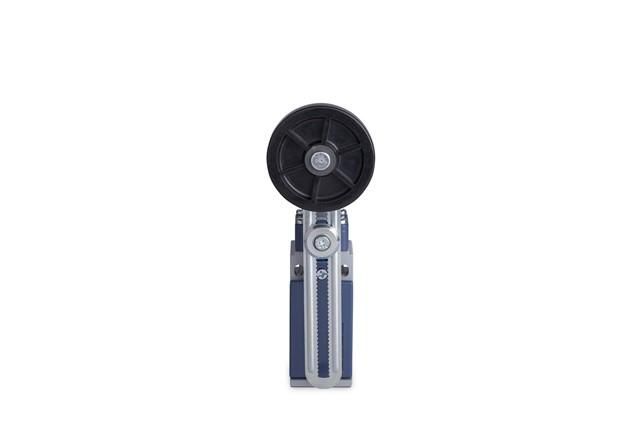

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и резиновым роликом Ф50мм на регулируемом рычаге (1НО+1НЗ) EMAS L51K13MEL123

Выключатель концевой угловой с пластмассовой консолью и резиновым роликом Ф50 мм на регулируемом рычаге (1НО+1НЗ) от бренда EMAS, артикул l51k13mel123 - устройство для фиксированного определения положения движущихся частей оборудования. Подходит для автоматических линий, где требуется надежное срабатывание при контакте с объектом под углом.

Назначение и область применения

Этот выключатель используется для контроля конечных положений механизмов: перемещаемых платформ, дверей, транспортеров, станков. Угловая форма позволяет устанавливать его там, где прямолинейный контакт невозможен. Работает в условиях постоянной механической нагрузки - например, когда ролик постоянно сталкивается с деталью или профилем. Применяется в промышленной автоматизации, упаковочном оборудовании, системах безопасности.

Технические характеристики

• Тип переключения: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО) - обеспечивает гибкую логику управления
• Ролик: резиновый, диаметром 50 мм - снижает ударную нагрузку, защищает поверхности от царапин
• Консоль: пластмассовая - легкая, устойчивая к коррозии, не проводит ток
• Рычаг: регулируемый - можно менять угол наклона и длину плеча для точной настройки точки срабатывания
• Корпус: призматический металл - прочный, рассеивает тепло, защищает внутреннюю часть от внешних воздействий
• Подключение: ввод кабеля PG13,5 или сечением до 1,5 мм2 - совместим с большинством силовых и сигнальных кабелей
• Изолированный вход: один кабельный ввод - исключает лишние отверстия, повышает степень защиты
• Съемные блок-контакты - позволяют заменить контактную группу без замены всего устройства
• Двойная изоляция - безопасность при работе с высокими напряжениями и в сырых средах
• Внешние соединительные отверстия - удобны для параллельного подключения нескольких устройств

Совместимость и монтаж

Установка возможна на любые жесткие основания: рамы, стойки, направляющие. Для монтажа используются болтовые крепления через отверстия в корпусе. Регулируемый рычаг требует предварительной настройки под конкретный ход механизма - рекомендуется проверять зазор между роликом и объектом перед запуском. Кабельный ввод PG13,5 соответствует стандартным герметичным муфтам. Не допускается использование с кабелями больше 1,5 мм2 - риск перегрева и потери герметичности.

Безопасность и стандарты

Оборудование выполнено с двойной изоляцией, что исключает необходимость заземления корпуса. Соответствует требованиям к электрооборудованию для промышленного использования. Отсутствие указания IP-класса в данных означает, что защита от воды и пыли не сертифицирована - не применяйте в открытых или влажных помещениях без дополнительной защиты.

Преимущества

• Гибкость настройки: регулируемый рычаг позволяет точно задать момент срабатывания даже при сложной геометрии движения
• Минимальный износ: резиновый ролик снижает шум и продлевает срок службы как самого выключателя, так и контактирующих деталей
• Легкое обслуживание: сменные блок-контакты позволяют ремонтировать устройство без замены всей конструкции
• Стабильность работы: металлический корпус сохраняет форму и точность позиционирования даже после длительной эксплуатации

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах - отсутствуют соответствующие сертификаты
• Не работает при температуре ниже –20C и выше +60C - материал консоли теряет эластичность, резина становится хрупкой
• Не следует использовать в агрессивных средах: щелочи, кислоты, масла - пластмассовая консоль может деформироваться
• Ограниченная защита от пыли и влаги - не подходит для outdoor-условий без кожуха

Примеры использования

• Фиксация крайнего положения стола ЧПУ станка при возврате в начальную точку
• Определение закрытия люка на конвейере - сигнал о готовности к запуску следующего этапа
• Контроль положения двери шкафа в автоматической линии сборки
• Остановка подвижной секции при достижении границы рабочей зоны

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - грязь или заедание вызывают некорректное срабатывание
• Настройте рычаг так, чтобы контакт происходил не в крайней точке хода, а немного раньше - это компенсирует инерцию механизма
• Используйте кабели с медными жилами и качественной изоляцией - плохой контакт увеличит вероятность отказа
• При многократных циклах (>10 тыс./час) контролируйте состояние резины - она может изнашиваться быстрее, чем контакты
• Артикул l51k13mel123 совпадает с другими моделями EMAS в серии - при замене сверьте тип контакта и размер ролика
