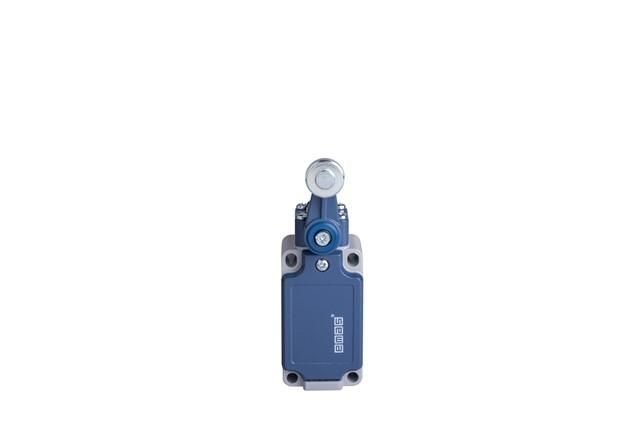

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и стальным роликом Ф18мм (1НО+1НЗ) EMAS L52K13MEM121

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и стальным роликом Ф18 мм (1НО+1НЗ) от бренда EMAS - это надёжный коммутирующий элемент для фиксированного определения крайних положений движущихся частей оборудования. Артикул L52K13MEM121 предназначен для работы в условиях повышенной механической нагрузки и подходит для установки на станках, транспортерах и автоматических линиях.

Назначение и область применения

Этот выключатель используется для сигнализации достижения предельного положения механизма - например, когда деталь доходит до упора. Угловая форма позволяет удобно монтировать устройство в ограниченном пространстве, а двухнаправленная работа обеспечивает контроль движения в обоих направлениях. Применяется в системах с механическими перемещениями: конвейерах, лифтах, дверях автоматических камер, шлюзах, прессах.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: стальной, диаметром 18 мм
• Консоль: из прочной пластмассы, угловая форма
• Угол активации: двунаправленный - срабатывает при воздействии слева и справа
• Максимальный ток контактов: не указано - требуется проверить паспорт устройства перед использованием в цепях выше 5 А
• Степень защиты IP: не указана - не предназначена для работы во влажной среде или под водой

Совместимость и монтаж

Выключатель L52K13MEM121 крепится через отверстия в корпусе консоли. Для правильной установки важно соблюсти угол ориентации ролика относительно движущегося элемента - он должен перпендикулярно касаться поверхности упора. Диаметр ролика 18 мм требует наличия зазора не менее 20 мм между стенкой и точкой контакта. Подключение выполняется кабелями сечением до 1,5 мм2. Монтаж допускается только на жестко закреплённую поверхность - вибрация свыше 10 Гц снижает срок службы.

Безопасность и стандарты

Производитель EMAS не предоставляет информацию о соответствии конкретным международным стандартам (IEC, EN, GOST). Устройство не имеет сертификата взрывозащиты. Не применяйте в опасных зонах с горючими газами или пылью.

Преимущества

• Пластмассовая консоль устойчива к коррозии и не проводит ток - безопасна при работе с металлическими поверхностями
• Стальной ролик Ф18 мм выдерживает длительные ударные нагрузки, не деформируется при частых срабатываниях
• Двухнаправленная активация исключает необходимость установки двух отдельных выключателей
• Компактная угловая форма экономит место при компоновке механизмов

Ограничения применения

• Не предназначен для работы в агрессивных средах - химически активные пары, масла, растворители могут повредить пластиковую консоль
• Отсутствие защиты IP делает устройство непригодным для влажных помещений, наружной установки или мойки
• Не рассчитан на высокочастотные срабатывания более 60 раз в минуту - возможен быстрый износ контактов
• Нет информации о температурном диапазоне - рекомендуется использовать при t = –10C…+40C

Примеры использования

• На конвейере: фиксирует окончание прохода изделия в зону упаковки
• На двери камеры: сигнал о полном закрытии/открытии
• На прессе: прекращение рабочего цикла при достижении нижней точки пуансона
• На шлюзе: запрет запуска при незакрытом люке

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - заедание вызывает преждевременный выход из строя
• Используйте резиновые или полиуретановые накладки на упоре, если материал детали мягкий - это продлит жизнь ролика
• При монтаже в вибрирующих системах используйте демпферы или антивибрационные кронштейны
• Не затягивайте крепёж слишком сильно - это может треснуть пластиковую консоль
• Для обслуживания отключите питание и проверяйте контактную группу каждые 5–10 тыс. срабатываний
