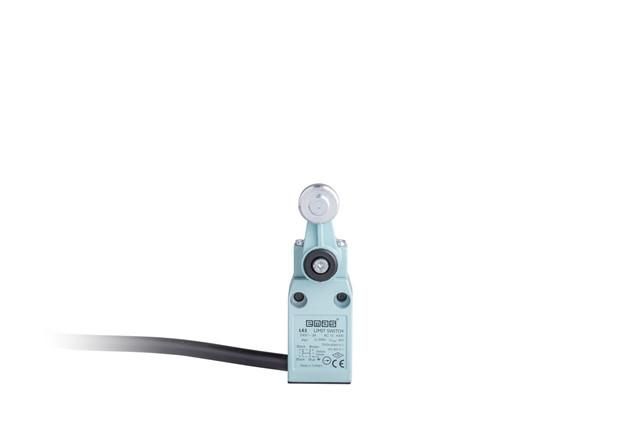

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и стальным роликом Ф18мм (1НО+1НЗ) EMAS L61K13MEM121

Выключатель концевой угловой 2-х направленный с пластмассовой консолью и стальным роликом Ф18 мм (1НО+1НЗ) от бренда EMAS - это надёжный коммутационный элемент для фиксированного определения предельных положений движущихся частей оборудования. Артикул L61K13MEM121 подходит для автоматизированных систем, где важна точность и долговечность контактов.

Назначение и область применения

Этот выключатель используется для регистрации достижения механическим объектом крайнего положения - например, когда деталь на конвейере доходит до упора или стол станка достигает границы хода. Угловая форма и поворотная консоль позволяют установить устройство в ограниченном пространстве, а двунаправленный контакт обеспечивает контроль двух направлений движения одновременно. Применяется в машиностроении, логистических системах, упаковочном оборудовании и других областях, где требуется жёсткая фиксация позиций.

Технические характеристики

• Тип контакта: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: стальной, диаметром 18 мм
• Консоль: из прочной пластмассы, угловая, позволяет регулировать угол воздействия
• Максимальный ток контактов: не указано - использовать в соответствии с нагрузкой, соответствующей классу защиты и условиям среды
• Степень защиты IP: не указана - не предназначен для работы во влажной или запылённой среде без внешней защиты
• Угол поворота консоли: допускает изменение положения для адаптации к различным траекториям движения

Совместимость и монтаж

Выключатель L61K13MEM121 крепится через два монтажных отверстия в корпусе. Для правильной работы необходимо, чтобы ось ролика перпендикулярно контактировала с поверхностью, которая активирует механизм. Посадочный диаметр ролика 18 мм требует, чтобы задействованная деталь имела зазор не менее этого значения. Кабельный ввод не предусмотрен - провода подключаются отдельно, рекомендуется использовать экранированные кабели для снижения помех. Монтаж следует выполнять так, чтобы исключить боковые усилия на консоль - это продлит срок службы механизма.

Безопасность и стандарты

Произведено в соответствии с требованиями к промышленному электрооборудованию, однако сертификаты и соответствие конкретным стандартам (IEC, ГОСТ) в предоставленных данных не указаны. Перед использованием в ответственных системах проверьте наличие необходимых документов у поставщика.

Преимущества

• Двухканальная коммутация (1НО+1НЗ) позволяет контролировать два направления одним устройством - экономит место и упрощает схему управления
• Стальной ролик устойчив к износу при длительной работе с твёрдыми поверхностями
• Пластмассовая консоль не деформируется при ударах и не вызывает искрообразования
• Угловая конструкция удобна для установки в труднодоступных местах, где прямые выключатели не подходят

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, агрессивных паров или постоянного мытья - отсутствует заявленная степень защиты IP
• Не рассчитана на высокие токи - не применяется для прямого управления мощными двигателями, только для сигнализации и управления цепями управления
• Пластмассовая консоль чувствительна к длительному воздействию ультрафиолета и температур выше +60 C - не использовать на открытом воздухе без защиты
• Не подходит для быстродвижущихся систем с частотой срабатывания более 120 раз/мин - возможен преждевременный износ контактов

Примеры использования

• Фиксация конца перемещения стола ЧПУ станка
• Определение наличия изделия на входе в упаковочный модуль
• Контроль положения двери шкафа в автоматической линии
• Остановка ленты конвейера при достижении конечного положения груза

Практические советы

• Перед установкой проверьте, что поверхность, активирующая ролик, имеет ровную и чётко очерченную зону контакта - неровности вызывают некорректное срабатывание
• Избегайте установки рядом с источниками сильных магнитных полей - это может влиять на работу внутренних контактов
• При необходимости регулировки угла консоли используйте плоскогубцы с мягкой насадкой - не перегибайте пластмассу
• Для увеличения срока службы периодически проверяйте состояние ролика и чистоту рабочей поверхности
• Артикул L61K13MEM121 совместим со стандартными клеммниками 4–6 мм2 - выбирайте провода с достаточным запасом по гибкости
