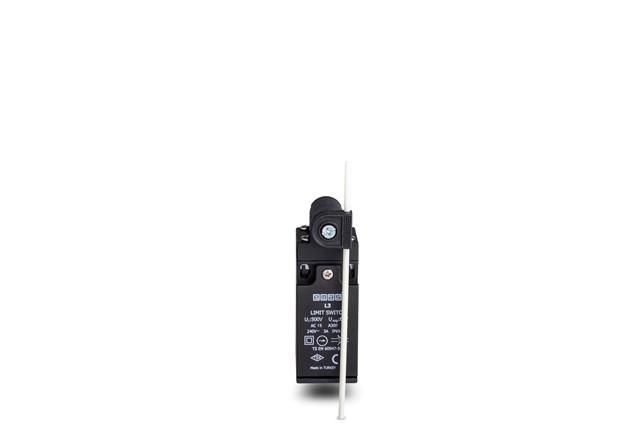

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью и регулируемым рычагом (1НО+1НЗ) EMAS L3K13REF121

Выключатель концевой угловой 2-направленный с пластмассовой консолью и регулируемым рычагом (1НО+1НЗ) от бренда EMAS - устройство для фиксированного контроля положения механизмов в автоматизированных системах. Артикул L3K13REF121 обеспечивает надёжное переключение цепей при достижении предельной точки движения, что делает его подходящим для задач, где важна точность и долговечность.

Назначение и область применения

Этот выключатель предназначен для определения крайних положений движущихся частей оборудования. Он работает при механическом воздействии на регулируемый рычаг - например, когда деталь или узел задевает за него во время перемещения. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах с линейным или поворотным движением. Угловая форма позволяет удобно монтировать его в ограниченном пространстве, особенно там, где невозможно использовать прямые аналоги.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Материал корпуса: пластмасса
• Рычаг: регулируемый, угловой, с возможностью изменения угла наклона
• Защита от внешнего воздействия: не указана - не предназначена для работы в условиях повышенной запылённости или влаги без дополнительной защиты
• Угол поворота рычага: допускает настройку в пределах конструктивных возможностей (без фиксированных градусов)
• Подключение: через кабельную сборку или клеммы (тип подключения не указан - требуется проверить по факту изделия)

Совместимость и монтаж

Выключатель L3K13REF121 монтируется на поверхность с помощью крепёжных отверстий в корпусе. Для правильной установки важно учитывать угол расположения рычага относительно направления движения контролируемого элемента. Поскольку рычаг регулируемый, его можно адаптировать под различные геометрии - например, сместить в сторону или изменить высоту срабатывания. Кабели должны быть закреплены так, чтобы избежать перегиба или натяжения при работе механизма. Не рекомендуется использовать для высокочастотных срабатываний более 60 раз в минуту - это может снизить срок службы контактов.

Преимущества

• Угловая форма позволяет экономить место и легко интегрироваться в компактные конструкции
• Регулируемый рычаг даёт возможность точно настроить момент срабатывания без замены детали
• Комбинированные контакты (1НО+1НЗ) позволяют одновременно управлять двумя цепями - например, остановить двигатель и активировать сигнал
• Пластмассовый корпус легкий, устойчив к коррозии и не требует специального обслуживания

Ограничения применения

• Не имеет указанной степени защиты IP - нельзя применять в средах с водой, маслом, пылью или химически агрессивными веществами
• Не рассчитан на работу при температуре ниже 0 C или выше 50 C - данные не указаны, поэтому следует соблюдать условия обычного помещения
• Не подходит для управления нагрузками свыше 5 А / 250 В переменного тока - мощность контактов не конкретизирована, но типовые значения для таких устройств ограничены
• Отсутствие сертификатов ATEX/IECEx - не используется во взрывоопасных зонах

Примеры использования

• На конвейере: рычаг срабатывает при достижении продуктом крайней точки, отключая двигатель
• На дверях шлюза: выключатель фиксирует полное закрытие, давая сигнал на запуск следующего этапа
• На станке с ЧПУ: контролирует возврат инструмента в исходное положение перед новым циклом
• В подъёмниках: предотвращает перебор при максимальном подъёме платформы

Практические советы

• Перед установкой проверьте, соответствует ли длина и жёсткость рычага требованиям вашего механизма - слишком длинный рычаг может прогибаться, слишком короткий - не достигать нужной точки
• Используйте дополнительные упоры или защитные кожухи, если есть риск случайного удара по рычагу со стороны посторонних предметов
• При многократном использовании периодически осматривайте контактную группу на окисление - даже в сухих условиях возможно образование плёнки
• Если требуется герметичная установка - выбирайте модели с IP-защитой; этот вариант L3K13REF121 не подходит для таких условий
• При замене убедитесь, что новый выключатель EMAS L3K13REF121 совпадает по форме и размерам - отличается от прямых моделей, и не все кронштейны подходят
