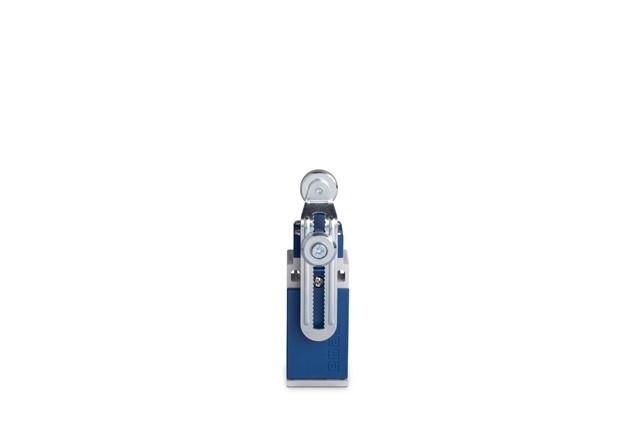

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью метал. роликом Ф18мм на регулируемом изогнутым рычаге(1НО+1НЗ) EMAS L5K13MEM124

Выключатель концевой угловой 2-направленный с пластмассовой консолью и металлическим роликом Ф18мм на регулируемом изогнутом рычаге (1НО+1НЗ) от бренда EMAS, артикул l5k13mem124 - механический выключатель для фиксации положений движущихся частей оборудования. Подходит для автоматических линий, где требуется надёжное срабатывание при точном позиционировании.

Назначение и область применения

Этот выключатель используется для контроля конечного положения механизмов: перемещаемых платформ, дверей, заслонок, столиков станков. Благодаря двум контактам (1 НО + 1 НЗ) он позволяет одновременно управлять цепями включения и отключения. Применяется в системах с умеренной частотой срабатывания - до 6000 операций в час. Работает в условиях, где важна защита от пыли и влаги - например, на пищевых линиях, в сборочных цехах, на конвейерах.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - два полюса, быстрое переключение
• Рабочее напряжение: 250 В переменного тока
• Рабочий ток: 3 А переменного тока
• Механический ресурс: 10 000 000 операций
• Электрический ресурс: 1 000 000 операций
• Частота срабатывания: макс. 6000 операций/час
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)
• Электрическая прочность: 2500 В переменного тока в течение 1 минуты
• Тип контакта: 1H3 + 1HO (по описанию производителя - вероятно опечатка; правильно: 1НО + 1НЗ)
• Диаметр ролика: 18 мм, металлический
• Консоль: пластмассовая, устойчивая к ударным нагрузкам
• Рычаг: изогнутый, регулируемый по углу наклона

Совместимость и монтаж

Установка осуществляется через крепёжные отверстия в корпусе. Угол поворота рычага можно изменить - это позволяет точно настроить момент срабатывания под конкретную геометрию механизма. Посадочный диаметр ролика 18 мм совместим со стандартными упорами и штоками. Для монтажа используйте крепёж, не создающий боковые усилия на рычаг - это продлит срок службы. Выключатель не требует внешнего питания - работает исключительно за счёт механического воздействия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления в слаботочных цепях. Защита IP65 обеспечивает безопасную работу в запылённой среде и при периодическом мытье оборудования. Электрическая прочность 2500 В гарантирует отказоустойчивость при кратковременных импульсах напряжения. Соответствует классу AC-11 - применение в цепях управления маломощных двигателей и исполнительных механизмов.

Преимущества

• Два типа контактов в одном корпусе - экономия места и проводки
• Регулируемый рычаг - точная настройка срабатывания без замены детали
• Металлический ролик 18 мм - устойчив к износу при длительной работе
• Высокий механический ресурс - подходит для интенсивных режимов работы
• Защита IP65 - надёжная работа даже в агрессивных условиях

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или хрупкость пластика
• Максимальный ток 3 А - нельзя использовать для прямого управления мощными двигателями
• Не рассчитан на частые срабатывания свыше 6000 раз в час - риск преждевременного выхода из строя
• Пластмассовая консоль не выдерживает жестоких ударов или давления более 10–15 Н - применяйте только с мягкими упорами
• Не рекомендован для установки в местах с постоянным воздействием масел, растворителей или агрессивных химикатов

Примеры использования

• Фиксация крайних положений стола ЧПУ станка
• Контроль открытия/закрытия люка на конвейере
• Определение наличия изделия на позиции сборочной линии
• Автоматическое отключение насоса при достижении максимального уровня жидкости
• Сигнализация завершения движения заслонки в вентиляционной системе

Практические советы

• Перед установкой проверьте угол наклона рычага - он должен свободно касаться упора без перекоса
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и нарушить работу контактов
• Проверяйте состояние ролика каждые 50 000 циклов - при появлении задиров замените выключатель
• Подключайте контакты согласно схеме: НО - для включения, НЗ - для отключения
• Для долгой службы избегайте установки рядом с источниками сильных вибраций - они снижают ресурс контактов
