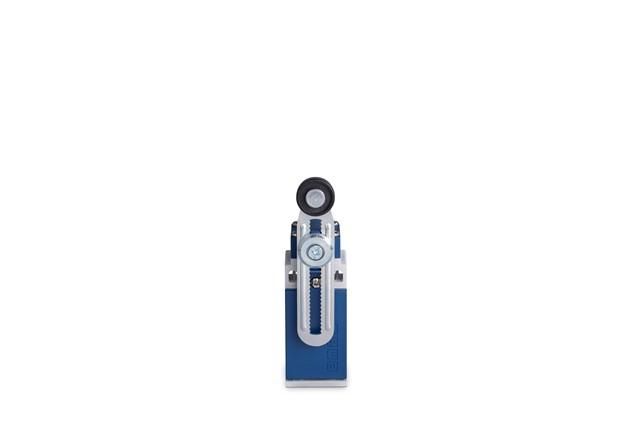

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью роликом Ф18мм на коротком регулируемом рычаге (1НО+1НЗ) EMAS L5K13MEP122

Выключатель концевой угловой 2-направленный с пластмассовой консолью, роликом Ø18 мм и регулируемым рычагом (1НО+1НЗ) от бренда EMAS, артикул L5K13MEP122 - надёжный элемент автоматизации для фиксации положений движущихся частей машин, особенно там, где важна точная настройка и устойчивость к механическим воздействиям.

Назначение и область применения

Этот выключатель предназначен для контроля предельных положений механизмов: например, когда деталь достигает крайней точки движения и должна остановиться или изменить направление. Подходит для установки на станках, транспортерах, шлюзах, лифтах, автоматических линиях. Угловая форма и ролик позволяют работать с объектами, перемещающимися под углом, а два контакта (1 нормально открытый + 1 нормально замкнутый) дают гибкость в управлении цепями.

Технические характеристики

• Тип: угловой, двухнаправленный
• Консоль: пластмассовая, с роликом диаметром 18 мм
• Рычаг: регулируемый - позволяет менять угол и длину плеча для точной настройки срабатывания
• Контакты: 1 НО (нормально открытый) + 1 НЗ (нормально замкнутый)
• Материал корпуса: термостойкая пластмасса
• Ролик: износостойкий, обеспечивает плавное срабатывание при трении

Совместимость и монтаж

Устанавливается на раму, стойку или кронштейн с помощью крепёжных отверстий в корпусе. Для правильного функционирования важно, чтобы ось ролика перпендикулярно встречала поверхность, которая активирует выключатель. Регулируемый рычаг позволяет точно задать расстояние до точки срабатывания - используйте отвёртку для поворота фиксирующего винта после настройки. Кабельный ввод не предусмотрен - провода подключаются внешним способом через клеммы внутри корпуса.

Преимущества

• Два типа контактов в одном устройстве - экономят место и снижают количество компонентов в схеме
• Регулируемый рычаг - легко адаптировать под разные зазоры и скорости движения
• Пластмассовый ролик Ø18 мм - минимизирует риск заедания, работает мягко даже на грязных поверхностях
• Угловая конструкция - удобна для монтажа в ограниченном пространстве, где прямой контакт невозможен

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в жидкость - герметичность не соответствует IP65+
• Пластмассовая консоль не рекомендована для экстремальных температур ниже –25C или выше +70C
• Не подходит для высокочастотных срабатываний более 120 раз/мин - возможен быстрый износ ролика и контактов
• Не использовать в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам

Примеры использования

• На конвейере: фиксация максимального положения платформы перед сменой направления
• На двери шкафа станка: отключение питания при открывании
• В системе подъёмника: остановка при достижении верхнего/нижнего предела
• На автоматической линии сборки: проверка наличия детали в определённой точке

Практические советы

• Перед установкой проверьте, что посадочная площадка прочная - вибрации могут вызвать самопроизвольную регулировку рычага
• Используйте фиксаторы (например, каплю клея Loctite) на винтах регулировки, если есть риск вибраций
• При монтаже ориентируйте ролик так, чтобы нагрузка приходилась на его окружность, а не на боковые грани
• Для долгой службы периодически проверяйте состояние ролика - при появлении сколов или деформаций замените выключатель
• Артикул L5K13MEP122 совместим со стандартными кабелями 0,5–1,5 мм2 - не используйте жилы больше 2,5 мм2
