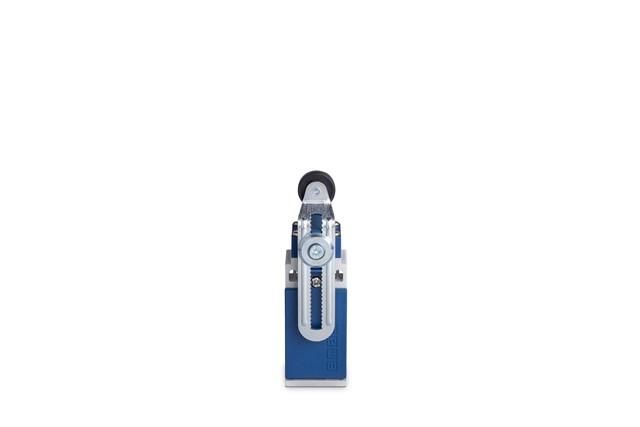

Выключатель концевой быстрого переключения угловой 2-направленный с пластмас. консолью роликом Ф18мм на регулируемом изогнутым рычаге (1НО+1НЗ) EMAS L5K13MEP124

Выключатель концевой угловой 2-направленный с пластмассовой консолью и роликом Ф18 мм на регулируемом изогнутом рычаге (1НО+1НЗ) от бренда EMAS - устройство для фиксированного определения положения движущихся частей оборудования. Артикул L5K13MEP124 применяется там, где требуется надёжная коммутация при достижении предельной точки перемещения.

Назначение и область применения

Этот выключатель предназначен для автоматического отключения или переключения цепей при достижении механизмом крайнего положения. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах с линейным или поворотным движением. Угловая форма и ролик позволяют работать в условиях ограниченного пространства, особенно когда контакт происходит под углом к направлению движения.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: пластмассовый, диаметром 18 мм
• Рычаг: изогнутый, регулируемый по углу наклона
• Материал корпуса: термостойкая пластмасса
• Угол действия: двухсторонний - активируется при движении в обоих направлениях
• Конструкция: угловая, с консольной конструкцией для удобного монтажа

Совместимость и монтаж

Выключатель L5K13MEP124 устанавливается на раму или основание механизма с помощью крепёжных отверстий в корпусе. Регулируемый изогнутый рычаг позволяет точно настроить точку срабатывания без замены детали. Для правильной работы важно, чтобы поверхность, задевающая ролик, была гладкой и не имела острых кромок. Диаметр ролика 18 мм требует минимального зазора между препятствием и корпусом выключателя - не менее 20 мм.

Преимущества

• Двухнаправленное срабатывание снижает количество необходимых датчиков на одном участке
• Регулируемый рычаг обеспечивает точную настройку без замены комплектующих
• Пластмассовый ролик не повреждает чувствительные поверхности (например, покрытия труб или профилей)
• Угловая форма позволяет использовать устройство в труднодоступных местах, где обычные концевые выключатели не помещаются

Ограничения применения

• Не предназначена для использования во взрывоопасных средах - нет соответствующего взрывозащитного исполнения
• Пластмассовая консоль и ролик не рекомендованы для высоких температур выше +70 C или воздействия агрессивных химических веществ
• Не рассчитана на механические удары большой силы - возможна деформация рычага при нагрузке свыше 5 Н
• Не подходит для частых циклов более 1200 в час - риск быстрого износа контактов

Примеры использования

• На конвейере - определяет окончание движения тележки перед сменой направления
• На дверях шлюза - сигнализирует о полном закрытии
• На режущем станке - фиксирует положение стола при возврате в исходную точку
• На подъёмном механизме - прекращает работу при достижении верхней/нижней границы

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен двигаться без заеданий
• Используйте защитные кожухи, если есть риск попадания стружки, пыли или жидкости
• При настройке начинайте с максимального усилия на рычаге, затем постепенно уменьшайте до нужного значения
• Не затягивайте крепления слишком сильно - это может деформировать пластиковую консоль
• Для длительной службы периодически осматривайте ролик на предмет износа - при появлении трещин или потери формы замените его
