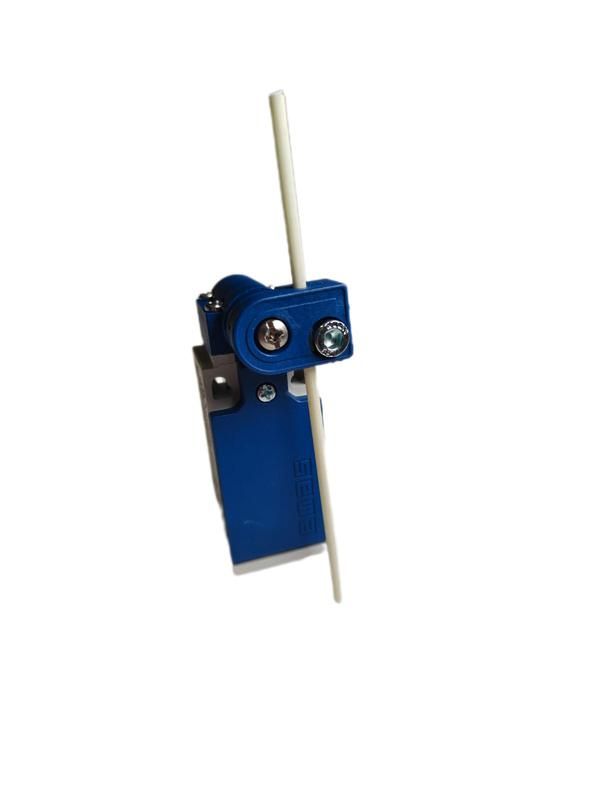

Выключатель концевой быстрого переключения угловой многонаправленный с пластмас. консолью и регулируемым рычагом (1НО+1НЗ) EMAS L5K13REF121

Выключатель концевой угловой многонаправленный с пластмассовой консолью и регулируемым рычагом (1НО+1НЗ) от бренда EMAS (артикул L5K13REF121) предназначен для точного фиксирования положения движущихся частей оборудования. Он надёжно срабатывает при механическом воздействии и подходит для автоматизированных систем, где важна долговечность и защита от внешних факторов.

Назначение и область применения

Этот выключатель используется для определения крайнего положения механизма - например, когда деталь достигает предела хода. Подходит для установки на станках, конвейерах, шлюзах, лифтах и других устройствах с линейным или поворотным перемещением. Благодаря угловой форме и регулируемому рычагу легко адаптируется под сложные геометрические условия монтажа. Применяется в цепях переменного тока класса AC11 - то есть для управления нагрузками типа нагревателей, реле, маломощных двигателей.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ) - два полюса
• Рабочее напряжение: до 250 В переменного тока
• Рабочий ток: 3 А переменного тока
• Механический ресурс: 10 млн операций
• Электрический ресурс: 1 млн операций
• Предельная частота срабатывания: до 6000 операций в час
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)
• Электрическая прочность: выдерживает 2500 В переменного тока в течение 1 минуты
• Тип контакта: быстрое переключение (моментальное действие)

Совместимость и монтаж

Угловая форма корпуса позволяет устанавливать выключатель там, где обычные модели не помещаются - например, в углах рам или на боковых поверхностях механизмов. Консоль из пластмассы обеспечивает жесткую фиксацию рычага, а сам рычаг можно повернуть на нужный угол для точной настройки точки срабатывания. Для монтажа используются два крепёжных отверстия в основании корпуса. Диаметр вала рычага соответствует стандартному размеру для таких устройств - совместим с типичными роликами и толкателями. Убедитесь, что усилие на рычаг не превышает допустимое - иначе возможна преждевременная поломка.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для электрооборудования в условиях промышленной автоматизации. Высокая электрическая прочность (2500 В) гарантирует безопасную работу даже при кратковременных скачках напряжения. Защита IP65 делает его пригодным для использования в средах с пылью, влагой и мытьём водой - например, на пищевых производствах или в зонах с повышенной запылённостью.

Преимущества

• Два типа контактов (НО+НЗ) позволяют использовать один прибор для двух функций - контроля положения и сигнализации
• Регулируемый рычаг даёт возможность точно задать момент срабатывания без замены детали
• Высокий механический ресурс снижает необходимость частого обслуживания
• Пластмассовая консоль устойчива к коррозии и не проводит ток, повышая безопасность
• Быстрое переключение исключает “провал” контактов - важно для точных позиционирующих систем

Ограничения применения

• Не предназначена для работы при температуре ниже –5 C - возможна потеря эластичности материалов
• Максимальный ток 3 А - нельзя применять для прямого управления мощными двигателями или нагревателями свыше 750 Вт
• Не рекомендуется для импульсных нагрузок выше 6000 операций/час - риск перегрева контактов
• Не подходит для взрывоопасных сред - отсутствует сертификат Ex
• Не рассчитан на длительное погружение в жидкости - IP65 не означает герметичность при непрерывном контакте с водой

Примеры использования

• Фиксация конца движения стола станка ЧПУ - при касании рычага выключатель размыкает цепь питания
• Обнаружение наличия изделия на конвейере - срабатывание при прохождении детали через порог
• Контроль закрытия люка в автоматической линии - НЗ контакт подаёт сигнал “дверь закрыта”
• Остановка подъёмника при достижении верхней точки - сработает НО контакт, отключив двигатель

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался - не должно быть трения о корпус или другие элементы
• Используйте защитные колпачки или экраны, если рычаг подвергается ударным нагрузкам
• Подключение проводов - соблюдайте полярность только для цепей управления; в силовых цепях переменного тока она не имеет значения
• При использовании в условиях вибраций дополнительно закрепите корпус клеем или контргайками
• Для продления срока службы избегайте частых срабатываний вблизи максимальной частоты - лучше делать запас по скорости
