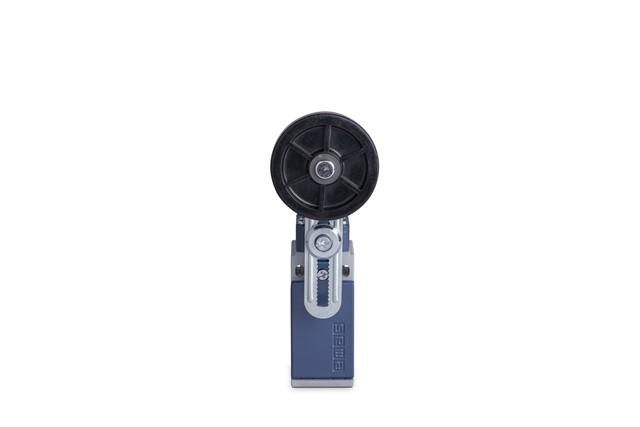

Выключатель концевой L51K13MEL122 EMAS

Выключатель концевой EMAS L51K13MEL122 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется в системах автоматизации, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS L51K13MEL122 используется для передачи сигнала при достижении объектом крайнего положения - например, когда дверь полностью закрыта или стол станка достигает границы хода. Подходит для установки на промышленном оборудовании: конвейерах, лифтах, шлюзах, станках с ЧПУ и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Конструкция: однополюсный, нормально замкнутый (NC) контакт
• Максимальный ток: до 5 А (переменный/постоянный)
• Рабочее напряжение: до 440 В переменного тока
• Степень защиты: IP67 - герметичный корпус защищён от пыли и временного погружения в воду
• Материал корпуса: термостойкая пластмасса
• Рабочий температурный диапазон: от -25C до +80C
• Механический ресурс: более 1 млн циклов срабатывания

Совместимость и монтаж

Выключатель концевой EMAS L51K13MEL122 устанавливается на жёсткую поверхность с помощью двух крепёжных отверстий в основании. Кабельный вход выполнен под гибкий провод диаметром 5–9 мм. Для подключения используйте клеммы внутри корпуса - доступ к ним открывается после снятия крышки. Учитывайте посадочные размеры: высота корпуса 42 мм, ширина 28 мм, глубина 35 мм. Роликовый рычаг требует свободного движения без перекосов - избегайте бокового усилия.

Безопасность и стандарты

Выключатель концевой EMAS L51K13MEL122 соответствует требованиям IEC 60947-5-1 для коммутирующих аппаратов управления. Сертифицирован для работы в условиях повышенной запылённости и влажности. Соответствует директивам CE и RoHS.

Преимущества

• Высокая долговечность благодаря металлическому механизму с роликом - снижает износ при многократных срабатываниях
• Защита IP67 позволяет использовать в агрессивных средах: цехах с мойкой, на открытых площадках, в пищевой промышленности
• Простая замена контактов - внутренние элементы не требуют специнструментов
• Устойчивость к вибрациям - подходит для установки на движущихся узлах

Ограничения применения

• Не предназначен для работы с токами выше 5 А - для больших нагрузок нужен промежуточный реле
• Не рекомендован для частого воздействия ударных нагрузок свыше 10 Н - возможен выход из строя механизма
• Не следует применять в средах с агрессивными химическими веществами (кислоты, щёлочи) - материал корпуса не устойчив к ним
• Роликовый рычаг не работает эффективно при малых перемещениях менее 1 мм - требует достаточного хода для активации

Примеры использования

• Закрывание двери шкафа ЧПУ - сигнал остановки при полном закрытии
• Фиксация положения подъёмника в логистической системе
• Определение конца хода транспортерной ленты
• Контроль положения заслонки в вентиляционной системе

Практические советы

• Перед монтажом проверьте направление действия рычага - он должен активироваться точно в плоскости движения детали
• Используйте кабели с усиленной изоляцией при подключении в местах с постоянными изгибами
• При установке в вибрирующей среде закрепите выключатель концевой EMAS L51K13MEL122 через демпферную прокладку
• Регулярно осматривайте ролик - при появлении задиров или заеданий замените механизм, чтобы избежать ложных срабатываний
• Этот выключатель не имеет регулировки чувствительности - выбирайте модель исходя из точного хода механизма
