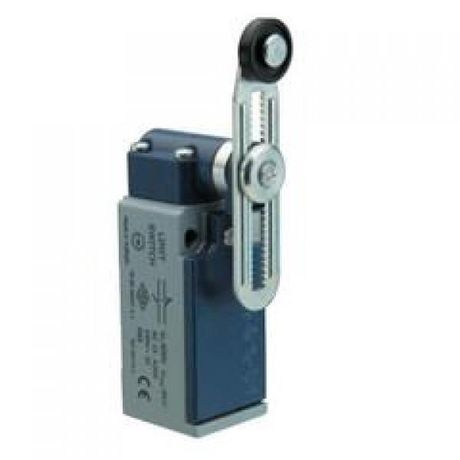

Выключатель концевой L51K23MEP122 EMAS

Выключатель концевой EMAS L51K23MEP122 - механический устройство для фиксации положения движущихся частей оборудования, например, на станках, конвейерах или автоматических линиях. Он обеспечивает точную остановку при достижении предельного положения, защищая механизм от перегрузки.

Назначение и область применения

Выключатель концевой EMAS L51K23MEP122 используется для контроля крайних положений в механизмах с линейным или поворотным перемещением. Когда подвижная часть достигает заданной точки, она активирует выключатель, который размыкает или замыкает электрическую цепь. Применяется в системах управления приводами, где важна безопасная и точная остановка - например, на транспортерах, лифтах, дверях шлюзов, режущих станках.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Контакты: нормально замкнутый (NC) и нормально разомкнутый (NO) - возможна комбинация
• Максимальный ток: до 5 А при напряжении 250 В переменного тока
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +80C
• Механическая износостойкость: до 1 млн циклов срабатывания
• Материал корпуса: термопластик с высокой ударной прочностью
• Крепление: через два монтажных отверстия под болт M4

Совместимость и монтаж

Выключатель концевой EMAS L51K23MEP122 устанавливается на жесткую поверхность, исключающую вибрацию. Для надежной работы важно, чтобы угол воздействия рычага был близок к 90° к направлению движения. Подключение осуществляется к клеммам внутри корпуса - провода должны иметь сечение не менее 0,5 мм2. Учитывайте посадочные размеры: расстояние между отверстиями - 30 мм, диаметр отверстий - 4,5 мм. Не используйте силовые кабели выше класса H05VV-F.

Безопасность и стандарты

Выключатель концевой EMAS L51K23MEP122 соответствует требованиям IEC 60947-5-1 для аппаратов управления. Соответствие гарантирует надежность в промышленных условиях и совместимость с системами безопасности по EN ISO 13849-1. Сертифицирован для использования в зонах с повышенными требованиями к отказоустойчивости.

Преимущества

• Устойчив к запылённым и влажным средам благодаря IP67
• Долгий срок службы - до миллиона циклов срабатывания
• Роликовый рычаг снижает трение и износ при многократном контакте
• Герметичный корпус предотвращает попадание масла, воды и химически активных веществ
• Простая замена контактов без полной замены устройства

Ограничения применения

• Не предназначен для использования в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Не рекомендуется применять при постоянных ударных нагрузках свыше 10 G
• Избыточная скорость движения (более 0,5 м/с) может вызвать преждевременный выход из строя рычага
• Запрещено использовать в качестве основного средства отключения питания - только для сигнализации и управления

Примеры использования

• На конвейере - остановка ленты при достижении крайнего положения
• На гидравлическом прессе - фиксация максимального хода пуансона
• В системе открывания дверей шлюза - сигнал о полном закрытии
• На станке с ЧПУ - определение начальной точки координат

Практические советы

• Перед установкой проверьте свободный ход рычага - он не должен задевать соседние детали
• При использовании в условиях вибраций закрепите выключатель концевой EMAS L51K23MEP122 на демпфирующей пластине
• Регулярно осматривайте контактную группу - особенно после 500 тыс. циклов
• Для длительной эксплуатации в холоде выбирайте место установки, защищенное от намерзания льда
• Не затягивайте крепежные болты с усилием более 1,5 Нм - это может деформировать корпус
