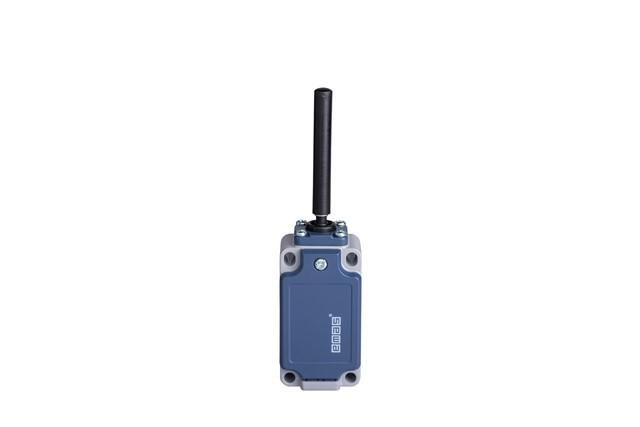

Выключатель концевой L52K13ROP101 EMAS

Выключатель концевой EMAS L52K13ROP101 - механический устройство для фиксации положения движущихся частей оборудования, например, на станках, конвейерах или автоматических линиях. Он надёжно сигнализирует о достижении предельного положения и передаёт сигнал в систему управления.

Назначение и область применения

Выключатель концевой EMAS L52K13ROP101 используется для контроля крайних положений механизмов. Когда подвижной элемент (например, толкатель или рычаг) задействует контакты выключателя, он замыкает или размыкает электрическую цепь. Это позволяет остановить двигатель, изменить направление движения или активировать другую функцию системы.

Подходит для установки на промышленном оборудовании: металлорежущие станки, ленточные конвейеры, шлюзы, лифтовые механизмы, устройства с линейным перемещением.

Технические характеристики

• Тип: механический концевой выключатель с роликовым толкателем
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: 5 А при переменном токе 250 В
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Механическая износостойкость: до 10 млн циклов

Совместимость и монтаж

Выключатель концевой EMAS L52K13ROP101 устанавливается на жёсткую поверхность с помощью двух крепёжных отверстий в основании. Диаметр отверстий - 4,5 мм, шаг между ними - 39 мм. Подключение осуществляется через гибкие провода сечением до 1,5 мм2, которые заводятся в резьбовые зажимы M16x1,5.

Не требует внешнего питания - работает как пассивный переключатель. Совместим со всеми стандартными контроллерами, реле и PLC, работающими с дискретными входами.

Безопасность и стандарты

Выключатель концевой EMAS L52K13ROP101 соответствует требованиям IEC 60947-5-1 для аппаратов управления. Сертифицирован для работы в условиях повышенной запылённости и влажности. Соответствует директивам CE и RoHS.

Преимущества

• Устойчив к воздействию пыли, брызг воды и перепадам температур благодаря высокому классу IP67
• Роликовый толкатель обеспечивает плавное срабатывание даже при малых усилиях и снижает износ деталей
• Долгий срок службы - до 10 миллионов операций, что особенно важно для непрерывно работающих линий
• Герметичная конструкция исключает попадание внутрь грязи, масла и влаги

Ограничения применения

• Не предназначен для использования в взрывоопасных средах - отсутствует взрывозащита Ex
• Не рекомендован для частого воздействия ударных нагрузок свыше 10 Н - возможен выход из строя механизма
• Не следует применять в условиях постоянного погружения в жидкости - IP67 допускает лишь временное погружение
• Требуется точная регулировка положения - некорректная установка может вызвать преждевременный износ ролика

Примеры использования

• На конвейере: определяет окончание прохода изделия и останавливает ленту
• На станке: фиксирует положение стола при возврате в начальную точку
• В дверном механизме: сигнализирует о полном закрытии люка
• На подъёмнике: прекращает работу при достижении верхней/нижней точки

Практические советы

• Перед установкой проверьте, чтобы толкатель свободно перемещался без трения о соседние детали
• Используйте кабели с достаточным запасом длины - изгиб проводов возле выключателя может повредить контактные группы
• При монтаже на вибрирующем оборудовании дополнительно закрепите корпус хомутами или демпферами
• Регулярно осматривайте ролик на предмет износа - при появлении забоин или деформации замените выключатель, даже если он продолжает работать
• Обратите внимание на посадочный диаметр - выключатель имеет резьбу M16x1,5; совпадение с трубопроводом или крепёжной планкой обязательно
