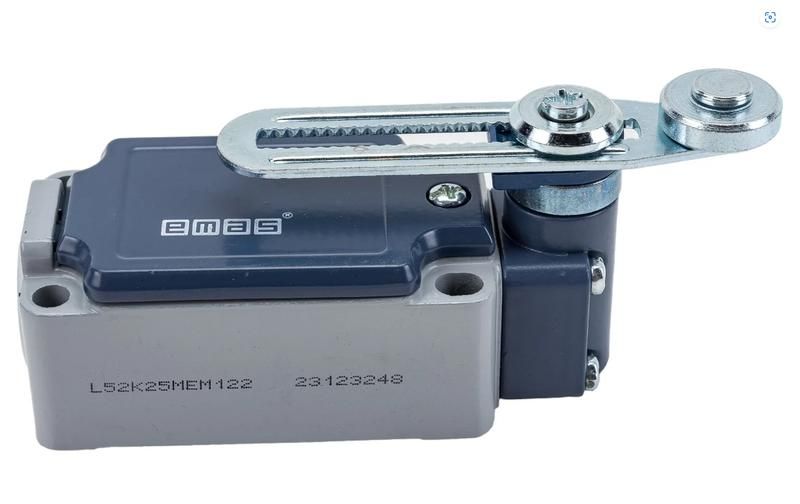

Выключатель концевой L52K25MEM122 EMAS

Выключатель концевой EMAS L52K25MEM122 предназначен для автоматического размыкания или замыкания цепей управления при достижении механизмом заданной точки положения. Применяется в системах автоматизации на станках, конвейерах, лифтах и других устройствах с механическим движением.

Назначение и область применения

Выключатель концевой EMAS L52K25MEM122 реагирует на физическое столкновение с упором или рычагом, который двигается вместе с оборудованием. Когда упор активирует механизм выключателя, контакт переключает состояние - замыкает или размыкает цепь управления. Это позволяет точно фиксировать предельные положения движения: крайние точки, зоны останова, границы рабочего хода.

Подходит для использования в промышленном оборудовании: металлорежущих станках, транспортерных лентах, шлюзах, автопогрузчиках, системах контроля уровня. Особенно эффективен там, где требуется надежная механическая сигнализация без электронных датчиков.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (выдерживает 1 мин.)
• Изоляционное сопротивление: ≥10 МОм при 500 В постоянного тока
• Диэлектрическая прочность: между корпусом и контактами - 2000 В; между разомкнутыми контактами - 1500 В
• Рабочий температурный диапазон: от –5 C до +40 C
• Частота операций: до 1800–3000 в час
• Механический ресурс: 1 000 000 циклов (минимум)
• Электрический ресурс: 1 000 000 циклов (минимум)
• Группа нагрузки: AC15 (для управляемых цепей переменного тока)
• Сечения кабеля: 1,5–2,5 мм2
• Защита: IP65 (полная защита от пыли, струй воды из любого направления)
• Ввод кабеля: PG13,5 (три входа для кабелей)
• Корпус: пластиковый, классическая форма
• Контакты: съемный модуль, легко заменяемый
• Двойная изоляция: повышает безопасность при работе с высокими потенциалами

Совместимость и монтаж

Выключатель концевой EMAS L52K25MEM122 имеет стандартизованные габариты и крепежные отверстия, совместимые с большинством аналогичных устройств. Устанавливается на рамы, стенки оборудования или специальные кронштейны с помощью болтов или самонарезающих винтов.

Ввод кабеля выполнен через три герметичных патрубка PG13,5 - можно завести один основной кабель или распределить провода по трём каналам. Для подключения используйте кабель с жилами сечением 1,5–2,5 мм2. Клеммы внутри доступны после снятия крышки съемного блока контактов - удобно для быстрой замены или диагностики.

Не требует внешнего питания - работает исключительно как механический переключатель. Подключение осуществляется последовательно в цепь управления (не в силовые цепи!).

Безопасность и стандарты

Выключатель соответствует требованиям международных норм:

• IEC 947-5-1
• EN 60947-5-1
• VDE 0660

Двойная изоляция обеспечивает дополнительную защиту от поражения током даже при пробое одной из изолирующих прослоек. Наличие защиты IP65 делает возможным применение в условиях повышенной запыленности и влажности - например, на участках мойки, в цехах с технологическими брызгами.

Преимущества

• Высокая долговечность: 1 млн циклов работы - срок службы более 5 лет при средней нагрузке
• Замена контактов без демонтажа всего устройства - снижает время простоя
• Устойчивость к пыли и воде благодаря защите IP65
• Простота монтажа и совместимость с типовой оснасткой
• Отказоустойчивость: не зависит от электроники, работает при любых помехах

Ограничения применения

• Не мощные силовые цепи - рассчитан только на управление (до 3 А); нельзя использовать для прямого включения двигателей или нагревателей
• Работает только в температурном диапазоне –5…+40 C - не подходит для холодильных камер или печей
• Не рекомендован для частых ударных нагрузок выше допустимой частоты (более 3000 операций/час)
• Пластиковый корпус чувствителен к органическим растворителям и агрессивным химикатам - избегайте контакта с маслами, красками, кислотами

Примеры использования

• На конвейере: фиксирует окончание прохода изделия перед сбросом в ящик
• На станке ЧПУ: сигнал о достижении нулевой точки оси Z
• В лифте: определяет верхнее и нижнее положение кабины
• На затворе: прекращает работу привода при полном закрывании

Практические советы

• Перед установкой проверьте, чтобы упор мог свободно давить на ролик или рычаг выключателя - недостаточный усилие вызывает отказ срабатывания
• Обязательно используйте кабель сечением 1,5–2,5 мм2 - меньшие сечения перегреются при длительной нагрузке
• При многократных циклах регулярно проверяйте состояние контактов - особенно если используется в цепях с индуктивными нагрузками
• При необходимости замены контактов - отсоедините питание, снимите крышку и просто выньте старый блок, вставьте новый
• Не забудьте правильно выбрать сторону действия (нормально открытый/замкнутый контакт) - модель L52K25MEM122 обычно поставляется с одним типом контакта, уточните документацию
