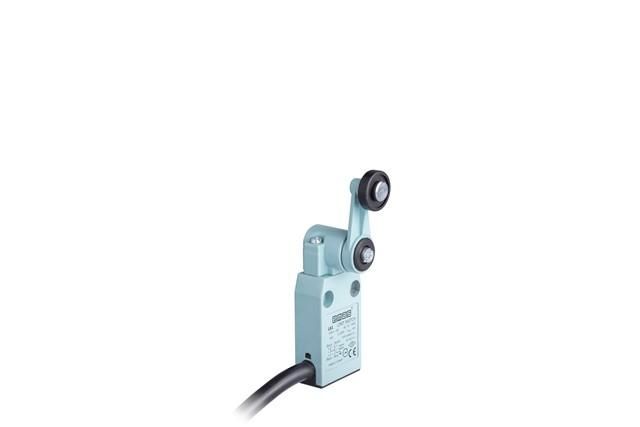

Выключатель концевой L61K13MEP121 EMAS

Выключатель концевой EMAS L61K13MEP121 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется там, где требуется надёжная сигнализация достижения крайнего положения.

Назначение и область применения

Выключатель концевой EMAS L61K13MEP121 используется для автоматического отключения или изменения режима работы механизма при достижении им предельного положения. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением. Работает в паре с управляющей системой - сигнал с выключателя передаётся на контроллер, который реагирует на окончание хода.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Контакты: нормально замкнутый (NC) и нормально разомкнутый (NO) - переключаемые
• Максимальный ток: до 5 А при напряжении 250 В переменного тока
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Механическая износостойкость: до 1 млн циклов срабатывания

Совместимость и монтаж

Выключатель концевой EMAS L61K13MEP121 монтируется на поверхность с помощью двух крепёжных отверстий под болт M4. Установка требует точной регулировки положения рычага - он должен активироваться точно в момент достижения крайней точки движения. Кабельный вход имеет резьбу G1/2, совместимую со стандартными герметичными вводами. Для подключения используйте провода сечением 0,5–1,5 мм2. Не допускается применение с высокими ударными нагрузками - рычаг не рассчитан на жесткие столкновения.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для коммутирующих аппаратов управления. Соответствие IP67 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Выключатель не содержит опасных материалов согласно RoHS.

Преимущества

• Надёжная работа даже в экстремальных условиях благодаря защите IP67
• Долгий срок службы - до миллиона циклов срабатывания
• Переключаемые контакты позволяют гибко настраивать логику управления
• Роликовый рычаг снижает трение и износ при длительном использовании

Ограничения применения

• Не предназначен для работы с токами выше 5 А - превышение вызывает оплавление контактов
• Не рекомендован для сред с агрессивными химическими веществами - корпус не устойчив к растворителям и кислотам
• Запрещено использовать в качестве основного выключающего аппарата - только для сигнализации положения
• Рычаг чувствителен к боковым усилиям - при неправильной установке возможен выход из строя

Примеры использования

• На конвейере: фиксирует завершение прохода изделия через зону контроля
• На дверях шкафа: отключает питание при открывании для безопасности оператора
• На подъёмнике: прекращает движение при достижении верхней или нижней точки
• На станке с ЧПУ: даёт сигнал о возвращении инструмента в исходное положение

Практические советы

• При монтаже проверьте, чтобы рычаг свободно двигался - не должно быть заклинивания или перекоса
• Используйте защитные кожухи, если есть риск попадания металлической стружки или крупных частиц
• Перед первым запуском протестируйте срабатывание вручную - убедитесь, что контакт замыкается/размыкается в нужный момент
• Для долговечности избегайте постоянного воздействия на рычаг в одном направлении - лучше чередовать направления движения
• EMAS L61K13MEP121 - отличный выбор для замены старых аналогов, если сохраняются те же размеры и тип контактов
