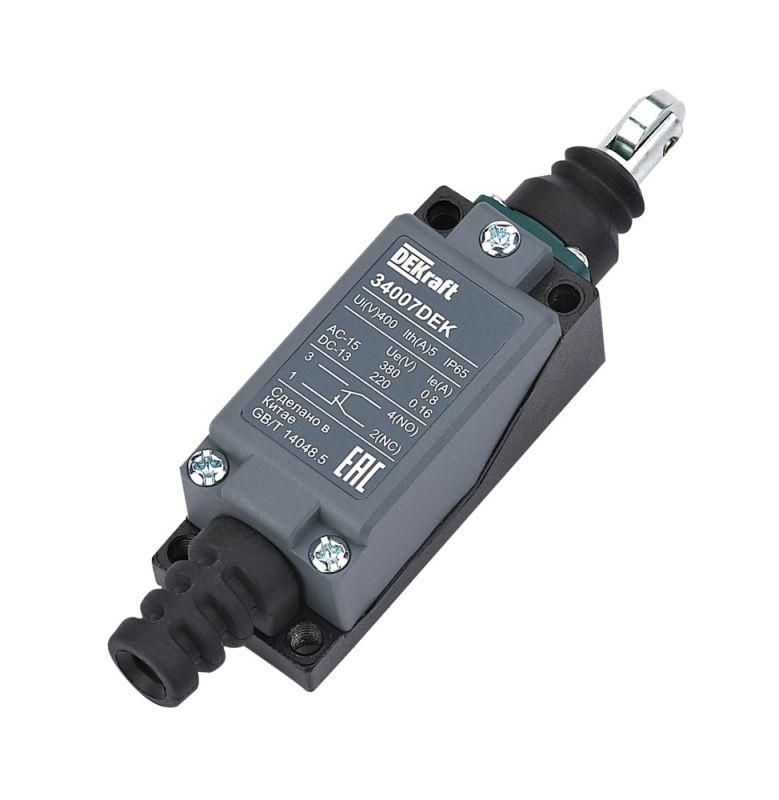

Выключатель концевой метал. 1НО1НЗ Плунжер роликового типа с вертикальным включением - 34007DEK APC

Выключатель концевой металлический 1НО1НЗ плунжер роликового типа с вертикальным включением от DEKraft (арт. 34007dek) предназначен для надёжного фиксирования положений движущихся частей оборудования в промышленных системах. Его прочная конструкция и высокая степень защиты позволяют использовать устройство в агрессивных средах с пылью, влагой и механическими воздействиями.

Назначение и область применения

Этот концевой выключатель используется для определения предельных положений перемещаемых элементов: стола станка, двери шкафа, ленты конвейера, рычага механизма. Он сигнализирует контроллеру о достижении заданной точки, обеспечивая безопасную остановку или изменение направления движения. Подходит для автоматизированных линий, упаковочных машин, грузоподъёмных устройств и других систем, где требуется точное позиционирование и функция безопасности.

Технические характеристики

• Тип привода: роликовый толкатель - позволяет плавно взаимодействовать с поверхностью под углом, снижая износ и повышая срок службы;
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - всего 2 переключающих контакта, подходят для управления цепями питания и сигналов;
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при достижении порога, без задержек;
• Номинальный ток: 0,8 А - рассчитан на слаботочные цепи управления, не для силовой нагрузки;
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления;
• Материал корпуса: термопластичный пластик - устойчив к химическим веществам, не проводит ток, обеспечивает двойную изоляцию;
• Диапазон температур: от –30 до +70 C - работает в холодных цехах и жарких зонах;
• Подключение: кабельный ввод PG - позволяет легко подсоединить кабель без дополнительных соединителей;
• Электрическая износостойкость: минимум 1 млн циклов в классе DC-13 - долговечность при частых срабатываниях;
• Ударопрочность: IK04 - выдерживает удары энергией до 0,35 Дж;
• Стандарты: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1 - соответствие международным требованиям к безопасности и совместимости.

Совместимость и монтаж

Выключатель 34007dek крепится к оборудованию с помощью винтов с метрической или самонарезной резьбой. Устройство имеет компактные габариты, соответствующие DIN EN 50047-2020, что гарантирует совместимость с типовыми монтажными платформами и кронштейнами. Кабельный ввод PG позволяет подключать кабели с внешним диаметром 4–7 мм. Модульная конструкция упрощает замену внутренних компонентов без демонтажа всего устройства.

Безопасность и стандарты

Выключатель концевой 34007dek соответствует требованиям ГОСТ IEC 60947-5-1 (для коммутационных аппаратов) и ГОСТ IEC 60204-1 (безопасность машин). Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - исключает ложные срабатывания. Двойная изоляция корпуса исключает риск поражения током даже при повреждении внешней оболочки. Соответствие DIN EN 50047 обеспечивает стандартизацию установки и замены в европейских и российских системах.

Преимущества

• Роликовый толкатель снижает трение и износ при работе с неровными поверхностями;
• IP65 и IK04 обеспечивают надёжность в запылённых, влажных и вибрационных условиях;
• Мгновенное переключение - минимальная задержка реакции системы;
• Модульная сборка - быстрая сервисная замена контактов без замены всего выключателя;
• Долгий срок службы - 1 млн+ циклов при работе с постоянным током;
• Гибкое крепление - подходит для различных типов монтажных поверхностей.

Ограничения применения

• Не предназначено для работы с токами выше 0,8 А - нельзя использовать для прямого управления двигателями или мощными нагревателями;
• Пластиковый корпус не рекомендован для экстремальных химических сред (например, концентрированные кислоты или растворители);
• Роликовый толкатель требует наличия хотя бы частично плоской поверхности для эффективного срабатывания - не подходит для тонких или круглых объектов без доработки;
• Не следует применять в условиях постоянного погружения в жидкость - IP65 не является герметичностью для длительного подводного использования.

Примеры использования

• На конвейере - контроль положения бокса перед сменой направления;
• На станке ЧПУ - фиксация крайнего положения оси X/Y/Z;
• В дверном механизме шкафа - аварийная остановка при открывании во время работы;
• На лифте или эскалаторе - проверка положения люка или остановка при открытии;
• В упаковочной линии - определение наличия продукта в ячейке.

Практические советы

• Перед установкой проверьте угол подхода ролика - он должен быть параллелен или слегка под углом к движению детали, чтобы избежать заклинивания;
• Используйте кабель с медными жилами сечением 0,5–1,5 мм2 для подключения - соответствует возможностям ввода PG;
• При монтаже вибрирующего оборудования используйте антивибрационные прокладки - продлевают срок службы контактов;
• Проверяйте состояние ролика каждые 50 тыс. циклов - при появлении сколов или деформаций замените толкатель;
• При использовании в холодных помещениях ниже –20 C убедитесь, что кабель не становится хрупким - выбирайте гибкие марки с низкотемпературной изоляцией.
