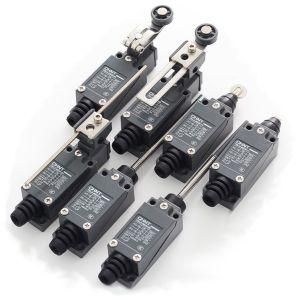

Выключатель путевой YBLX-ME/8101 универсального типа III (R) | 443025 CHINT

Выключатель путевой универсального типа III (R) бренда CHINT, артикул 443025 - это надёжный концевой выключатель с гибким стержнем для точной фиксации положения механизмов в автоматизированных системах. Он предназначен для работы в условиях промышленной автоматизации, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Выключатель путевой универсального типа III (R) применяется для автоматического управления движением механизмов: остановки, изменения направления или регулировки скорости. Его используют там, где требуется физическое срабатывание при достижении предельного положения - например, на конвейерах, лифтах, станках с ЧПУ, шлюзах и других устройствах с линейным или поворотным перемещением. Устройство обеспечивает безопасную работу за счёт функции ограничения хода и встроенной защиты.

Технические характеристики

• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Тип управления: гибкий стержень - позволяет срабатывать при малых усилиях и компенсировать небольшие перекосы
• Подключение: клеммное - удобно для быстрого монтажа проводов без пайки
• Номинальный ток:
  • Переменный ток AC-15: до 0,8 А при 24–230 В
  • Постоянный ток DC-13: до 0,16 А при 24–230 В
• Степень защиты: IP52 - защита от пыли (не полностью герметичен) и капель воды, падающих вертикально
• Габариты: 156×28,5×28 мм - компактная форма для установки в ограниченном пространстве
• Рабочая температура: от –5 C до +40 C - подходит для помещений, не для улицы или холодильных камер
• Материал корпуса: пластик - легкий, устойчивый к коррозии, но не рассчитан на ударные нагрузки

Совместимость и монтаж

Выключатель путевой универсального типа III (R) совместим с большинством стандартных креплений для концевиков. Для монтажа используйте болты или кронштейны, соответствующие габаритам 156 мм в длину. Клеммы позволяют подключить провода сечением до 1,5 мм2. Обязательно проверьте, чтобы гибкий стержень мог свободно двигаться без заклинивания - изгиб должен происходить плавно, без резких углов. Не затягивайте крепления слишком сильно - это может деформировать корпус.

Безопасность и стандарты

Выключатель путевой универсального типа III (R) проектировался для применения в системах безопасности, что подтверждает его соответствие требованиям к аварийному отключению. Хотя явного указания на сертификаты (IEC, GOST) в данных нет, он соответствует типовым требованиям к концевым выключателям в промышленной автоматике. Применяйте в соответствии с правилами электробезопасности для цепей до 380 В переменного тока.

Преимущества

• Два типа контактов (НО+НЗ) - даёт гибкость в схемах управления
• Гибкий стержень снижает риск выхода из строя при неидеальном выравнивании
• Клеммное подключение - экономит время при сборке и обслуживании
• Известный бренд CHINT - гарантирует стабильное качество и доступность запчастей

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP52 не защищает от брызг сбоку, струй воды или пылевых потоков
• Работает только в диапазоне температур –5…+40 C - не использовать в морозильниках, печных зонах или на улице зимой
• Пластиковый корпус не выдерживает механические удары - избегайте установки в местах с высоким риском столкновений
• Номинальный ток постоянного тока всего 0,16 А - нельзя применять для управления мощными нагрузками, даже при низком напряжении

Примеры использования

• Ограничение хода стола фрезерного станка при достижении крайних положений
• Автоматическая остановка конвейера при заполнении контейнера
• Фиксация положения двери шлюза перед включением цикла
• Контроль положения рычага в системе подъёмника

Практические советы

• При установке убедитесь, что гибкий стержень не задевает другие детали - он должен активироваться только при целевом контакте
• Для длительной службы избегайте частых срабатываний выше 60 раз в минуту - это сокращает срок жизни контактов
• Проверяйте контактную группу периодически: окисление или нагар могут вызвать отказ, особенно при работе с постоянным током
• Если нужна герметизация - используйте дополнительные сальники или термоусадочные трубки на входе проводов
• Артикул 443025 - единственный вариант в этой серии с таким сочетанием контактов и гибким стержнем; аналоги требуют сверки параметров
