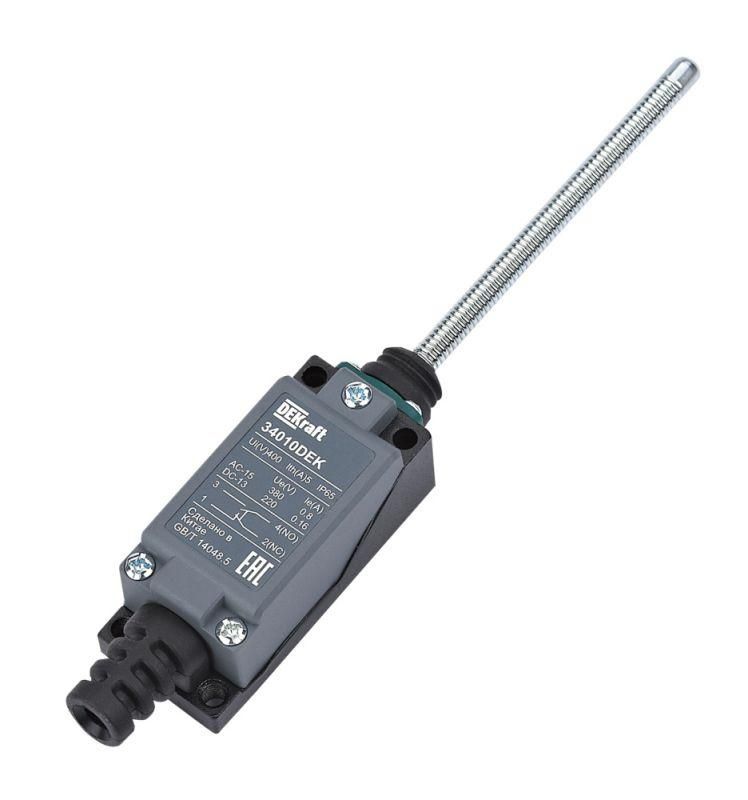

Выключатель концевой метал. 1НО1НЗ Пружинный рычаг с пластиковым наконечником - 34010DEK APC

Выключатель концевой DEKRAFT 34010dek - надёжный коммутационный аппарат с двумя контактами (1 нормально замкнутый и 1 нормально разомкнутый), предназначенный для фиксации положений механизмов в автоматизированных системах. Металлическая основа с пластиковым наконечником и степенью защиты IP65 позволяет использовать его в агрессивных средах, где важна долговечность и точность срабатывания.

Назначение и область применения

Выключатель концевой DEKRAFT 34010dek используется для определения крайних положений движущихся частей оборудования. Он срабатывает при механическом воздействии на рычаг с роликом, передавая сигнал в управляющую систему. Подходит для станков, конвейеров, лифтов, автоматических ворот, упаковочных линий и других устройств, где требуется точная фиксация границ движения.

Технические характеристики

• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия, без задержек
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - возможность одновременного контроля двух состояний
• Номинальный ток: 0,8 А - допустимо подключение слаботочных цепей управления, не для силовой нагрузки
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударостойкость: IK04 - выдерживает удары до 0,35 Дж (соответствует легкому механическому воздействию)
• Рабочая температура: от –30 C до +70 C - работает в холодных ангарах и жарких цехах
• Электрическая износостойкость: ≥1 млн циклов в классе DC-13 - рассчитан на длительную работу в частых циклах
• Подключение: кабельный ввод PG - готов к подключению провода без дополнительных соединителей
• Материал корпуса: термопластичный пластик с двойной изоляцией - безопасен при случайном касании
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой DEKRAFT 34010dek крепится к оборудованию с помощью винтов с метрической или самонарезной резьбой. Установка возможна на плоские поверхности, рамы или профили с толщиной до 5 мм. Кабельный ввод PG обеспечивает герметичное присоединение гибкого кабеля диаметром 4–7 мм. Для удобства сервиса предусмотрена модульная конструкция - можно заменить только повреждённый узел, не меняя весь выключатель.

Безопасность и стандарты

Выключатель соответствует требованиям международных и российских стандартов безопасности: DIN EN 50047, ГОСТ IEC 60947-5-1 (для концевых выключателей) и ГОСТ IEC 60204-1 (безопасность машин). Двойная изоляция исключает риск поражения током даже при повреждении внешней оболочки. Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - предотвращает аварийные ситуации при выходе механизма за пределы зоны.

Преимущества

• Два типа контактов в одном корпусе - экономят место и снижают количество точек подключения
• Пластиковый наконечник на рычаге - снижает износ деталей, не царапает поверхности, работает бесшумно
• IP65 + IK04 - устойчив к запылённым, влажным и вибрационным условиям производства
• Модульная сборка - быстрый ремонт без замены всего устройства
• Высокая механическая износостойкость - срок службы превышает аналоги с меньшим ресурсом

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 0,8 А - нельзя использовать для питания двигателей или нагревателей
• Пластиковый корпус не выдерживает химически агрессивных жидкостей (например, растворители, кислоты) - требует проверки совместимости с окружением
• Рычаг с роликом требует прямого контакта с объектом - не подходит для дистанционного срабатывания или мягких поверхностей
• Работает только в диапазоне температур –30…+70 C - не применяется в криогенных установках или печных зонах

Примеры использования

• На конвейере: фиксирует завершение перемещения изделия в зону упаковки
• На дверях шкафа: отключает питание при открывании для безопасности оператора
• В лифте: сигнализирует о достижении этажа и остановке кабины
• На станке: прекращает работу при выходе инструмента за пределы рабочего хода

Практические советы

• При монтаже убедитесь, что рычаг с роликом свободно двигается - не должно быть трения или перекоса
• Используйте кабели с подходящим диаметром для ввода PG - слишком толстый кабель нарушит герметичность
• Проверьте посадочные отверстия под винты - они должны точно совпадать с размерами выключателя
• Для высокочастотных циклов (более 1000 в день) регулярно осматривайте наконечник на предмет износа
• При использовании в пыльных помещениях рекомендуется периодическая продувка контактов сжатым воздухом
