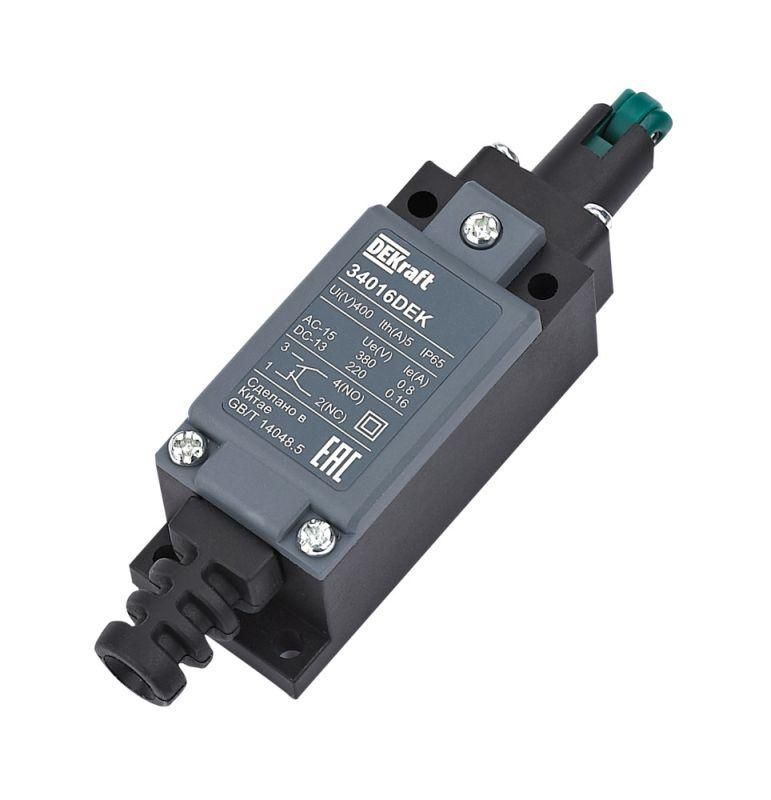

Выключатель концевой пласт. 1НО1НЗ Плунжер роликового типа с вертикальным включением - 34016DEK APC

Выключатель концевой пластиковый 1НО1НЗ плунжер роликового типа с вертикальным включением от DEKraft (арт. 34016dek) предназначен для надёжного фиксирования положений механизмов в автоматизированных системах. Его компактная конструкция, высокая степень защиты и долгий срок службы делают его подходящим решением для оборудования, работающего в запылённых и вибрационных средах.

Назначение и область применения

Этот выключатель используется для определения предельных положений движущихся частей машин и механизмов. Он активируется механическим воздействием - например, когда деталь задевает роликовый толкатель. Подходит для установки на станках, конвейерах, шлюзах, лифтах, упаковочных линиях и других устройствах, где требуется точное срабатывание при достижении крайнего положения.

Технические характеристики

• Тип привода: роликовый толкатель - обеспечивает плавное и бесшумное срабатывание даже при боковом контакте
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при достижении порога, без задержек
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет использовать один прибор для управления двумя цепями
• Номинальный ток: 0,8 А - рассчитан на управление слаботочными цепями, сигнализацией, реле, не для прямого управления двигателями
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Ударопрочность: IK04 - выдерживает удары до 0,35 Дж (например, случайные столкновения с металлическими элементами)
• Материал корпуса: термопластичный пластик с двойной изоляцией - безопасен при работе с низким напряжением, не проводит ток
• Диапазон температур: от –20 C до +70 C - работает в холодных цехах и жарких зонах производства
• Тип подключения: кабельный ввод PG - позволяет подключить гибкий кабель без дополнительных муфт
• Электрическая износостойкость: ≥1 млн циклов (DC-13) - длительный срок службы при частых срабатываниях
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель крепится к раме или корпусу оборудования с помощью двух винтов с метрической или самонарезной резьбой. Монтажные отверстия расположены симметрично - удобно фиксировать устройство на трубах, профилях или плитах. Кабельный ввод PG совместим со стандартными кабелями диаметром 4–7 мм. Устройство не требует регулировки - после установки достаточно проверить срабатывание при перемещении механизма. Конструкция модульная: крышку можно легко снять для осмотра контактов без демонтажа всего прибора.

Безопасность и стандарты

Выключатель соответствует требованиям международных и российских стандартов безопасности: DIN EN 50047, ГОСТ IEC 60947-5-1 (для концевых выключателей) и ГОСТ IEC 60204-1 (безопасность машин). Функция безопасности реализована через наличие НЗ-контакта - при отказе системы сигнал остаётся активным, что позволяет остановить процесс. Двойная изоляция исключает риск поражения током даже при повреждении внешней оболочки.

Преимущества

• Роликовый толкатель снижает трение и износ при боковом контакте - увеличивает срок службы в условиях постоянного движения
• IP65+IK04 - надёжно работает в пыльных, влажных и агрессивных средах
• Модульная конструкция - упрощает сервис и ремонт без замены всего устройства
• Компактные габариты - легко интегрируется в плотные конструкции
• Высокая электрическая износостойкость - подходит для систем с десятками тысяч циклов в день

Ограничения применения

• Не предназначена для коммутации нагрузок выше 0,8 А - нельзя подключать напрямую мощные двигатели или нагреватели
• Пластиковый корпус не выдерживает химически агрессивных жидкостей (кислоты, растворители) - не рекомендован для пищевой промышленности с мойкой под давлением
• Роликовый тип требует хотя бы минимального угла контакта - неэффективен при почти параллельном движении детали
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX

Примеры использования

• На конвейере - фиксирует окончание перемещения изделия перед упаковкой
• На станке ЧПУ - определяет возврат инструмента в начальное положение
• В шлюзе - контролирует закрытие двери перед запуском цикла
• На подъёмнике - отключает питание при достижении верхней точки

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - грязь или деформация могут вызвать зависание
• Используйте кабель с гибкой жилой и хорошей изоляцией - вибрации часто приводят к обрыву внутри ввода
• При монтаже соблюдайте посадочные размеры: расстояние от края корпуса до центра ролика - около 15 мм, учтите это при размещении на детали
• Для частых циклов (более 1000 в час) периодически проверяйте состояние контактов - они не меняются, но могут окисляться
• Выключатель концевой пластиковый 1НО1НЗ плунжер роликового типа с вертикальным включением от DEKraft (арт. 34016dek) лучше применять там, где важна надёжность, а не эстетика - его форма не предназначена для открытых панелей
