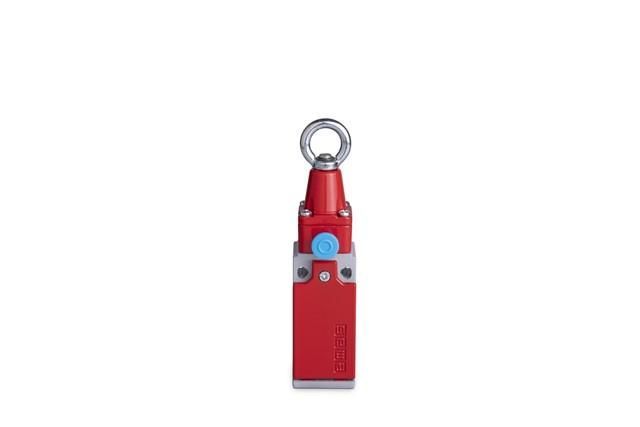

Выключатель концевой с фиксацией медленного переключения метал. консолью стальным кольцом (1НО+1НЗ) EMAS L51K23HUM112

Выключатель концевой с фиксацией медленного переключения с металлической консолью и стальным кольцом (1НО+1НЗ) от бренда EMAS, артикул l51k23hum112 - устройство для надёжной фиксации положений механизма в автоматических системах, где важна точная и плавная коммутация. Подходит для установки на оборудование с высокими механическими нагрузками.

Назначение и область применения

Этот выключатель предназначен для контроля оконечных положений движущихся частей оборудования. Он срабатывает при контакте с объектом, который давит на металлическую консоль, вызывая медленное переключение контактов. Благодаря фиксации положения, он остаётся в активном состоянии до ручного сброса - что исключает случайное отключение. Применяется в промышленных системах: конвейерах, лифтах, станках, шлюзах, устройствах с тяжёлыми перемещаемыми элементами.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Механизм переключения: медленный, с фиксацией - требует ручного сброса после срабатывания
• Консоль: металлическая, устойчивая к деформации
• Фиксирующее кольцо: стальное, обеспечивает жёсткую удержание рычага в сработанном положении
• Рабочий ход: определяется геометрией установки; не регулируется
• Материал корпуса: прочный пластик, защищённый от внешних воздействий

Совместимость и монтаж

Устройство монтируется на поверхность с помощью болтовых соединений через отверстия в основании. Металлическая консоль должна свободно двигаться в плоскости срабатывания - не допускаются боковые усилия. Кабель подводится к клеммам внутри корпуса. Для правильной работы важно соблюдать угол подхода объекта к консоли - рекомендуется перпендикулярный контакт. Артикул l51k23hum112 совместим с проводами до 2,5 мм2. Установка возможна в вертикальной, горизонтальной и наклонной ориентации, но фиксация будет работать только при условии, что сбрасывающий механизм доступен для ручного воздействия.

Преимущества

• Стальная фиксация предотвращает самопроизвольное возвращение в исходное состояние - повышает безопасность цикла
• Медленное переключение снижает риск искрения и износа контактов при больших токах
• Металлическая консоль выдерживает многократные ударные нагрузки без потери функциональности
• Компактный дизайн позволяет использовать в ограниченных пространствах

Ограничения применения

• Не предназначена для частого автоматического срабатывания - требуется ручной сброс, что делает её непригодной для быстрого циклического режима
• Не имеет защиты от пыли и воды (IP-класс не указан); не используется во влажных средах без дополнительного кожуха
• Не подходит для применений с вибрацией выше 10g - возможен ложный сброс
• Имеет механический износ - срок службы ограничен количеством срабатываний (не более 1 млн циклов)

Примеры использования

• На конвейере: фиксация положения платформы при достижении крайней точки перед ручным запуском следующего этапа
• На станке: контроль положения стола при завершении прохода - сигнал остановки сохраняется до осмотра оператора
• В шлюзе: обеспечение того, чтобы дверь не закрывалась, пока человек не сбросил выключатель вручную

Практические советы

• Перед установкой проверьте, что рабочий ход консоли соответствует расстоянию до препятствия - недостаточный ход не вызовет срабатывания, избыточный - приведёт к перегрузке
• Обеспечьте доступ к кнопке сброса - она расположена на корпусе и должна быть легко доступна для обслуживания
• Не используйте этот выключатель там, где нужна автоматическая возвратная функция - выбирайте модели без фиксации
• При монтаже на вибрирующем оборудовании дополнительно закрепите корпус демпферными прокладками
• Артикул l51k23hum112 от EMAS - один из немногих в своём классе с гарантированной долговечностью металлической консоли; при замене аналогов обращайте внимание на размеры крепления и тип контактов
