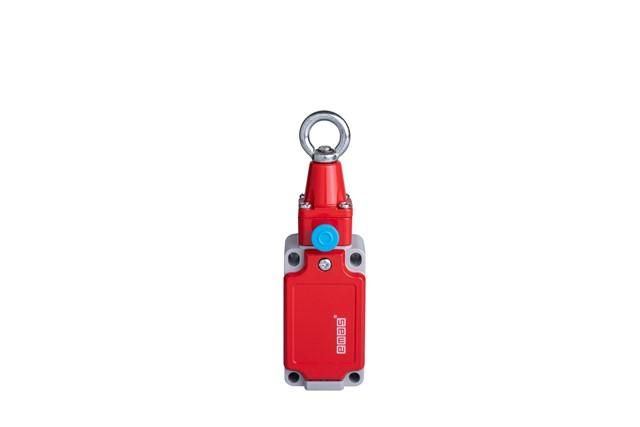

Выключатель концевой с фиксацией медленного переключения метал. консолью стальным кольцом (1НО+1НЗ) EMAS L52K23HUM112

Выключатель концевой с фиксацией медленного переключения с металлической консолью и стальным кольцом (1НО+1НЗ) от бренда EMAS, артикул l52k23hum112 - надёжный коммутационный элемент для точной фиксации положений в автоматизированных системах, где важна плавная и контролируемая сработка.

Назначение и область применения

Этот выключатель предназначен для регистрации окончательного положения движущихся частей оборудования - например, стола станка, тележки конвейера или заслонки. Медленное переключение обеспечивает плавную сработку без резких импульсов, что снижает механический износ и предотвращает ложные срабатывания. Подходит для применений, где требуется высокая точность и долговечность: металлорежущие станки, упаковочные линии, системы перемещения грузов.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Механизм переключения: с фиксацией и медленным действием - позволяет задерживать момент срабатывания до достижения нужного положения
• Консоль: металлическая, жёстко соединена с корпусом - повышает устойчивость к вибрациям
• Упорное кольцо: стальное - обеспечивает прочное и долговечное взаимодействие с активирующим элементом
• Рабочий ход: определяется конструкцией консоли; требует точной настройки при установке

Совместимость и монтаж

Выключатель l52k23hum112 монтируется на раму или стойку оборудования с помощью болтовых креплений. Консоль должна быть направлена точно на траекторию движения детали, которая будет её активировать. Учитывайте, что стальная консоль имеет ограниченную гибкость - не допускайте боковых нагрузок. Кабельный вход рассчитан на провода сечением до 1,5 мм2. Для надёжной работы рекомендуется использовать экранированные кабели при наличии сильных ЭМИ.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Прямые указания на сертификацию по IEC/EN 60947-5-1 в предоставленных данных отсутствуют - перед использованием в критичных системах проверьте наличие документации от производителя EMAS.

Преимущества

• Фиксация после срабатывания исключает самопроизвольное возвратное положение - важно для безопасной остановки
• Медленное переключение снижает ударные нагрузки на механизм и контактную группу
• Стальной кольцевой упор и металлическая консоль обеспечивают повышенную стойкость к износу и внешним воздействиям
• Комбинированная пара НО+НЗ позволяет одновременно управлять двумя цепями - например, включение одного устройства и отключение другого

Ограничения применения

• Не предназначен для частых циклов более 1000 в час - возможен быстрый износ контактов
• Не следует использовать в средах с агрессивными химическими веществами - материал корпуса не защищён от коррозии
• Отсутствует защита IP - не применяйте во влажных, запылённых или outdoor-условиях без дополнительной защиты
• Требует точной регулировки по оси - малейший перекос может привести к неполному срабатыванию

Примеры использования

• На штамповочном прессе: фиксирует крайнее нижнее положение матрицы
• На ленточном конвейере: регистрирует завершение прохода изделия через зону контроля
• В системе подъёмника: сигнализирует о достижении верхней точки и блокирует дальнейшее движение

Практические советы

• Перед установкой проверьте, чтобы рабочая поверхность консоли была параллельна траектории движения - используйте щуп или линейку
• При монтаже затягивайте крепления равномерно - перекос вызывает заклинивание механизма
• Для длительной службы периодически проверяйте состояние контактов - особенно при работе с индуктивными нагрузками
• Если оборудование работает в условиях вибраций, дополнительно закрепите кабель и используйте хомуты
• Артикул l52k23hum112 совместим с большинством стандартных клеммных колодок - можно менять без изменения схемы управления
